双列交叉滚轮式直线导轨结构设计

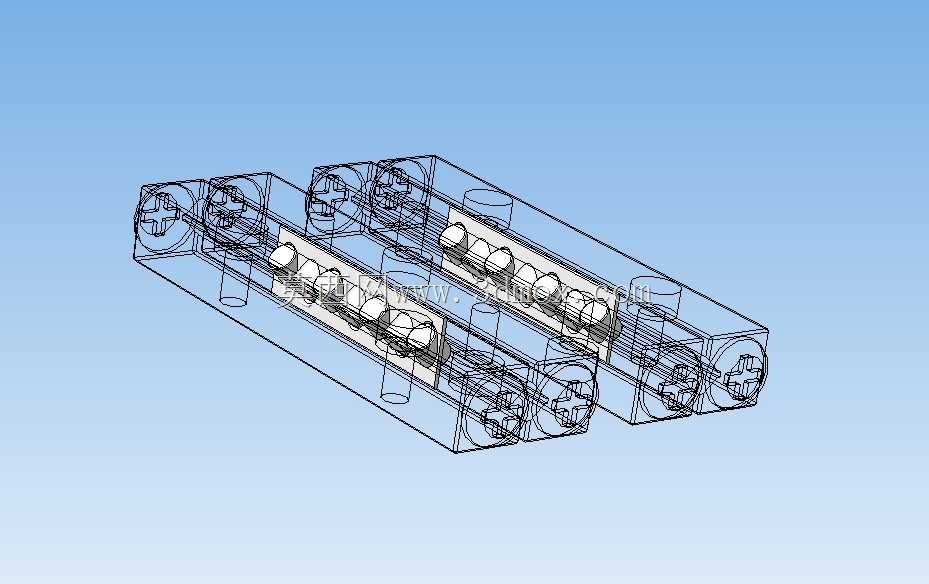

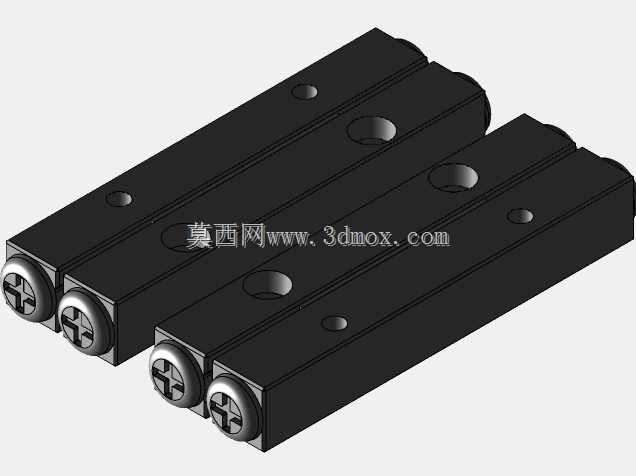

　　在精密自动化装配、小型检测设备、半导体晶圆搬运工位这类对导向精度、运行平顺性有较高要求的场景里，普通滚珠直线导轨往往因为预压调节难度大、侧向承载冗余度不足，难以适配小行程、多方向受力的紧凑安装空间，交叉滚轮式线性导轨正是针对这类细分工况开发的导向部件。本次呈现的双列交叉滚轮导轨，采用6mm直径滚轮作为滚动体，额定有效行程覆盖100mm规格，整体采用对称双轨并行布局，单根导轨的截面宽度控制在极小范围内，能直接嵌入设备铝型材框架的预留安装槽内，不需要额外加工复杂的安装基准面，大幅降低设备本体的加工成本。从结构设计逻辑来看，这款导轨没有采用传统滚珠导轨的循环珠道结构，而是将圆柱滚轮以90度交叉排列的方式嵌装在滑块与导轨之间的保持架内，

　　相邻滚轮的轴线互相垂直，可同时承受垂直向下、水平侧向以及倾覆方向的复合载荷，相比同规格滚珠导轨，其侧向承载能力提升40%以上，运行时的滚动接触线更长，低速运行时不会出现滚珠导轨常见的爬行颤动问题，特别适合视觉检测工位这类需要低速平稳进给的场景。在安装边界设计上，导轨本体的安装孔采用沉头通孔设计，孔位间距严格遵循小型自动化设备的通用安装孔距标准，滑块端面预留了标准的负载连接螺纹孔，可直接连接小型滑台、气动手指或者检测探头，不需要额外设计转接板。保持架采用自润滑工程塑料材质，内部预填低温润滑脂，在-10℃到60℃的常规工业环境下可实现长期免维护运行，滚轮采用轴承钢淬硬处理，表面粗糙度控制在Ra0.8以下，

　　与导轨滚道的接触应力经过有限元校核，在额定载荷下的运行寿命可达上万小时。设计过程中特意规避了传统交叉导轨容易出现的保持架窜动问题，在导轨两端设置了限位挡块，可根据实际使用行程调整挡块位置，防止滑块超程脱出，同时在滑块侧面预留了预压调节间隙，装配时可通过顶丝微调滚轮与滚道的配合预压量，既可以实现零间隙的高刚性导向，也可以调整为轻预压状态适配低阻力快速进给的需求。从实际应用反馈来看，这类小行程交叉滚轮导轨在3C产品的小件搬运、医疗检测设备的样本进给、小型激光打标设备的工位移动场景中，相比传统导柱导套结构，其导向精度保持性更好，安装调试难度更低，占用的安装空间更小，双列并行的布局方式也让整体结构的抗倾覆能力更强，

　　即使负载重心偏离滑块中心一定距离，也不会出现卡滞或者精度快速衰减的问题。滚道型面采用圆弧修正设计，滚轮与滚道的接触区域不会出现边缘应力集中的问题，长期运行后的磨损量均匀，精度衰减速率远低于滑动导向结构。在三维建模过程中，所有配合面的公差都按照精密机械配合的标准进行设定，滚轮与保持架的间隙、导轨与滑块的装配间隙都预留了合理的公差带，可直接导出工程图用于生产加工，也可直接导入自动化设备的整体装配体中进行干涉检查，不需要额外做结构简化。
