带内螺纹M10x0.75连接器用2型盖结构设计

　　这款带内螺纹M10x0.75的连接器用盖，核心应用场景集中在气液管路终端防护、小型仪器接口封堵、低压流体回路端口密封等工况，日常在实验室气路终端、小型气动设备闲置接口、户外传感设备接线端口处都能见到这类零件的身影。从实际使用功能来看，它首先承担物理防护作用，避免闲置的连接器接口落入灰尘、金属碎屑、冷凝水等杂质，防止接口内部的密封面、螺纹副被异物划伤或者锈蚀，后续对接插件时能保证配合精度；其次依靠螺纹旋合后的端面压紧，配合接口处的密封垫片可以实现低压工况下的介质封堵，避免管路余压泄漏或者外部水汽侵入回路内部。

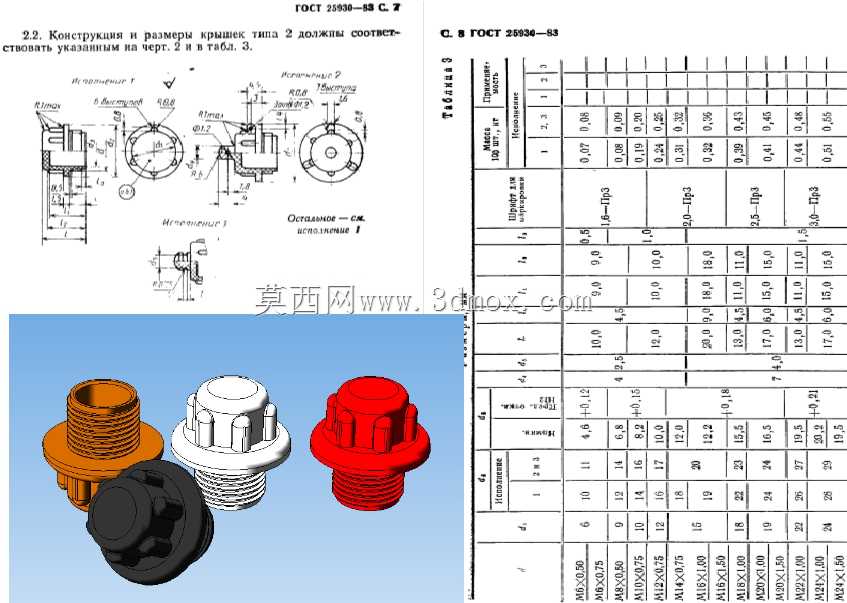

　　设计过程中首先匹配GOST 25930-83标准中2型盖的尺寸要求，内螺纹选用M10x0.75的细牙螺纹，相比同公称直径的粗牙螺纹，细牙螺距更小，螺纹升角更小，旋合后的自锁性能更优，在存在小幅振动的设备工况下不容易出现松脱，同时细牙螺纹的小径更大，盖体的壁厚可以在有限的外形尺寸下做的更均匀，避免注塑或者车削加工时出现局部壁厚差过大导致的变形问题。盖体头部设计了带防滑棱的外凸结构，不需要额外工具就可以徒手完成旋紧和拆卸，日常维护时不需要携带专用扳手，适合现场快速操作的场景；法兰边的外径尺寸控制在合理范围内，旋紧后法兰端面可以完全覆盖连接器接口的对接端面，保证密封垫片的压紧力均匀分布，不会出现局部压偏导致的密封失效问题。

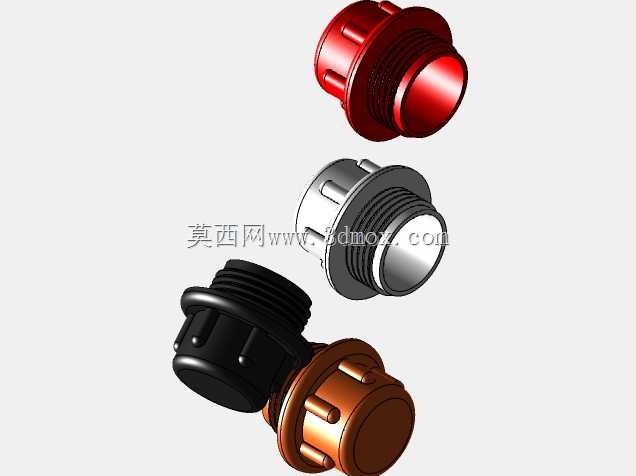

　　从安装边界来看，这款盖的整体轴向长度较短，旋合后突出连接器端面的尺寸很小，在设备内部排布密集的管路接口处不会和相邻的管路、接头产生干涉，安装时只需要保证接口外螺纹的有效旋合长度不小于5mm，就可以达到足够的连接强度，不需要额外预留过大的操作空间。盖体的不同颜色版本主要用于管路回路的区分，比如红色对应压力回路、黑色对应回油回路、白色对应气路、橙色对应水路，现场维护时可以通过颜色快速识别回路类型，避免误操作打开错误的端口。设计时特意将盖体的棱边全部做了R0.5的圆角处理，一方面是避免徒手操作时锐边划伤操作人员，另一方面在注塑成型时可以改善塑料熔体的流动状态，减少填充时的应力集中，降低零件成型后出现开裂的概率。

　　在实际选型适配时，需要注意这款盖适配的是外螺纹规格为M10x0.75的连接器接口，不能和其他螺距的同公称直径接口混用，否则会出现螺纹错牙导致的连接失效，甚至损坏接口的外螺纹。盖体内腔的深度尺寸经过精确核算，旋合到位后不会和接口内部的插针、阀杆等部件发生触碰，避免顶坏接口内部的核心元件。法兰端面的平面度控制在0.1mm以内，保证和密封垫片贴合时没有缝隙，在0.1MPa的低压工况下可以实现无泄漏封堵，完全满足常规气动回路、低压水路的防护封堵需求。这类小型端盖虽然属于管路系统中的附属零件，但在实际设备运行中，缺失或者选型不当会直接导致接口损坏、介质泄漏，甚至引发整个回路的故障，因此在设计时每一处尺寸公差都经过反复校核，确保和标准接口的配合精度达到使用要求。
