机床用M12规格L形折弯紧固螺栓

　　在机床设备的装配与工装夹具搭建场景中，L形螺栓是一类应用频次极高的异形紧固连接件，和常规外六角、内六角圆柱头螺栓的直杆结构不同，这类带90度折弯段的螺栓，主要用于设备侧壁、T型槽台面上的侧向定位、快速装夹场景，不需要在被连接件上加工贯穿的通孔，也不需要从工件背面旋拧螺母，仅靠折弯段卡入对应的卡槽、T型槽或者预制的定位孔内，从另一侧旋紧螺母就能完成紧固，在机床的工装板固定、防护栏安装、辅助定位挡块锁紧这类需要频繁拆装调整的工位上，能大幅降低装配调整的操作时长。

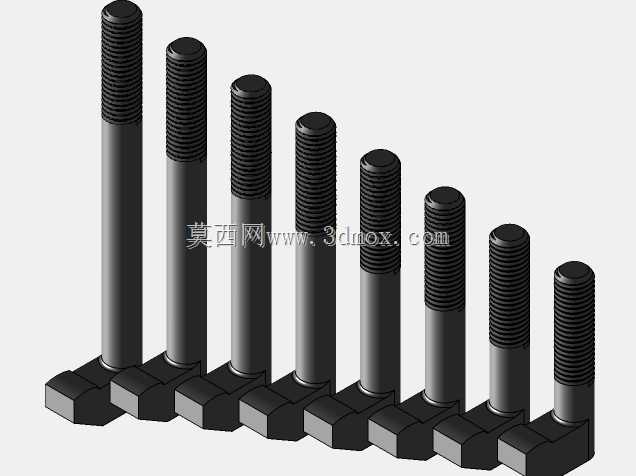

　　这款适配GOST 9047-69标准的M12规格L形螺栓，在设计阶段首先明确了机床场景下的载荷边界：M12的螺纹公称直径对应的有效抗拉截面积，能够满足普通中小型机床工位上常规工装夹具的紧固需求，静态抗拉载荷覆盖多数非重载冲击的装夹场景，折弯段的长度和直杆段的长度比例经过反复校核，既保证折弯段卡入T型槽或者定位孔后有足够的抗扭转接触面积，不会在旋紧螺母时出现螺栓跟转的问题，也避免折弯段过长导致安装时需要在基体上开设过深的卡槽，增加基体加工的工作量。折弯处的圆角处理是这类异形螺栓设计的核心细节，直角折弯会在弯折处形成极大的应力集中，在机床运行的持续振动载荷下，很容易在弯折位置出现疲劳断裂，因此设计时在弯折内侧和外侧都预留了合理的过渡圆角，既不影响螺栓卡入标准宽度的T型槽，也能有效分散弯折处的应力，提升零件的抗疲劳寿命。

　　从安装边界来看，这款螺栓的直杆段螺纹长度经过适配优化，能够覆盖10-40mm厚度范围内的被连接件锁紧需求，螺纹部分采用标准公制粗牙螺纹，和市面上常规的M12六角螺母、法兰螺母、防松螺母都能完美适配，不需要定制特殊规格的紧固件。折弯段的截面尺寸和直杆段保持一致，能够适配机床工作台上常见的14mm槽宽的标准T型槽，安装时只需要将折弯段顺着T型槽的开口放入槽内，旋转90度让折弯段卡在T型槽的颈部下方，就可以完成螺栓的初步定位，后续调整到需要的安装位置后，放上被连接件再旋紧螺母即可，整个安装过程不需要伸手到工作台下方或者工件背面操作，对于机床操作工人来说，单人就能完成工装的调整和紧固，不需要额外的辅助人员配合。

　　在实际的机床应用场景中，这类L形螺栓除了用于工作台面的工装装夹，还常用于机床电气柜的侧壁元件安装、机床防护门的限位挡块固定、冷却管路的管夹锁紧等位置，和常规直杆螺栓相比，它的折弯段本身就具备一定的防转特性，在空间受限无法使用扳手固定螺栓头的安装位置，只需要固定住螺母就能完成锁紧，不会出现螺栓跟着螺母同步旋转无法拧紧的问题。设计时也考虑了机床车间常见的切削液、润滑油腐蚀场景，螺栓的表面处理可以根据使用需求选择发黑、镀锌等不同工艺，常规发黑处理的版本就能满足大多数油性环境下的防锈需求，在潮湿或者有腐蚀性切削液的工位，可以选择镀锌钝化的版本，提升零件的抗锈蚀能力，延长使用寿命。

　　从建模逻辑来看，这款螺栓的三维模型严格遵循GOST 9047-69标准的尺寸公差要求，螺纹部分采用精确的螺旋扫描特征建模，还原了真实螺纹的牙型轮廓，而不是用简化的贴图代替，在做虚拟装配、干涉检查的时候，能够准确判断螺纹和螺母、被连接件通孔之间的配合间隙，避免实际装配时出现螺纹干涉、通孔尺寸不匹配的问题。折弯段的角度严格控制在90度±0.5度的公差范围内，保证安装时折弯段和直杆段的垂直精度，不会因为折弯角度偏差导致螺栓卡入T型槽后出现歪斜，影响紧固的可靠性。模型的所有倒角、退刀槽细节都按照实际加工工艺还原，螺纹末端的倒角方便螺母的导入，杆部和折弯段衔接处的退刀结构符合冷镦、折弯的加工工艺要求，不会出现建模特征和实际加工工艺脱节的问题，结构设计人员可以直接将这个模型调入自己的机床装配体中，不需要再额外核对尺寸、修改特征，就能直接用于BOM统计、装配干涉检查和工程图导出。
