4mm规格480mm行程交叉滚轮线性导轨

　　在精密传动与直线导向的工程应用场景里，这类带交叉滚轮的线性导轨，是小行程高精度工位的核心导向部件，常见于桌面级精密检测设备、小型自动化装配工位、光学调整平台、半导体封装辅助工装这类对导向精度、运行平顺性有较高要求的场景，区别于传统滚珠直线导轨，交叉滚轮结构的接触刚性更强，预压调整区间更宽，在小负载高频往复的工况下，能保持更稳定的导向精度，不会出现滚珠导轨常见的低速爬行问题。从实际使用的角度看，这款导轨的核心功能是为运动部件提供高精度的直线运动约束，限制除轴向运动外的其余五个自由度，交叉排布的滚轮在滚道内形成多点接触，相比单排滚轮结构，它能同时承受径向载荷、双向轴向载荷以及一定的倾覆力矩，

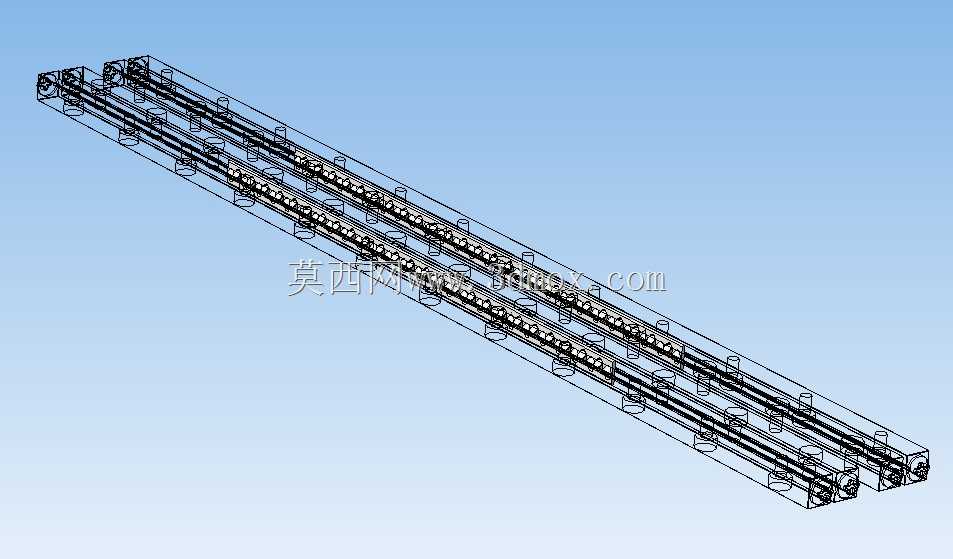

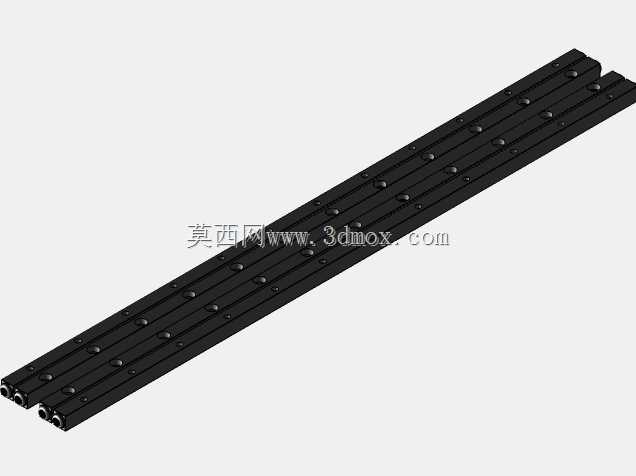

　　不需要额外增加辅助导向块就能满足单导轨支撑的小工位需求，在紧凑安装空间里能大幅减少导向机构的整体占用体积。设计层面上，这款导轨采用双轨平行集成的结构形式，滚轮保持架采用交叉错位排布，相邻滚轮的轴线呈90度交叉布置，每一个滚轮都能独立承担对应方向的载荷，滚道面做了淬硬处理，表面粗糙度控制在Ra0.8以内，保证滚轮滚动时的接触平顺性，减少滚动摩擦带来的磨损与运行噪音；导轨本体的安装基准面做了精磨处理，平面度控制在0.02mm每米长度范围内，安装时可以直接靠紧设备安装面的定位边，不需要反复打表调整就能保证导轨的直线度。尺寸与安装边界上，这款导轨的滚道直径规格为4mm，有效行程为480mm，整体导轨的截面宽度控制在窄幅区间，

　　适合安装空间局促的小型设备，安装孔采用等间距排布，孔位公差严格按照线性导轨安装的通用公差标准设计，能直接适配常规的小型设备安装板孔位，不需要额外做扩孔或者移位加工；导轨两端设计了限位挡块结构，防止保持架在超程运行时脱出滚道，端部的密封结构能阻挡加工环境里的粉尘、切屑进入滚道内部，延长日常维护的周期，在普通车间环境下使用，只需要定期补充少量润滑脂就能保持长期稳定运行。从选型适配的角度来说，这类导轨适合运行速度不超过1m/s、轴向负载在50kg以内的精密运动工位，相比同规格的滚珠导轨，它的运行阻力更小，启动推力仅为同负载滚珠导轨的60%左右，搭配小功率的微型伺服电机或者步进电机就能驱动，能降低整套运动机构的动力成本；

　　同时交叉滚轮结构对安装面的平面度误差有一定的适配能力，即使安装面存在少量的形位公差偏差，也不会出现卡滞或者运行阻力骤增的问题，对设备加工与装配的精度要求更友好，能降低整机组装的调机时间。在实际装配过程中，需要注意先固定导轨的基准侧，将导轨的基准面贴紧安装基座的定位边，按照对角线顺序逐步拧紧安装螺丝，拧紧力矩按照螺丝规格对应的标准力矩施加，避免螺丝拧紧力不均导致导轨变形；从动侧导轨可以借助移动滑台做适配调整，保证滑台在全行程范围内运行阻力均匀，没有卡顿点之后再锁紧全部安装螺丝。日常使用中要避免硬物撞击导轨滚道面，防止滚道出现凹痕导致滚轮运行时产生振动与噪音，若设备处于多粉尘的加工环境，可以额外加装伸缩防护罩，进一步阻挡杂质进入滚道内部，延长导轨的使用寿命。
