400行程中央驱动线性运动模组结构

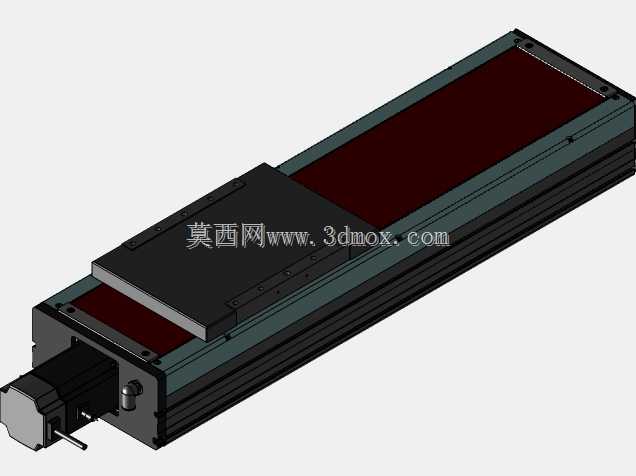

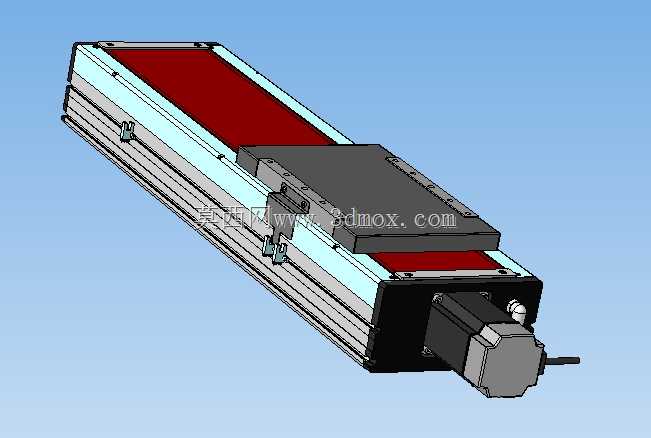

　　在3C电子装配、小型工件分拣、检测工位平移这类需要中等行程直线往复动作的场景里，这类中央电机布置的线性滑台是非常常见的执行部件，区别于侧装电机的悬臂式模组，中央直连的驱动结构能减少传动偏载，在负载重心落在滑台中心的工况下，传动刚性表现更稳定，不会因为单侧受力出现长期运行后的导轨偏磨问题。从结构设计逻辑来看，这款模组将伺服电机直接布置在模组端部的中心位置，通过联轴器直连内部的滚珠丝杆，省去了同步带传动的张紧结构，既压缩了整体的横向安装空间，也避免了同步带长期运行后的松弛打滑问题，传动精度的保持性更适合需要频繁启停、定位精度要求在±0.02mm级别的工位。模组的主体承载结构采用铝型材挤压成型的基座，

　　型材内部集成了滚珠丝杆的安装腔与直线导轨的安装基准面，一次加工成型的基准能减少装配时的累计误差，基座两侧预留了标准的T型槽，既可以通过T型螺母直接将模组固定在设备机架上，也能在槽内安装行程开关、防尘挡片这类附属配件，不需要额外在型材上打孔攻丝，现场装配的灵活度很高。滑台部分采用钢板折弯拼接的滑块座，上部加工有规则的螺纹孔阵列，用来安装末端的执行夹具、吸盘或者检测探头，孔位间距符合通用的工业安装标准，能适配市面上多数常规的气动手指、视觉相机支架等配件，不需要额外做转接板。模组的行程设定为400mm，这个行程段刚好覆盖多数桌面型自动化设备的动作范围，比如小型点胶设备的工件平移、PCB板测试工位的探针进给、小型物料的上下料换位，

　　既不会因为行程过短无法覆盖工位需求，也不会因为行程过长导致丝杆挠度变大，影响高速运行时的稳定性。安装边界方面，模组整体的截面尺寸控制得比较紧凑，宽度方向不会占用过多的设备安装空间，端部电机的外径与模组主体宽度基本持平，不会出现电机侧凸的情况，在多轴拼接组成XY十字滑台的时候，不会出现相邻模组的电机干涉问题，底部的安装基准面平面度控制在安装要求范围内，装配时只需要将机架安装面清理干净，锁紧固定螺丝就能保证模组的直线度，不需要过多的人工刮研调整。防尘设计上，模组上部采用风琴式防尘罩覆盖丝杆与导轨的外露部分，能阻挡车间内的粉尘、切削碎屑进入传动副内部，在有少量切削液飞溅的机加工上下料工位也能稳定运行，不会因为异物进入导致丝杆卡滞、

　　导轨磨损加快的问题。导轨部分采用两组微型直线导轨平行布置在丝杆两侧，滑块与滑台座刚性连接，能承受一定的倾覆力矩，在末端负载有偏载的情况下，也能保证运行的平顺性，不会出现滑台卡顿的情况。端部的轴承座采用成对安装的角接触轴承，既能承受丝杆传动时的轴向力，也能抵消电机高速启停时的径向冲击，保证丝杆的回转精度，长期运行不会出现轴承窜动的问题。在实际选型适配的时候，这款模组可以搭配不同功率的伺服电机或者步进电机，根据负载重量、运行速度的需求灵活更换驱动单元，不需要改动模组的主体结构，适配性很强，对于设备开发人员来说，能减少非标设计的工作量，直接作为标准执行单元集成到设备整体方案里，缩短设备的开发周期。
