三菱HG-JR903交流伺服电机三维结构

　　在自动化产线的定位传动、数控机床的进给轴驱动、工业机器人关节动力输出这类对转速控制精度、转矩响应速度有严苛要求的场景里，交流伺服电机是核心执行部件，本次呈现的HG-JR903型伺服结构，完全还原了量产机型的实体特征，可直接用于设备布局阶段的干涉校验、安装工装设计参考。从实际使用场景出发，这款中大功率伺服电机多用于负载惯量匹配区间在10到30倍电机惯量的场合，比如卧式加工中心的Y轴进给、大型包装机械的主牵引辊驱动、锂电卷绕设备的放卷张力控制工位，这类场景既要求电机能输出足够的额定转矩克服负载阻力，又要在启停瞬间快速响应上位机的脉冲指令，避免出现过冲、位置偏差超差的问题。

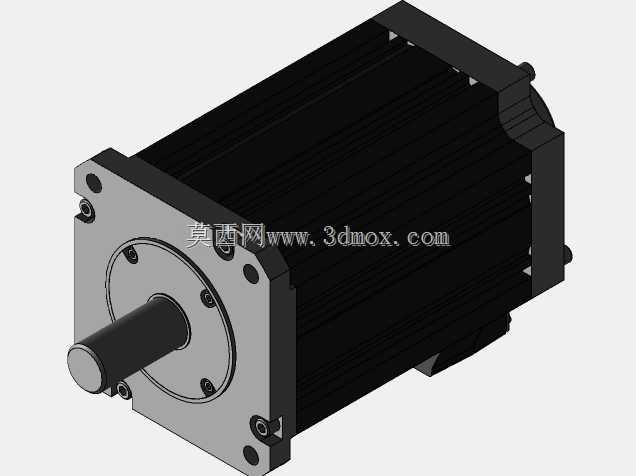

　　从结构设计思路来看，模型完整还原了定子壳体的散热筋结构，这类轴向分布的散热筋并非随意排布，筋条的高度、间距是结合额定工况下的绕组温升仿真结果确定的，自然对流状态下能让壳体表面的空气流动形成稳定的紊流层，带走绕组产生的铜损与铁损热量，避免长期运行时磁钢因高温出现退磁问题。输出轴端的安装法兰采用方形切边设计，止口尺寸与同功率段的通用伺服安装尺寸保持兼容，法兰上的四个安装通孔位置度公差控制在0.02mm以内，能保证电机安装到设备法兰面时，输出轴与负载端的输入轴同轴度满足联轴器的允许偏差范围，减少运转过程中的径向跳动与附加载荷。

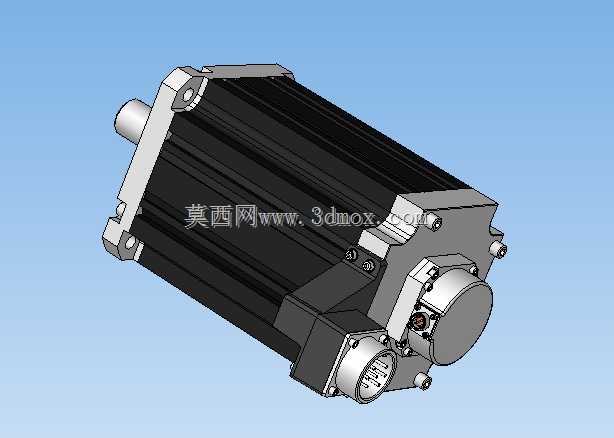

　　电机尾部的编码器安装结构也做了完整还原，编码器罩壳与后端盖采用止口定位加密封胶圈的设计，既可以阻挡车间环境里的切削液雾气、粉尘进入编码器码盘区域，避免码盘污损导致的位置反馈信号丢失，也能在电机出现过载堵转时，保护编码器内部的光电元件不受冲击力损坏。侧面的动力连接器与信号连接器采用分侧布置的方式，动力线与编码器信号线分开走线，能避免大电流动力线的电磁干扰串入弱信号的反馈回路，减少伺服驱动器出现位置信号跳变、误报警的概率，连接器的锁紧结构采用卡扣式设计，现场接线时无需额外工具即可完成插拔，同时能保证设备运行过程中出现振动时连接器不会松脱。

　　从安装边界尺寸来看，模型的壳体外径、法兰安装孔距、输出轴轴径与键槽尺寸、轴伸长度都完全对标实体机型的安装尺寸，在做设备整体三维布局时，可直接导入装配体校验电机周围的走线空间、维护拆卸空间，比如更换电机时需要预留的尾部编码器拆装空间、侧面连接器的插拔手操作空间，避免出现设备装配完成后电机无法拆装、线缆弯折半径不足的问题。输出轴的键槽采用标准平键尺寸，可匹配通用型的梅花联轴器、膜片联轴器，无需额外做轴的二次加工，端盖上的油封安装位也还原了实体结构，能在垂直安装工况下阻挡轴承润滑脂泄漏，同时防止外部的切削液、灰尘进入轴承腔，延长支撑轴承的使用寿命。

　　在功能特性的还原上，模型也体现了这款伺服电机的结构特点，定子绕组的嵌线空间、转子磁钢的排布位置都按照实际结构做了等比例还原，转子做了动平衡校验对应的结构设计，两端的支撑轴承采用深沟球轴承加角接触轴承的组合配置，既可以承受径向的传动带拉力、齿轮啮合径向力，也能承受垂直安装时的转子轴向自重，保证电机在3000转额定转速下运行时的振动值控制在标准允许范围内。电机的接线盒内部的接线端子排布、接地端子位置也有体现，现场接线时可提前规划线缆的弯曲方向，预留足够的线缆长度，避免接线时端子受力出现松动。

　　对于结构设计从业者来说，这个模型可直接作为伺服选型阶段的布局参考，不用反复测量实体样机的尺寸，就能完成电机安装板的开孔设计、联轴器的选型匹配、电机周围防护罩的结构设计，减少设计阶段的尺寸测绘工作量，也能避免因尺寸偏差导致的加工件返工问题。在做设备的运动仿真时，也可基于这个模型的质量属性、转动惯量参数，模拟电机加减速过程中的负载变化，校验传动部件的强度是否满足工况要求。
