带制动功能的HG系列交流伺服电机结构

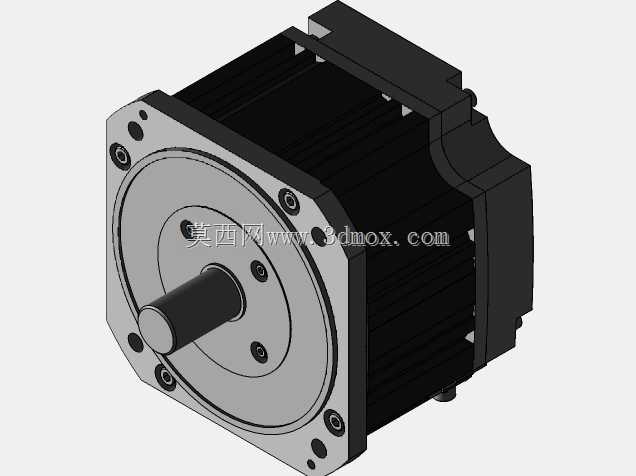

　　在自动化产线的垂直轴驱动、数控机床的进给轴传动、工业机器人关节动力输出这类需要断电位置保持的场景中，普通伺服电机往往会因为负载自重出现溜车偏移，轻则导致加工件报废、工位定位偏差，重则引发设备碰撞、物料坠落的安全事故，集成制动器的交流伺服电机正是为解决这类工况痛点设计的动力执行部件。这款HG-UR502B型号的带制动器交流伺服电机，在常规伺服电机的动力输出基础上，将失电制动模块集成在电机非输出端的机壳内部，不需要额外占用安装空间外接制动组件，整套动力单元的集成度更高，给设备整体布局留出更多设计余量。从结构设计来看，电机主体采用方形安装法兰配合散热筋式机壳的布局，方形法兰的四个角预留了通孔安装位，相比圆形法兰的定位方式，

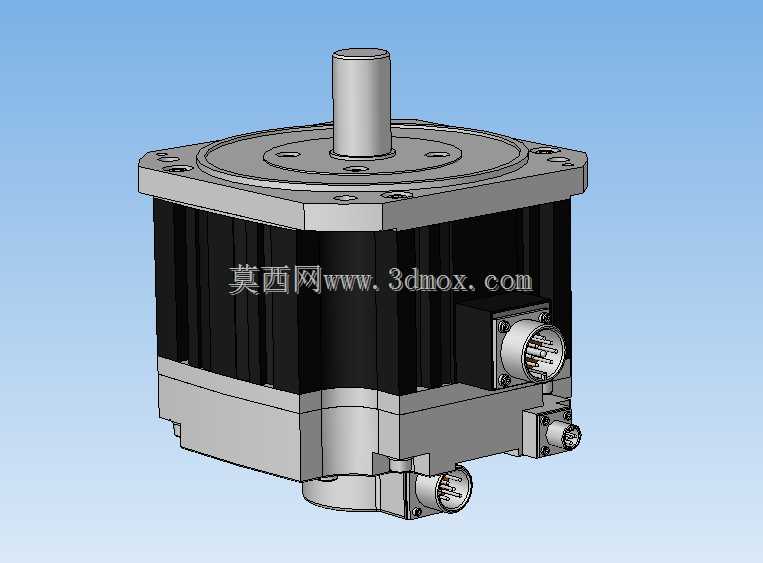

　　方形法兰在设备安装板上的抗扭转能力更强，能承受传动过程中更大的反作用力矩，适合中大功率的传动场景；机壳侧面的轴向散热筋顺着电机运转时的空气流动方向布置，不需要额外加装散热风扇就能通过自然对流带走定子绕组产生的热量，在粉尘较多的车间环境里，也能避免风扇吸灰堵塞散热通道的问题，降低日常维护的频次。输出轴采用单键连接的圆柱形轴伸，轴伸长度和直径的匹配经过扭矩校核，能保证在额定扭矩输出时不会出现轴颈剪切失效，轴根位置的密封结构采用双唇口油封，既能阻挡外部的切削液、粉尘进入电机内部轴承腔，也能防止轴承润滑脂渗漏污染传动连接部位。电机侧面布置了两个圆形航空连接器，分别对应动力绕组接线和编码器信号接线，连接器采用卡扣式锁紧结构，

　　接线完成后能承受设备运行时的振动拉扯，不会出现接线松脱导致的动力中断或者信号丢失问题，连接器的防护等级能满足车间常规的飞溅液体、粉尘接触的使用要求。集成的制动器采用失电制动原理，设备正常通电运行时，制动器内部的电磁线圈得电吸合摩擦片，制动盘和输出轴的连接处于释放状态，不会给电机运转增加额外的阻力矩；当设备断电或者触发急停信号时，电磁线圈立刻失电，弹簧机构推动摩擦片压紧制动盘，通过摩擦力锁死输出轴的转动，能在毫秒级时间内完成轴系锁止，避免垂直负载下滑或者轴系惯性转动带来的位置偏差。从安装边界来看，这款电机的方形法兰安装孔位遵循通用伺服电机的安装尺寸规范，同功率段的设备升级替换时，不需要重新加工安装板的孔位，

　　只需要核对轴伸长度和键槽尺寸就能完成适配；电机整体的轴向长度因为集成了制动器，比同功率不带制动的电机略长，在做设备内部布局设计时，需要在电机非输出端预留足够的接线和散热空间，避免电机尾部和设备内部的其他结构件发生干涉。在实际选型应用时，需要注意制动器的静摩擦扭矩要匹配负载的最大保持力矩，尤其是垂直提升类的工况，要留出足够的扭矩安全系数，避免长时间使用后摩擦片磨损导致制动力矩不足；同时制动器的供电回路要和电机动力回路做联锁设计，保证电机启动前制动器已经完全释放，电机断电时制动器能立刻锁止，避免出现带制动启动或者制动延迟的问题。这款电机的三维结构完整还原了内部的定子、转子、制动模块以及外部的安装接口、接线端口的细节，在做设备整体装配设计时，可以直接导入装配体做干涉检查、安装孔位匹配、接线空间校核，能有效减少实物装配时出现的结构干涉、安装位不匹配的问题，缩短设备研发的迭代周期。
