带底部负载连接的称重传感器安装结构

　　在工业称重计量、料仓载荷监测、自动化产线在线称重这类场景里，称重传感器的安装精度直接决定了最终计量数据的可靠性，很多现场出现的称重偏差、数据跳变问题，追根溯源都不是传感器本身的精度问题，而是安装结构设计不合理，导致载荷传递路径出现偏载、附加弯矩，或是安装刚性不足引发形变干扰。这套安装结构针对PT9000TWA 20t规格的称重传感器设计，专门做了底部负载连接的结构形式，适配大吨位静载、动载结合的称重场景，比如大型储料仓的支脚称重、重型工装台的载荷监测、大吨位辊道线的在线称重工位都能适用。

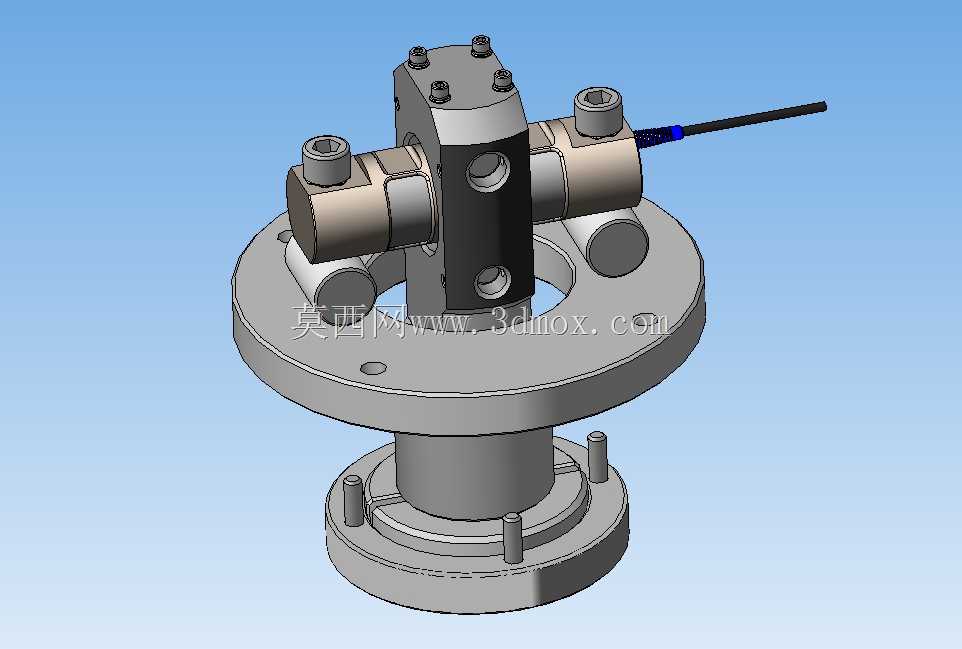

　　从结构布局来看，整套安装单元采用上下法兰对接的基准设计，底部法兰作为整组结构的安装基准，预留了均匀分布的柱式定位销与螺栓过孔，安装时可以直接和下方的承载基础或者设备支脚对接，定位销能在安装时快速找准同轴度，避免人工对位出现的偏心问题，螺栓孔的位置公差按照IT7级精度控制，保证法兰面贴合后不会出现局部翘曲，防止基础形变传递到传感器上产生附加应力。上部的法兰结构用来对接上方的被称重载荷，中间的夹持结构采用对称抱紧式设计，两个对称布置的夹持块通过内六角螺栓锁紧，把称重传感器的主体牢牢固定在中心位置，这种对称抱紧的设计能保证传感器的受力轴线和上下法兰的中心轴线完全重合，从根源上减少偏载带来的测量误差。

　　传感器的出线端做了专门的走线防护结构，线缆从传感器侧方的接口引出后，顺着夹持块的侧边走线槽布置，避免安装过程中线缆被挤压、拉扯，也能防止现场作业时线缆被剐蹭破损，出线位置的密封结构可以适配常规工业车间的粉尘、少量溅水场景，不需要额外做复杂的防护改造。夹持块和传感器接触的面做了精加工处理，表面粗糙度控制在Ra1.6以内，保证抱紧时接触面完全贴合，不会因为接触面有间隙导致传感器在受载时出现微小窜动，影响测量的稳定性。

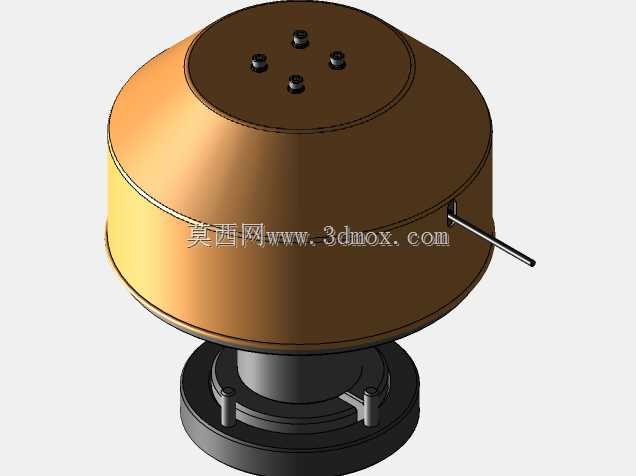

　　设计这套结构的时候，首先考虑的是载荷传递的路径优化，所有来自上方被称重物体的载荷，都会通过上法兰均匀传递到传感器的受力端，不会出现局部应力集中的情况，底部的连接结构把传感器的固定端和下方基础刚性连接，同时预留了微小的形变补偿间隙，避免基础沉降或者热胀冷缩带来的横向应力作用在传感器上。整套结构的安装边界做了明确的尺寸控制，底部法兰的安装孔分布圆直径、法兰总高度、上部对接法兰的孔位参数都和常规20t级称重工位的安装尺寸兼容，现场改造替换的时候不需要重新加工基础，只需要按照孔位对位锁紧螺栓就能完成安装，大幅降低现场施工的工作量。

　　在功能特性上，这套安装结构除了保证传感器的受力精度之外，还做了过载防护的冗余设计，上下法兰之间预留了安全限位间隙，当出现突发的冲击过载，载荷超过传感器额定量程的120%时，上下法兰的限位面会直接贴合，把多余的载荷直接传递到基础上，避免传感器被冲击载荷损坏。结构上所有的金属部件都采用合金钢材质做表面发黑处理，具备基础的防锈能力，适合在常规工业车间、仓储现场的环境下长期使用，不需要频繁做防腐维护。夹持结构的螺栓锁紧力矩做了明确的工艺要求，安装时按照规定力矩锁紧，既能保证足够的抱紧力，又不会因为锁紧力过大压坏传感器的外壳。

　　很多现场安装称重传感器的时候，经常会出现直接把传感器焊在基础上、或是安装面不平整导致传感器受扭的问题，这套安装结构把所有的安装基准都集成在单元内部，现场安装只需要保证上下对接面的平面度符合要求，不需要再额外做传感器的对中调整，对现场安装人员的技术要求更低，也能减少因为安装操作不规范带来的后期调试问题。针对动载称重的场景，比如辊道线上的工件称重、重型设备的动态载荷监测，这套结构的刚性设计能避免传感器在受载时出现共振，保证动态称重时的数据稳定性，不会因为结构晃动出现数据反复跳变的情况。

　　从建模的细节来看，所有的螺栓、定位销都按照实际选型的标准件建模，安装时的干涉检查已经全部完成，不会出现实际装配时零件干涉装不上的问题，各个配合面的公差标注都符合机械设计的通用标准，加工厂家拿到图纸后可以直接按照公差要求生产，不需要再二次调整尺寸。线缆接口的位置和尺寸完全匹配对应型号传感器的出线接头，安装时可以直接把传感器的接头固定在结构上，不需要额外做转接支架。整套结构没有多余的复杂零件，拆解后只有法兰基体、夹持块、标准紧固件几个部分，后期维护的时候拆装很方便，需要更换传感器的时候只需要松开夹持块的锁紧螺栓，就能把传感器抽出来替换，不需要把整个安装单元从基础上拆下来，大幅降低后期维护的时间成本。
