工业称重系统配套传感器安装承载模块

　　在工业称重计量场景中，传感器安装模块是连接称重传感器与外部承载结构的核心过渡部件，直接决定整套称重系统的测量精度、长期运行稳定性与抗偏载能力，广泛应用于料仓称重、平台秤、自动化生产线在线检重、物流分拣称重、工业配料系统等需要精准重量采集的工况中。这类安装模块的核心作用，是为称重传感器提供稳定的安装基准，同时抵消安装面加工误差、设备运行振动、热胀冷缩位移、侧向冲击力等非测量方向的干扰载荷，避免传感器承受额外的弯矩、扭矩与横向力，保证传感器始终在设计的受力轴向上接收垂直载荷，从机械结构层面保障称重数据的线性度与重复性。

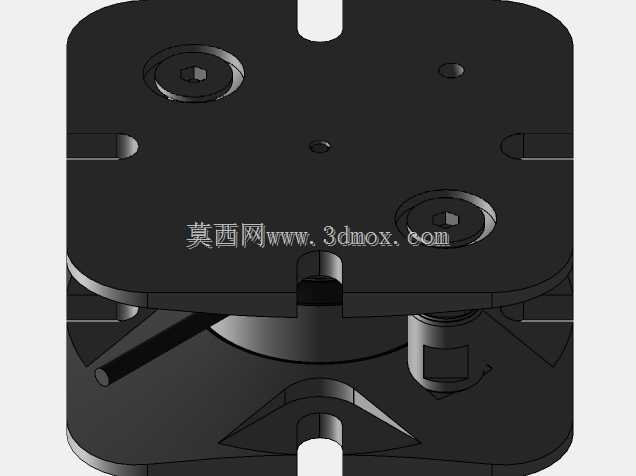

　　从结构设计逻辑来看，该安装模块采用上下分体式承载结构，上部为与外部负载平台、料仓支腿或设备机架连接的承载板，下部为与基础地面、安装基座固定的底板，中间预留与称重传感器完全匹配的安装定位空间，定位孔位按照对应型号传感器的安装尺寸做公差匹配，保证传感器装入后无强制装配应力。模块在设计时充分考虑了现场安装的容错性，上下连接面的安装孔采用长圆孔与圆孔组合的排布方式，允许安装时存在一定的位置偏差，降低现场基础施工的精度要求，同时在模块的侧向设置有限位结构，可限制设备在受到水平冲击、大风载荷或地震作用时的过大水平位移，避免传感器从安装位脱出或受冲击损坏，同时不会对垂直方向的载荷传递造成额外约束，保证称重信号的准确采集。

　　在安装边界与尺寸适配方面，该模块针对ACCSTA1000系列称重传感器做专属适配，整体外形轮廓按照传感器的最大外接尺寸做包络设计，安装面的平面度要求控制在0.1mm以内，保证传感器安装面完全贴合，避免局部点接触造成的应力集中。模块的上下连接面分别设置有防滑齿纹与定位止口，与外部结构连接时可通过螺栓预紧力形成可靠的摩擦连接，无需额外焊接即可承受额定载荷下的水平剪力，适配的安装支腿尺寸范围覆盖常规工业料仓、小型平台秤的支腿规格，安装时无需对原有设备支腿做大规模改造，只需将原有支腿与模块上承载板连接，下部底板与基础固定即可完成安装，大幅缩短现场施工周期。

　　针对不同工况的使用需求，该模块在结构上做了多场景适配优化，对于存在动态载荷的在线称重场景，模块内部集成有抗冲击缓冲间隙，可吸收物料投放、设备启停时产生的瞬时冲击载荷，避免传感器因瞬时过载损坏；对于存在一定水平位移的高温工况，模块的承载接触面采用低摩擦系数的耐磨垫片，允许上下结构之间存在微小的水平滑移，抵消结构热胀冷缩产生的内应力，避免应力传递到传感器上造成测量零点漂移。模块的整体结构采用高强度合金钢材加工，表面做防锈防腐处理，可在潮湿、多粉尘的工业车间、户外料场等环境中长期使用，所有连接螺栓均采用高强度级别的紧固件，保证在额定负载下的连接可靠性，防松设计可避免长期振动工况下的螺栓松动问题。

　　在实际选型应用中，这类安装模块需要与对应量程的称重传感器配套使用，选型时需要根据单个支撑点的最大承载重量、设备的动载系数、现场的安装空间尺寸来确定模块的具体规格，安装时需要保证同一套称重系统的多个安装模块处于同一水平面上，高度差控制在允许范围内，避免各个传感器受力不均造成的测量误差。模块的限位结构间隙需要根据现场的实际位移量做调整，既要保证足够的水平约束能力，又不能限制垂直方向的自由变形，保证载荷能够完全传递到传感器的敏感元件上。相比直接将传感器固定在设备与基础之间的安装方式，采用专用安装模块可大幅降低现场安装调试的难度，减少后期维护成本，同时有效延长称重传感器的使用寿命，提升整套称重系统的长期运行稳定性，是工业称重系统搭建中不可或缺的配套结构部件。
