多行程交叉滚轮直线导轨组件

　　这套交叉滚轮直线导轨组件面向需要长行程、低阻力和高刚性导向的自动化设备，结构上以矩形安装基座、双列滚轮承载单元、侧向保持架和端部限位件为核心。模型按不同有效行程形成多规格组合，覆盖从小幅精密滑台到较长搬运轴的布置需求，可用于检测设备、包装产线、分拣机构、激光加工工作台以及轻型移栽装置。与常见滚珠导轨相比，交叉滚轮导向在滚动接触方式上更强调连续支承和顺畅滚动，滚轮沿导轨面交替承载，能够在较小截面内获得较好的运动平稳性，适合中低速往复运动和频繁启停工况。

　　从实际选型角度看，导轨本体采用平直基准面与安装孔阵列结合的方式，底部平面承担定位基准，侧面可作为装配找正参考。基座上的孔位沿长度方向规律分布，便于直接固定在焊接机架、铝型材框架或机加工台板上；滑座区域预留了与执行部件连接的安装界面，可承接气缸推板、电动滑台、夹具托架、视觉检测模组等负载。端部结构设置了行程边界和防脱约束，在装配调试时能够限制滚轮组件越程，降低维护过程中滑块脱出的风险。

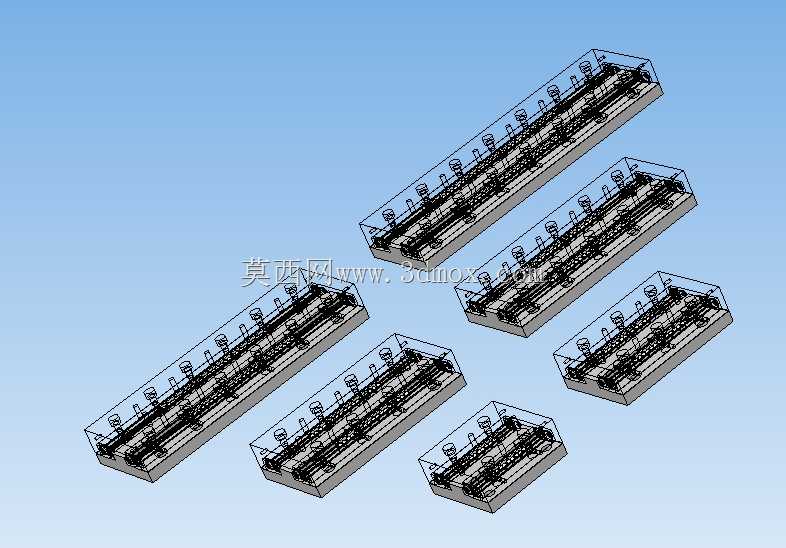

　　设计思路上，该组件没有追求复杂外形，而是把重点放在导向精度、装配工艺和系列化行程上。导轨主体保持细长矩形轮廓，宽度和高度尺寸紧凑，适合设备内部空间受限的横向或纵向轴系。滚轮保持架将多个滚动体按规定间距排列，使载荷在运动过程中沿接触区逐步传递，减少局部应力集中。上下与侧向约束面共同形成稳定的几何关系，滑座在承受竖直载荷的同时，也能抵抗一定偏载和侧向力。对于需要多轴并列布置的设备，可将两根同规格导轨平行安装，通过统一基准面控制平行度，再将移动横梁或工作板固定在滑座上，从而获得更大的支承跨距。

　　外形尺寸方面，系列模型体现了明显的长度梯度，短行程规格适合紧凑工位中的微调平台，长行程规格可延伸至设备整体搬运距离。安装边界主要由导轨底面、侧面基准和端部固定孔决定，设计机架时应保证安装面连续、平整，避免分段支撑造成导轨挠度变化。若用于较长跨距，中间支撑点需要结合负载重量、运动速度和允许挠度进行布置；若用于洁净或低噪声环境，则应关注滚轮材料、润滑方式和防尘防护。导轨周边还需预留滑座高度、紧固件操作空间以及传感器、限位挡块的安装位置，不能只按导轨外形轮廓预留空间。

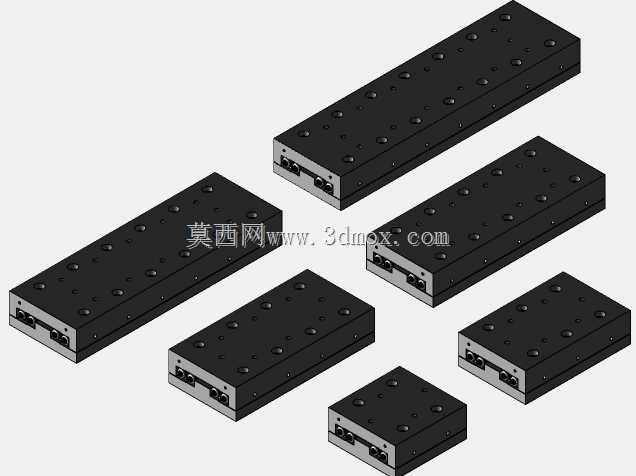

　　在功能特性上，交叉滚轮结构的优势体现在摩擦阻力小、滚动导向明确、维护相对直观。滚轮与导轨面之间为线接触或近似线接触，承载时接触区比单点滚珠更舒展，适合平稳推移类机构。模型中多组导轨并列展示，也反映出该类部件在工程中常按行程系列化采购和调用：同一截面、同一连接方式下，只改变长度和孔位数量，即可适配不同设备节拍与工位距离。对于三维建模人员，装配时应重点约束导轨基准面、滑座运动方向和滚轮保持架相对位置，避免将滚动件当作固定刚体处理；对结构工程师而言，则需要在负载重心、驱动力作用点、导轨跨距和行程末端缓冲之间综合校核，使导向系统在长期往复运行中保持精度与可靠性。
