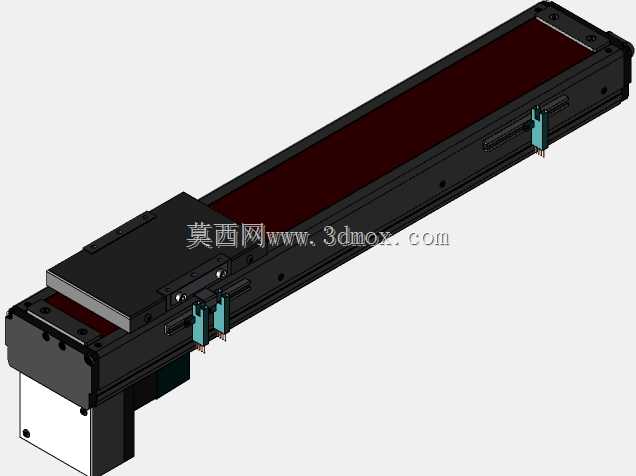

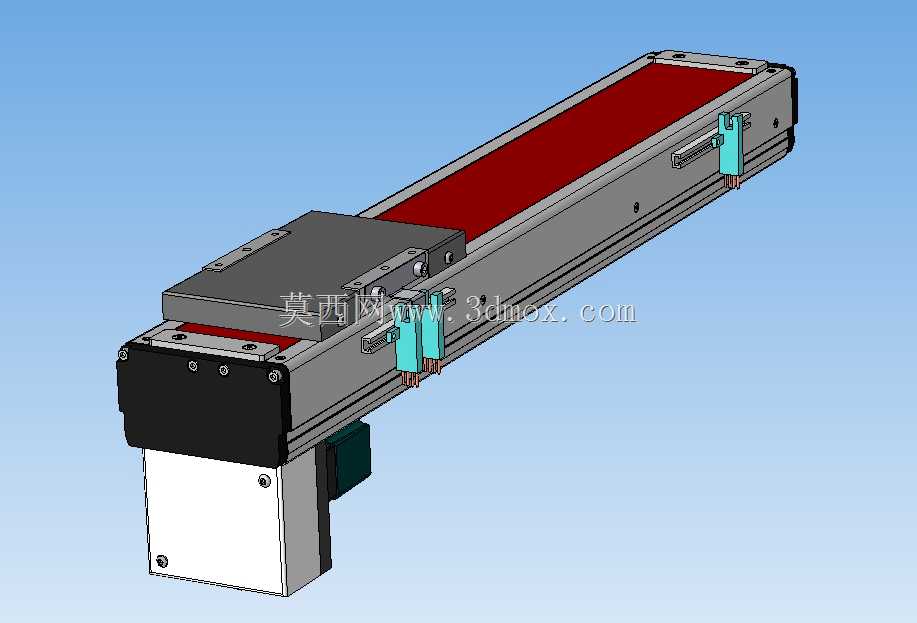

400mm行程下置驱动线性滑台模组

　　这款线性传动模组在3C电子装配、小型工件分拣、实验室精密位移平台这类对安装空间有严格限制的场景里适配度很高，尤其是设备Z向安装空间局促、无法在滑台端部预留电机安装位的布局下，下置电机的结构能把端部的安装长度压缩近三分之一，很多桌面型自动化设备的横向进给工位都会优先选这类结构，不用额外做电机避让的安装支架，整体机架的设计复杂度能降不少。从实际使用的角度看，400mm的有效行程刚好覆盖大部分小型自动化工位的位移需求，不管是点胶头的往复移动、视觉检测相机的扫描走位，还是小型工装的工位切换，这个行程段既不会因为行程过短无法覆盖工位间距，也不会因为行程过长导致皮带张紧调节难度上升、高速运行时出现皮带颤振的问题。模组本体采用封闭式铝型材基座，

　　型材本身的槽道直接集成了直线导轨的安装基准面，加工时一次装夹就能完成导轨安装面、皮带容纳腔、侧边传感器安装槽的铣削，装配时不需要额外做基准校准，能把导轨平行度误差控制在每米0.02mm以内，日常车间环境下使用时，封闭式结构也能阻挡加工产生的铝屑、粉尘落到导轨和皮带传动面上，减少日常维护的频次。下置电机的安装位做了一体化的连接法兰，和型材基座刚性锁附，电机输出轴通过同步带轮和模组内部的传动皮带连接，传动比的选择上兼顾了高速移动和低速负载能力，常规搭配100W到200W的伺服电机就能实现每秒1米的移动速度，重复定位精度能控制在±0.1mm以内，满足大部分普通搬运、装配工位的精度要求。设计的时候特意把行程限位的触发块放在了滑台的侧边，

　　和型材上预留的传感器安装槽配合，不用在滑台运动路径上额外加装限位支架，两端的硬限位块直接嵌在型材端部的型腔里，滑台超程时能直接承接撞击力，不会把冲击力传到皮带或者带轮上，避免传动部件因为撞击出现错位。安装边界上，模组的整体宽度控制在100mm以内，下置电机部分的突出高度比端部安装电机的结构低40mm左右，底部的安装孔直接在型材背面做了沉头设计，安装时可以直接从背面穿螺丝锁附在设备机架上，不需要在侧面预留扳手空间，多轴拼接的时候也能直接通过连接板实现XY两轴的十字组合，不用额外加工转接件。滑台的负载安装面做了标准的螺纹孔阵列，孔位间距和市面上常规的60规格滑台兼容，用户更换的时候不用重新设计负载连接板，

　　侧边的拖链安装槽也和型材一体化成型，走线的时候可以直接把气管、传感器线缆放进拖链，不会和运动部件产生干涉。日常调试的时候，皮带的张紧调节结构设在电机安装座的位置，只需要松开电机座的锁紧螺丝，调整调节螺丝就能改变皮带张紧度，不用拆下滑台的外部防尘盖板，现场维护的效率很高。另外，模组两端的防尘钢带直接嵌在型材的槽道里，滑台移动的时候钢带能始终覆盖皮带腔的开口，哪怕是有少量切削液飞溅的工位，也不会有液体进到传动腔内部腐蚀皮带和导轨，比开放式的皮带滑台适用场景更广。
