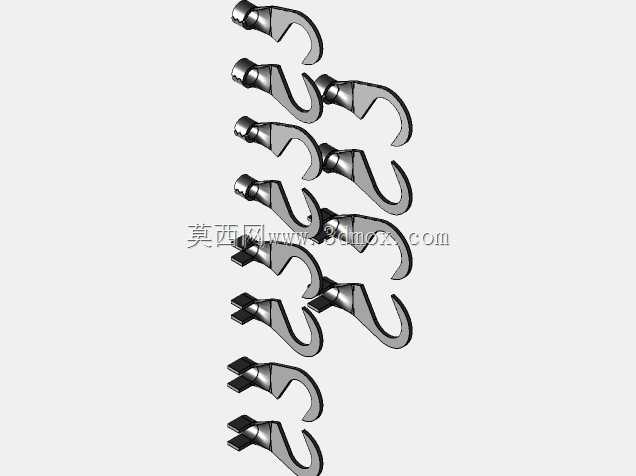

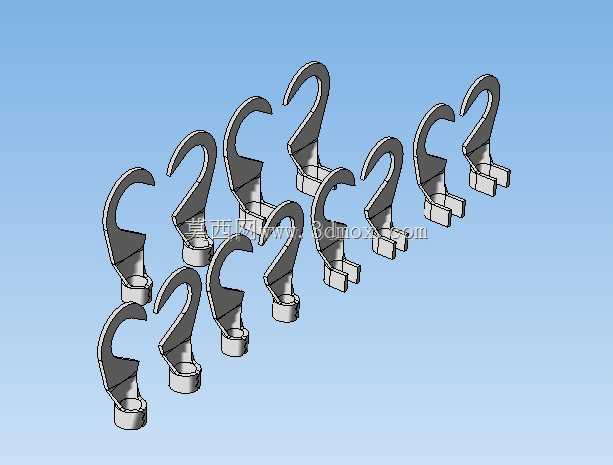

符合GOST标准的钩形电缆接线端子结构

　　在低压配电、工业设备电控布线、户外电力设施接线场景中，电缆接线片是实现线缆与端子排、设备接线柱可靠导通的核心连接件，钩形结构的接线片相比常规O型、U型端子，在狭小布线空间内的拆装效率优势十分突出，无需完全拧下接线柱螺母即可完成线缆挂接与紧固，尤其适合设备后期运维、线路改造的快速作业场景。这套钩形电缆接线片覆盖多规格线径适配区间，钩体部分采用圆弧过渡的开口设计，开口尺寸匹配常用M6-M12规格的接线柱，挂接后钩体内壁与接线柱柱面的贴合面积不低于接触区域周长的65%，能有效降低接触电阻，避免大电流工况下的接头发热问题。接线片尾部的筒状压接区做了内壁防滑滚花处理，压接时线缆铜芯插入筒内后，采用六边形冷压工艺即可实现铜芯与筒体的紧密咬合，

　　拉脱力满足常规电力布线的机械强度要求，压接区的外径与长度根据适配线径做了梯度匹配，避免压接过载导致的筒体开裂或者压接不足导致的线缆松脱。从设计逻辑上看，整套接线片的折弯角度做了统一优化，钩体与压接筒体的同轴度公差控制在0.1mm以内，安装后线缆走向与接线柱轴线保持垂直，不会出现线缆斜向受力导致的端子变形、接触不良问题；钩体的厚度根据载流量做了差异化设计，小规格端子厚度适配10A-25A载流需求，大规格端子可承载最高100A的持续工作电流，材质选用T2紫铜镀锡处理，表面镀锡层厚度不低于5μm，既能提升抗氧化能力，也能降低不同金属接触时的电化学腐蚀风险，适合在潮湿、有轻度盐雾的工业环境中长期使用。安装边界方面，

　　不同规格的接线片压接后整体长度控制在18mm-42mm区间，相邻接线端子在端子排上安装时的最小中心距可压缩至8mm，能适配高密度排布的接线端子排，不会出现相邻端子干涉、绝缘距离不足的问题；钩体开口处做了15度的导向倒角，现场作业时无需精准对位即可快速挂接到接线柱上，降低高空作业、狭小电柜内作业的操作难度。实际应用中，这类接线片常被用在机床电控柜布线、光伏组件汇流接线、起重设备供电线路连接、轨道交通车辆辅助电路接线等场景，相比螺栓锁紧式的接线端子，钩形结构的抗震性能更优，在设备持续振动的工况下，只要螺母按规定扭矩锁紧，就不会出现端子脱出、接触虚接的问题。建模过程中，对压接区与钩体的过渡圆角做了应力释放处理，

　　折弯处的圆角半径为板材厚度的1.5倍，避免冷折弯过程中出现应力集中导致的零件断裂，所有棱边都做了R0.3的倒钝处理，不会在安装过程中划伤作业人员、割破线缆绝缘层。不同规格的接线片采用参数化建模逻辑，调整线径适配参数时，压接筒内径、钩体开口尺寸、板材厚度会同步匹配调整，保证同系列零件的安装接口一致性，方便设计人员在不同项目中快速选型调用，不需要重复建模。
