带外螺纹M10x0.75连接器1型盖结构设计

　　在流体管路、气动控制以及低压液压传输系统的布设现场，外露的连接器接口防护一直是容易被忽略却直接影响系统运行稳定性的细节，尤其是带标准外螺纹的连接器端口，在设备储运、临时停机检修、分阶段管路铺设的过程中，若没有适配的端盖进行封堵，外界的粉尘、切削碎屑、环境水汽很容易顺着螺纹间隙进入连接器内部，轻则造成后续对接时螺纹咬合卡滞、密封面划伤，重则会让杂质进入管路介质流道，造成后续阀组卡涩、节流孔堵塞等连锁故障。这款适配M10x0.75外螺纹的1型连接器盖，就是针对这类小通径螺纹连接器的端口防护需求设计的专用封堵零件。

　　从实际使用场景来看，这类小规格外螺纹连接器广泛分布在仪器仪表取压口、小型气动执行器气路接口、实验室气路分路端、小型液压控制单元的外接油口位置，对应的安装空间往往比较局促，周边常布设有其他阀件、接线端子或者管路支架，因此端盖的外形尺寸做了严格的边界约束：盖体主体外径控制在14mm以内，轴向总长度不超过12mm，拧紧后突出连接器端面的距离不足8mm，不会和周边相邻的零部件产生安装干涉，即使在密集排布的阀岛接口上，也能逐个完成安装，不需要额外调整周边管路的布设位置。盖体的外圆周设计有对称的扁方结构，不需要专用的套筒类工具，使用普通的活动扳手甚至尖嘴钳就能完成拧紧和拆卸操作，适配现场检修时工具不全的作业场景。

　　设计过程中，螺纹配合的参数选取是核心环节，适配的GOST 25930-83标准下M10x0.75细牙螺纹，本身具备螺距小、自锁性好、螺纹牙型密封配合长度充足的特点，端盖的内螺纹段长度设计为8mm，和连接器外螺纹的有效啮合长度达到6mm以上，既保证了足够的连接强度，不会因为管路内的残余压力冲开端盖，也避免了螺纹配合过长造成的拧紧费力、螺纹加工成本上升的问题。螺纹入口处做了1x45度的导向倒角，现场对接时不需要刻意对准螺纹牙位，只要顺着倒角推入就能顺利旋合，降低了现场作业的对位难度，也能避免硬对硬安装造成的螺纹牙磕碰损伤。盖体内部的端面位置设计有厚度1.2mm的密封容置槽，可以适配厚度1mm的丁腈橡胶或者氟橡胶密封平垫，当端盖拧紧到指定扭矩时，密封垫会被均匀压缩在连接器端面和盖体内端面之间，阻断外界杂质和水汽的进入路径，即使在有喷淋、多粉尘的户外作业现场，也能提供可靠的端口防护效果。

　　从结构细节来看，盖体的外侧端面做了厚度1.5mm的加强筋结构，从中心向外延伸到外圆扁方位置，既提升了端盖整体的抗变形能力，在拧紧扭矩达到1.2N·m时也不会出现盖体端面塌陷、螺纹变形的问题，同时控制了零件的整体重量，单盖重量不足15g，大批量使用时不会给连接器接口带来额外的负重负担。盖体的所有棱角位置都做了R0.3的圆角过渡，没有尖锐的毛刺边，现场安装拆卸时不会划伤作业人员的手套或者手部，也不会在安装过程中刮伤周边相邻的软管外保护层。针对不同的使用介质环境，盖体可以选用不同的材质加工：常规气动系统、常温环境下使用增强尼龙材质即可满足强度和防护需求，成本低重量轻；在有弱腐蚀性介质、环境温度较高的液压系统场景下，可以选用铝合金阳极氧化材质，抗腐蚀能力更强，反复拆装的螺纹磨损量更小；在有强腐蚀、食品级要求的场景下，还可以选用304不锈钢材质加工，满足特殊工况的使用要求。

　　在实际的设备维护流程中，这类端盖属于可重复使用的防护零件，只要螺纹没有出现滑牙、密封面没有出现磕碰变形，就可以在设备调试完成、正式对接管路前拆下，统一收纳后用于下一批次的设备端口防护，相比一次性的塑料防护堵头，重复利用率更高，长期使用的综合成本更低。设计时也考虑了批量加工的工艺性，不管是采用注塑成型加工塑料材质端盖，还是采用数控车削加工金属材质端盖，都不需要复杂的工装夹具，单工序就能完成主要结构的加工，螺纹加工可以采用标准丝锥攻丝或者数控车挑丝，加工精度容易保证，批量生产时的尺寸一致性好，不需要额外的二次修配就能和标准外螺纹连接器顺畅配合。

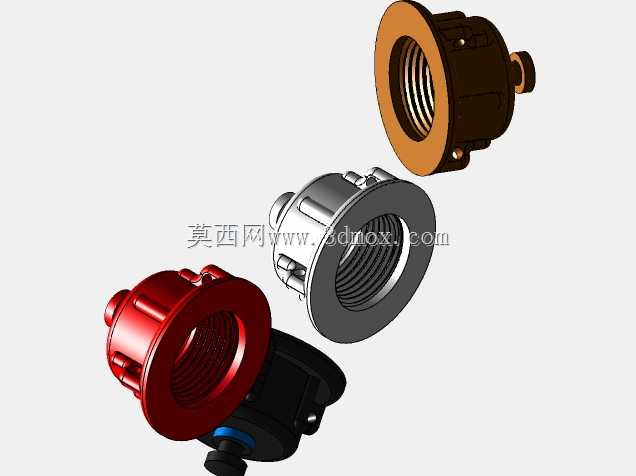

　　在管路系统的三维布设阶段，将这款端盖模型装配到对应的连接器接口位置，可以提前校验端盖安装后和周边零部件的安全距离，避免出现管路布设完成后端盖无法安装、或者拧紧操作空间不足的问题，尤其是在做设备的数字化样机评审时，完整的端口防护零件装配，也能更真实地反映设备最终的装配状态，提前排查干涉隐患，减少现场安装时的整改工作量。
