三菱HG-AK0336-S100交流伺服电机结构

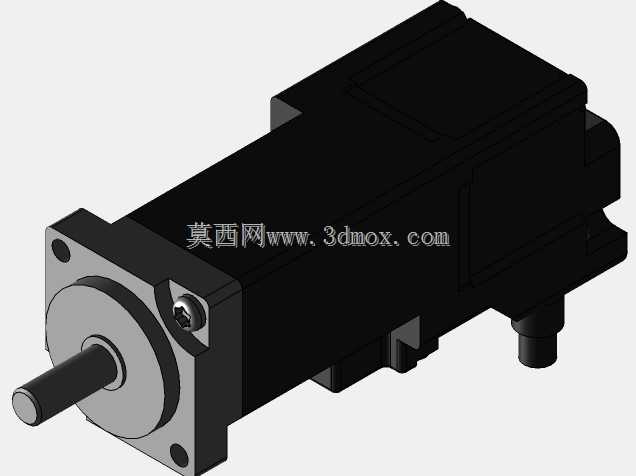

　　在自动化产线的定位传动、数控机床的进给轴驱动、工业机器人关节动力输出这类对转速控制精度、位置跟随性有严苛要求的场景里，交流伺服电机是核心执行端部件，本次呈现的HG-AK0336-S100型号伺服结构，完全贴合小功率伺服的实际工程应用需求做的全细节还原。做这类小功率伺服的三维结构建模时，首先要考虑的是安装边界的适配性——这类100W级别的伺服，大多用在3C电子组装设备的小型滑台、包装机械的送膜辊驱动、小型机械手的末端回转这类安装空间局促的工位，所以机身的方形壳体棱边做了小倒角处理，既避免安装时剐蹭周边布线，也能在紧凑排布多台伺服时留出0.5mm左右的安全间隙，不会出现相邻设备壳体干涉的问题。输出轴端的安装法兰采用标准止口设计，

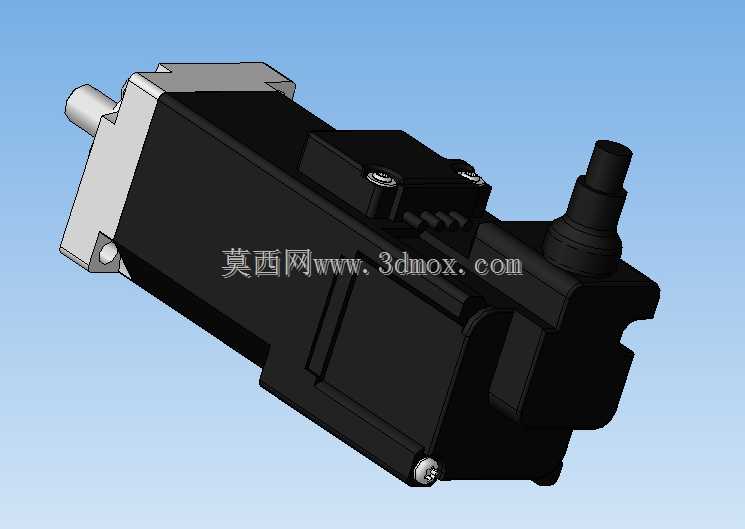

　　止口的同轴度公差在建模时严格按照伺服安装的通用规范设定，和负载端的连接座配合时，能保证轴系的径向跳动控制在允许范围内，避免高速运转时出现偏心振动。机身上的动力与编码器连接器采用侧出直角结构，这一设计细节是实际选型时经常被忽略的点：如果是直出连接器，在设备侧装或者卧式安装时，线缆弯折半径会受限于周边机架空间，长期往复运动容易出现线缆疲劳折断，侧出直角结构能让线缆顺着机身侧面排布，大幅节省轴向安装空间，也方便现场布线时的走线固定。从结构功能来看，这款伺服的机身壳体采用拼接式密封结构，端盖和主壳体的连接位置预留了密封槽，建模时还原了紧固螺钉的排布位置，四个角的内六角螺钉均匀受力，能保证壳体的防护等级满足车间常规工业环境的使用要求，

　　避免切削液飞溅、粉尘进入电机内部影响绕组绝缘。后端的编码器舱做了凸起的独立结构，和动力舱之间有分隔筋，既可以避免动力绕组的电磁干扰影响编码器信号传输，也能在编码器维护时单独拆开后端盖，不用拆解整个电机机身，减少现场维护的拆装工作量。实际做设备选型时，这类小功率伺服的轴伸长度、键槽尺寸是必须核对的安装参数，建模时轴伸端的平键槽位置、轴端的中心孔都做了1:1还原，设计人员在做配套的联轴器选型、同步带轮安装位设计时，可以直接提取模型的尺寸参数做配合校验，不用反复核对二维样本的尺寸标注，能减少设计阶段的尺寸错配问题。机身表面的散热筋虽然因为功率小没有做太密集的设计，但建模时也还原了壳体表面的微凸散热结构，实际连续运转时，

　　这些结构能增加壳体和空气的接触面积，帮助绕组热量快速散出，避免长时间高动态响应运转时出现电机过热报警。另外，连接器端的锁紧结构也做了细节还原，现场接线时卡扣卡入后能避免设备运行振动导致连接器松脱，保证动力和编码器信号的连接可靠性。很多刚接触自动化设计的工程师做伺服选型时，容易只关注功率、扭矩这些电气参数，忽略外形尺寸和安装边界的细节，比如机身的总长度、连接器的突出高度、安装法兰的孔位分布，这些细节如果在建模阶段没有准确还原，后续做整机装配时很容易出现伺服和周边机架、拖链、其他传动部件干涉的问题，这个三维结构把所有安装相关的细节都做了还原，设计人员可以直接把模型导入装配体，做静态干涉检查和运动仿真验证，提前发现安装空间的冲突问题，减少现场装机时的整改工作量。从结构设计思路来看，这款伺服的整体布局遵循了小功率伺服的成熟设计逻辑：动力输出端在前，中间是定子转子绕组段，后端是编码器反馈段，侧出的连接器位置靠近后端，这样的布局能让整机的重心尽量靠近安装法兰面，设备高速往复运动时的转动惯量更小，动态响应速度更快，也能减少安装法兰处的受力弯矩，提升长期运行的结构稳定性。
