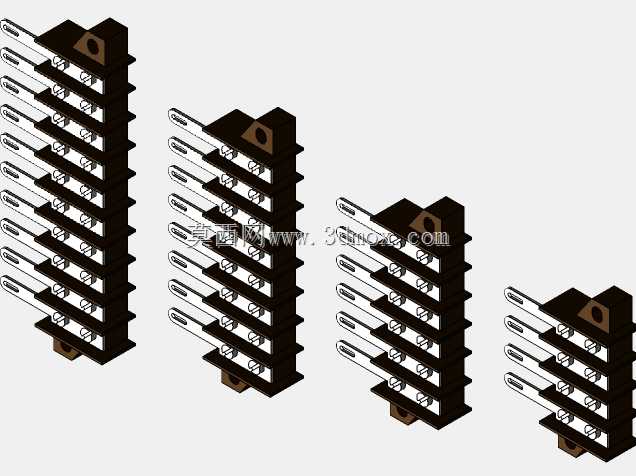

工业设备用表面安装式连接固定板材

　　在各类工业装配场景中，表面安装连接板是承担部件衔接、载荷传递的基础结构件，这类零件看似结构简单，却直接决定了整套装配结构的稳定性与安装精度，是自动化产线、设备机架、工装夹具搭建过程中不可缺少的基础连接单元。不同于预埋式、嵌入式的连接结构，表面安装类的连接板不需要在安装基体上开设深槽或预埋固定结构，仅需依托基体平整的外表面即可完成固定，对安装基面的加工要求更低，适配场景也更宽泛，不管是铝型材机架的面与面衔接、钣金柜体的外部组件挂载，还是小型功能模块在设备外壁的固定，都能看到这类连接板的应用。从结构设计逻辑来看，这类连接板的核心设计目标是在保证连接强度的前提下，尽可能压缩自身占用的安装空间，同时降低安装对位的难度。

　　板体本身的平面度是首要控制的形位公差，若板件存在翘曲变形，安装后会导致被连接部件出现装配应力，长期运行下容易出现连接螺栓松动、部件定位偏移的问题，因此建模过程中会严格控制板件的平面度公差，同时对所有安装孔的位置度做统一约束，避免现场安装时出现孔位错位无法装配的问题。板体上的安装孔通常会根据实际承载需求做差异化设计，用于和基体连接的孔位会根据常用螺栓规格预留足够的间隙，部分需要频繁拆装的场景还会在孔位处压装衬套，避免多次拆装后板件本体的孔位磨损导致连接松动；用于挂载外部部件的孔位则会根据被连接件的安装基准做排布，部分需要微调安装位置的场景，还会将对应孔位设计成长条腰型孔，给现场安装预留一定的位置调整余量，降低加工误差带来的装配难度。

　　从安装边界来看，这类连接板的厚度选择完全依托实际承载需求确定，轻载场景下的挂载用连接板厚度通常在2-5mm区间，采用普通冷轧钢板加工即可满足强度要求，表面做镀锌或喷塑处理就能应对常规车间环境的防锈需求；如果是用于传递结构载荷的承重连接板，厚度会提升至8-20mm区间，根据载荷性质选择Q235或45号钢材质，部分有防腐要求的场景还会采用304不锈钢加工。板体的外形轮廓不会做多余的冗余设计，所有边角都会做倒角或倒圆处理，一方面避免安装过程中尖锐边角划伤操作人员，另一方面也能减少板件的应力集中点，提升长期受载下的结构可靠性。在实际选型应用过程中，设计人员首先会核算连接板需要承担的静载荷与动载荷数值，确认板件材质与厚度是否满足强度要求，

　　避免长期受载出现板件变形；其次会核对安装孔位的排布是否匹配现有基体与被连接件的孔位，若存在位置偏差可优先选择带腰型调节孔的款式，减少二次加工的工作量；最后还要确认板件安装后是否会和周边的运动部件、管线排布产生干涉，因为表面安装的连接板是突出于基体表面的，若前期未预留足够的安全间隙，后期设备运行时很容易出现剐蹭问题。这类连接板的三维建模过程中，除了基础的板体拉伸、孔位切除特征外，还会将对应的安装螺栓、防松垫圈等标准件一并纳入装配体做干涉检查，模拟实际拧紧螺栓后的空间占用情况，避免出现螺栓头突出过高和周边部件干涉的问题；同时会在模型中标注清楚所有安装面的平面度要求、孔位的位置度公差，给后续的加工生产提供明确的技术依据，避免加工出来的零件无法满足装配要求。很多刚入行的设计人员容易忽略这类基础连接件的设计细节，往往是随便画一块板打几个孔就投入生产，最后现场安装时才发现孔位不对、板件强度不够、和周边部件干涉等问题，反而耽误了整套设备的装配进度，实际上越是这类基础的结构零件，越需要结合实际安装场景做细节考量，从安装便利性、结构可靠性、维护便捷性多个维度做优化，才能让整套设备的装配结构更稳定，后期运维的成本也更低。
