外螺纹式连接器密封端盖结构设计

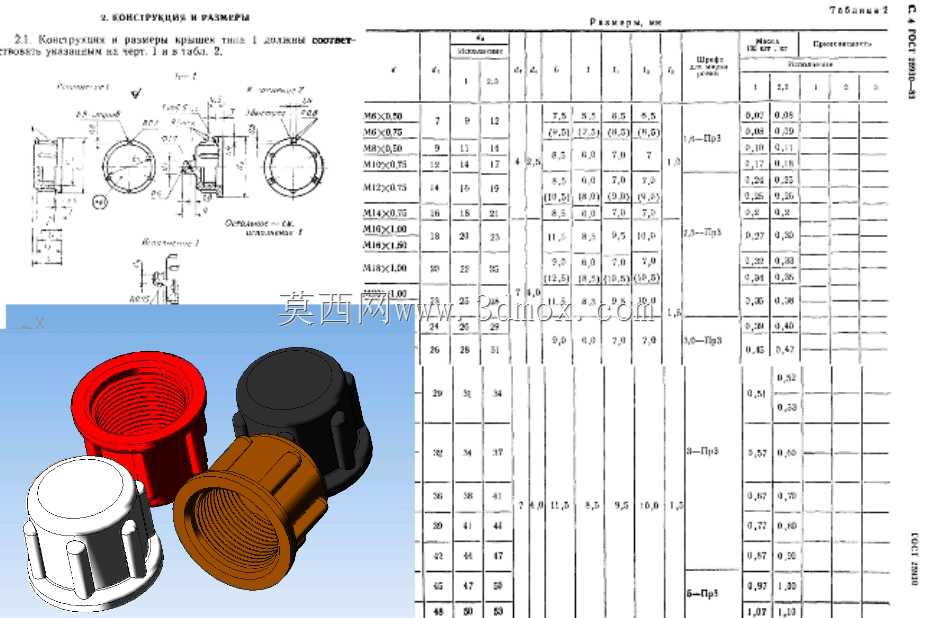

　　在工业流体管路、气动控制回路以及低压电气接线端口的布设场景中，这类带外螺纹的连接器盖是应用频次极高的密封防护零件，主要作用是在管路预留接口、设备闲置接线端处于非连接状态时，通过螺纹旋合实现端口的封闭，避免外界粉尘、水汽、切削液等杂质侵入管路或设备内部，同时维持管路内部的压力稳定，防止介质泄漏。从实际工程选型的角度看，这类端盖的设计首先要匹配对应连接器的螺纹规格，本次涉及的M10x0.75细牙螺纹规格，适配GOST标准体系下的1型连接器接口，细牙螺纹的选用主要考虑到小尺寸接口的旋合密封性，相比粗牙螺纹，细牙螺纹的螺距更小，螺纹配合的接触牙数更多，在同等拧紧力矩下能获得更好的密封贴合效果，同时细牙螺纹的自锁性能更优，在设备存在小幅振动的工况下不易出现松脱。

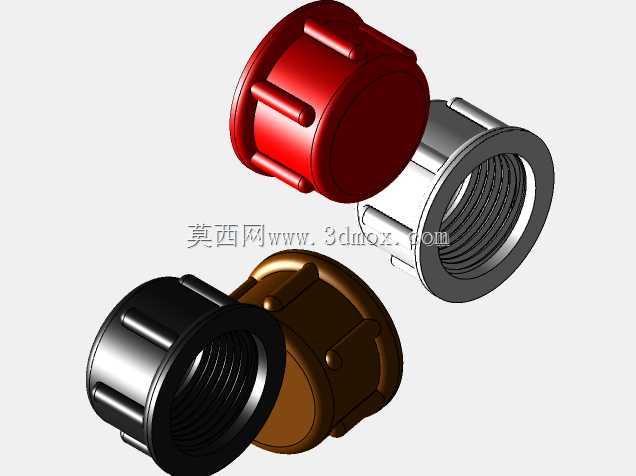

　　从结构设计思路来看，端盖主体采用带防滑棱的外轮廓设计，端部的多道竖向防滑棱直接在本体上成型，不需要额外加装滚花套或者防滑件，既方便操作人员徒手进行拧紧和拆卸操作，也能在使用简易扳手辅助施力时提供足够的摩擦力矩，避免施力过程中出现打滑。端盖内部的螺纹段长度经过匹配计算，刚好覆盖连接器接口的外螺纹有效啮合长度，不会出现螺纹旋合不到位导致的密封失效，也不会因为螺纹段过长造成内部空间浪费、零件整体高度超差。端盖的端面与螺纹段的衔接处设计有环形的密封贴合面，当端盖旋紧到位时，该平面会与连接器接口的端面紧密贴合，配合螺纹间隙的填充，实现双重密封效果，针对有更高密封要求的场景，还可以在该贴合面处加装适配尺寸的密封垫片，进一步提升密封等级。

　　从安装边界尺寸来看，这类端盖的最大外圆直径控制在适配接口的合理范围内，不会超出连接器本体的外轮廓尺寸，在密集排布的管路组或者接线端子排上使用时，不会和相邻的其他连接器、管路零件产生干涉，端盖的整体高度经过优化，在保证足够螺纹啮合长度的前提下尽可能压缩轴向尺寸，减少对安装空间的占用，尤其适合在设备内部空间紧凑、操作间隙狭小的场景下使用。不同颜色的端盖本体可以用于区分不同管路回路的功能，比如气动回路、冷却回路、电气接线端口可以分别选用不同颜色的端盖，方便设备运维人员快速识别端口属性，减少检修过程中的误操作概率。

　　在实际使用过程中，这类端盖的材质选用需要匹配具体的工况环境，常规工况下采用通用工程塑料即可满足强度和耐腐要求，在存在化学腐蚀介质、高低温交变的工况下，则可以更换为金属材质或者特种工程塑料材质，螺纹的加工精度需要满足对应标准的公差要求，保证和标准连接器接口的互换性，不需要额外的适配加工就能直接安装使用。端盖的边角位置全部做了圆角过渡处理，没有尖锐的棱角，既避免安装操作过程中划伤操作人员，也能减少零件在运输、存储过程中因为磕碰导致的螺纹损伤、轮廓变形问题。这类端盖除了用于闲置端口的封闭，也可以在管路试压、设备调试阶段作为临时封堵件使用，试压完成后可以快速拆卸替换为正式的连接管路，拆装过程不会损伤连接器本身的螺纹结构，可重复多次使用，长期使用过程中如果出现螺纹磨损，直接更换同规格端盖即可，维护成本极低。
