机床用M10规格L形紧固螺栓结构设计

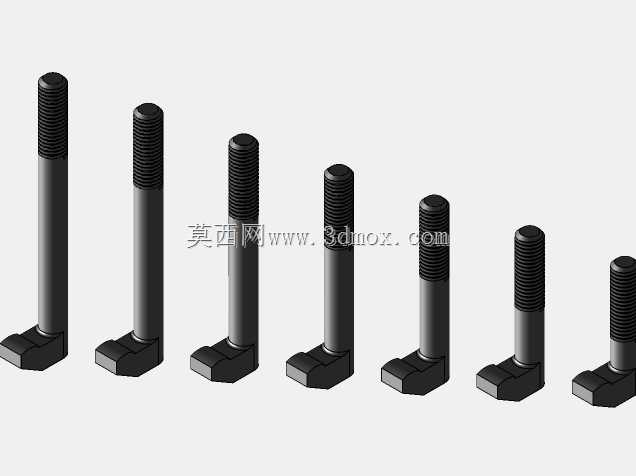

　　在机床床身装配、工装夹具定位、辅助附件加装的场景里，这类L形弯折结构的螺栓往往承担着普通直杆螺栓无法实现的侧向限位与直角面紧固作用，和常规外六角螺栓不同，它不需要在被连接件的两个垂直面上分别加工同轴螺纹孔，仅需单侧穿装后靠弯折段卡入预制槽位，就能完成两个垂直安装面的连接锁紧，大幅减少机床附件安装时的配做孔工作量。从结构设计逻辑来看，这款M10规格的L形螺栓，杆部采用标准公制粗牙螺纹，牙型角60度，螺纹段长度覆盖常规机床钣金、导轨侧挡板、行程撞块的常见安装厚度范围，弯折段的长度经过反复校核，既保证卡入安装槽后有足够的抗扭转接触面积，不会在拧紧螺纹端时出现杆部跟转打滑的问题，又不会因为弯折段过长导致安装时需要在基体上开深度过大的避让槽，

　　削弱床身或安装基体的结构强度。弯折处的圆角处理是这类零件设计的关键细节，直角弯折如果没有足够的过渡圆角，在热处理和后续受载时很容易在弯折应力集中处出现断裂，设计时将弯折内圆角设置为杆径的0.25倍，外圆角匹配杆部外圆平滑过渡，既保证弯折处的结构强度，又不会因为圆角过大导致卡入安装槽时出现间隙过大、定位不准的问题。从安装边界来看，这款螺栓的直杆段轴线与弯折段轴线垂直度控制在0.1mm以内，保证安装后弯折段与安装槽侧壁完全贴合，不会出现偏载导致的局部应力集中；螺纹端的收尾段采用标准退刀结构，避免拧紧时螺纹末端刮伤安装孔内壁，同时配套的标准平垫与弹垫安装位预留了足够的沉台空间，不需要在被连接件上额外加工过深的沉孔。实际应用中，

　　这类L形螺栓常被用于机床行程限位块的固定、机床外防护钣金的直角拼接、冷却管路支架的侧装固定、操作面板安装支架的快速锁紧等场景，相比普通螺栓加角码的组合连接方式，它的零件数量更少，安装步骤更简洁，在设备后期维护拆卸时，不需要完全拧下螺母就能将连接件沿弯折段侧向滑出，大幅提升检修效率。设计过程中还需要考虑螺栓的受力特性，L形结构在受轴向拉力时，弯折处会承受附加的弯曲应力，因此材料选用常用的中碳结构钢，经过调质处理后达到8.8级强度等级，表面做发黑处理满足机床车间的防锈要求，同时避免镀锌层的软质表面在频繁拆装时出现螺纹粘黏的问题。杆部的未攻丝段直径略小于螺纹大径，减少穿装时与安装孔的摩擦阻力，即使安装孔存在少量的加工位置偏差，

　　也能顺利穿入完成装配，适配机床现场安装时常见的孔位公差波动。弯折段的末端做了小尺寸倒角处理，方便安装时快速对准卡槽滑入，不需要反复调整角度对位，对于批量装配的机床生产线来说，这个小细节能有效减少单台设备的装配工时。在紧固力矩的匹配上，M10规格的8.8级螺栓推荐拧紧力矩控制在35-40N·m，既能保证足够的锁紧力，避免机床运行时的振动导致螺栓松动，又不会因为力矩过大造成弯折处过载变形，或是压伤被连接件的安装表面。针对机床加工时切削液飞溅、金属碎屑堆积的使用环境，螺栓的螺纹牙底做了平滑过渡处理，减少碎屑卡在牙纹间隙里的概率，后期拆卸清理时更加方便，不会因为碎屑卡滞导致螺纹滑牙。
