桌面吸盘式可调角度小型工具固定支架

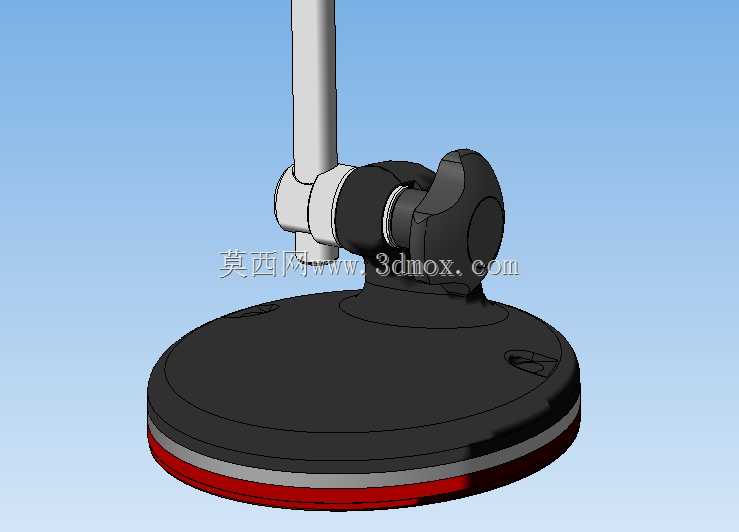

　　这款桌面式固定支架的设计初衷，是解决小型作业场景下零散小工具、小型检测探头、桌面级辅助作业器件的临时或长期固定需求，在电子维修、小型零件检测、桌面实验操作、个人手工DIY这类作业场景中，作业人员往往需要将小型工具固定在特定角度、特定位置，解放双手完成精细化操作，这类场景对支架的占用空间、调节灵活性、固定可靠性都有比较明确的要求，传统三脚落地支架占用桌面空间大，夹持式支架容易损伤桌面边缘，而这款采用吸盘式底座的支架刚好能匹配这类平整桌面的安装需求。从结构设计来看，底座采用大直径圆盘式真空吸盘结构，底座边缘设置了一圈柔性密封胶圈，胶圈上方设置刚性压环，当吸盘贴合在平整的玻璃、烤漆金属板、密度板桌面、亚克力台面这类光滑平整表面时，

　　通过按压底座排出吸盘内部空气即可形成可靠的负压吸附力，不需要额外打孔、不需要夹持结构，不会对安装表面造成损伤，拆卸时只需要掀起吸盘边缘的泄压拨片即可解除负压，移动位置十分方便，完全适配需要频繁调整作业位置的桌面场景。支架的调节关节采用球头铰接结构，球头部分采用耐磨工程塑料包裹金属球芯，外侧设置带防滑纹路的锁紧旋钮，松开旋钮时，上方的安装杆可以在水平360度、俯仰近180度的范围内任意调整角度，调整到目标角度后拧紧旋钮，即可依靠球头与包覆层之间的静摩擦力锁定姿态，不会出现松垮下滑的问题，能够满足不同作业角度的定位需求。上方的安装杆采用标准直径的金属圆杆，表面做哑光防锈处理，杆身可以根据需求加装不同的夹持接头，既可以固定小型放大镜、维修焊台辅助夹具、小型摄像头、测温探头这类检测工具，也可以固定小型台灯、气吹支架、点胶笔固定座这类辅助作业工具，适配性较强。从安装边界尺寸来看，底座直径控制在100毫米左右，整体收拢后的高度不超过200毫米，完全不会占用过多桌面操作空间，底座的厚度控制在15毫米以内，不会因为底座过高影响作业时的手臂放置，吸盘的有效吸附直径达到85毫米，在光滑平整表面的垂直拉脱力可以达到50牛以上，完全能够承载总重量在1千克以内的小型工具，不会出现倾倒、脱落的问题。在细节设计上，球头关节处预留了微小的阻尼间隙，即使没有完全拧紧旋钮，也能让上方的工具保持在调整后的位置，方便作业过程中快速微调角度，不需要反复松开拧紧旋钮；

　　底座底部的胶圈采用耐老化的丁腈橡胶材质，长期接触桌面不会留下胶痕，也不会因为频繁拆卸出现密封性能下降的问题；锁紧旋钮的边缘做了圆弧过渡，旋钮表面的防滑纹路深度控制在0.8毫米，徒手拧紧时不需要借助额外工具，就能提供足够的锁紧力矩，不会出现打滑的问题。这类支架在实际使用中，除了桌面作业场景，也可以吸附在设备的光滑金属外壳上，作为设备临时检测探头的固定支架，比如设备运维过程中临时固定振动传感器、温度检测探头，不需要在设备表面焊接支架或者打孔，不会破坏设备的原有结构，检测完成后可以快速拆除，不会留下安装痕迹。相比传统的台式支架，这款支架没有突出的三脚支撑结构，不会勾挂作业台上的线材、小零件，底座的圆盘结构边缘做了圆弧倒角，

　　即使手臂碰到底座边缘也不会出现刮伤的问题，整体结构没有易损的小零件，长期使用的维护成本极低，所有连接部位都采用标准紧固件，后期如果出现球头包覆层磨损的问题，只需要更换对应的包覆衬套即可恢复锁紧性能，不需要整体更换支架。在建模过程中，结构设计重点考虑了吸盘的形变空间，在底座与胶圈的配合位置预留了0.5毫米的压缩余量，保证按压底座时胶圈能够充分变形排出内部空气，同时不会因为压缩量过大导致胶圈过早出现疲劳损坏；球头与衬套的配合公差选择H7/g6的间隙配合，既保证转动调节时的顺畅度，又不会因为间隙过大出现调节旷量，影响定位精度；安装杆与球头座的连接采用过盈配合加侧面顶丝固定的结构，保证安装杆承受偏载力的时候不会出现转动或者脱落，提升整体结构的可靠性。
