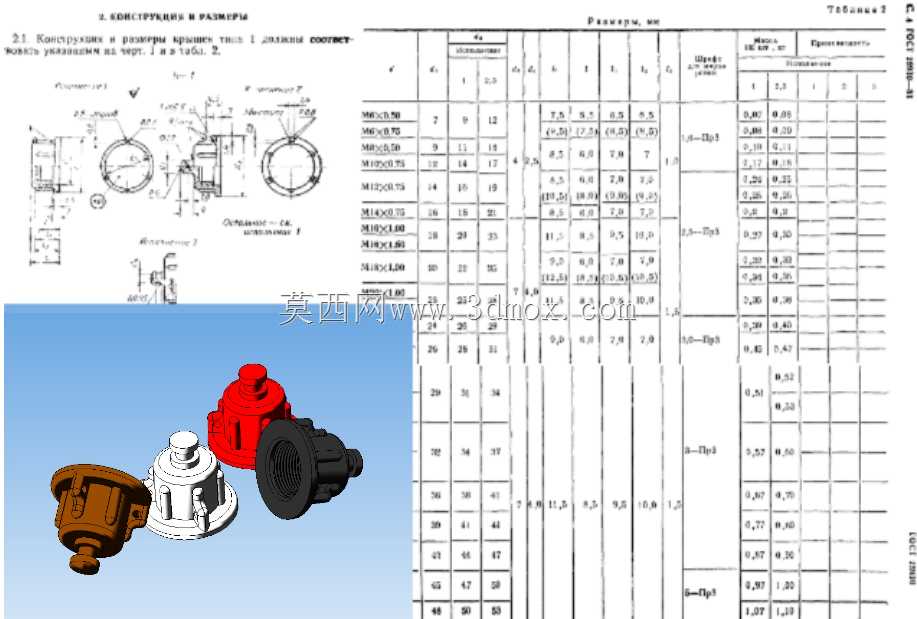

外螺纹M8x0.5连接器1型盖结构设计

　　这类带外螺纹的连接器端盖，主要应用在低压流体管路、小型气动控制回路、弱电信号接线端口的末端防护场景，日常在小型自动化设备的气路分支、仪器仪表的外接测试端口、户外小型接线端子的防护端都能见到这类零件的身影，核心作用是在对应端口闲置时实现密封防尘，避免管路内部进入杂质、或是接线端受潮氧化，部分带密封槽的同类型结构还能承受0.1-0.3MPa的低压工况，防止管路内部介质泄漏。

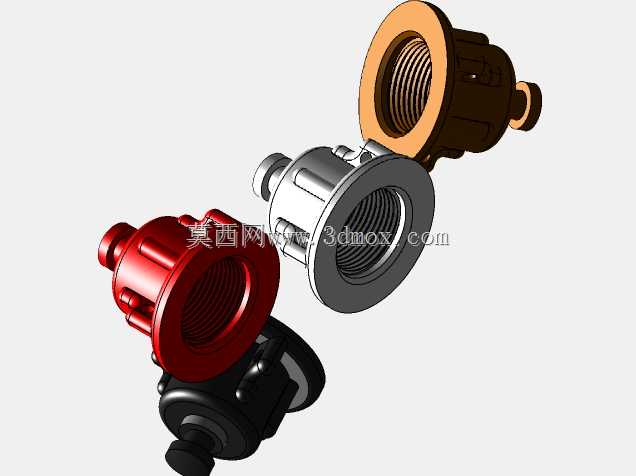

　　从结构设计逻辑来看，这款端盖采用M8x0.5的细牙外螺纹，细牙螺纹的螺距更小，螺纹升角更低，自锁性能优于同公称直径的粗牙螺纹，在频繁拆装、或是存在小幅振动的工况下不容易出现松脱，同时细牙螺纹的牙型更浅，拧入时对配套连接器内螺纹的磨损更小，适合需要反复拆装的测试端口、临时封堵场景。端盖的头部设计了多道均布的防滑棱，不需要借助扳手等工具，徒手就能完成拧紧和拆卸操作，在设备日常维护、端口临时封堵的场景下能大幅提升操作效率，防滑棱的高度和间距经过适配，即使操作人员佩戴薄型劳保手套也能获得足够的摩擦力，不会出现拧动打滑的问题。

　　端盖的密封结合面做了平整的端面处理，使用时可以搭配厚度0.5-1mm的丁腈橡胶平垫片，拧紧后垫片被压缩填充结合面的微观间隙，实现IP65级别的防尘防水效果，完全能满足普通工业车间、户外非极端恶劣环境下的端口防护需求。端盖的内部做了深度适配的空腔，不会和连接器端部伸出的插针、阀芯等结构发生干涉，空腔的内壁和连接器端部的径向间隙控制在0.2-0.3mm，既可以保证端盖能顺畅拧入，又能避免间隙过大导致外部灰尘、水汽顺着螺纹缝隙渗入端口内部。

　　从安装边界尺寸来看，这款端盖拧入配套M8x0.5内螺纹端口后，轴向突出的总长度控制在10mm以内，头部的最大外径为12mm，相邻两个安装端口的中心距只要大于14mm就不会出现安装干涉，对设备面板、集成阀岛的布局密度非常友好，不会因为端盖尺寸过大挤占周边零件的安装空间。端盖的螺纹有效啮合长度设计为5mm，按照螺纹连接的强度计算，这个啮合长度完全能满足低压防护场景下的连接强度要求，即使受到意外的轴向拉扯也不会出现螺纹滑牙、端盖脱落的问题。

　　在实际选型适配时，需要注意配套连接器的内螺纹精度要和端盖的外螺纹精度匹配，通常选用6H/6g的公差配合就能保证顺畅拧入同时不会出现间隙过大的问题，如果是用于有轻度腐蚀的工况，可以将端盖的材质更换为304不锈钢，普通工况下采用PA66加玻纤的工程塑料材质就能满足使用需求，同时还能降低零件重量和生产成本。这类端盖的建模过程需要重点关注螺纹收尾的结构处理，避免出现螺纹收尾过长导致无法完全拧入的问题，同时头部防滑棱的拔模角度要控制在1度以内，保证注塑或者机加工时的脱模顺畅，不会出现棱边缺损的问题。端盖的端面边缘做了R0.3的圆角处理，既可以去除加工毛刺避免操作人员被锐边划伤，又能在拧紧时让垫片的受力更加均匀，不会因为锐边切割垫片导致密封失效。
