适配10至15毫米绳索的索具悬吊滑轮结构

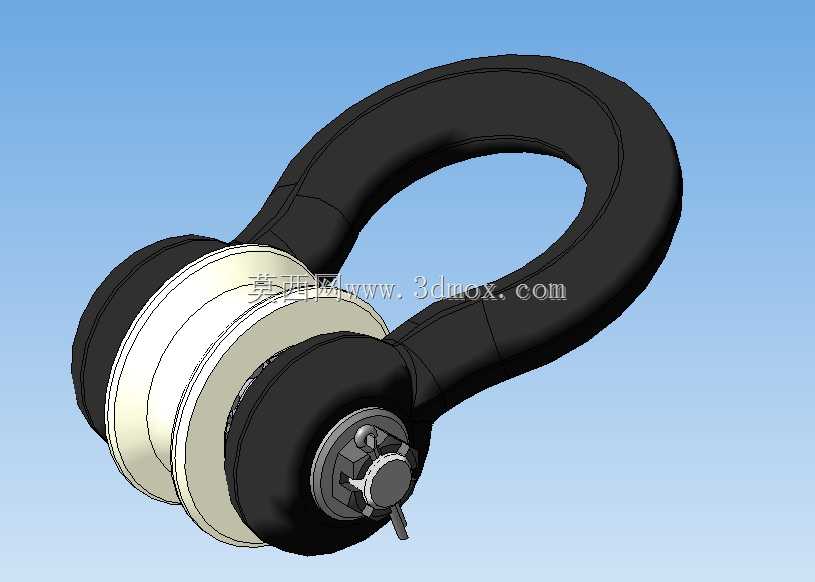

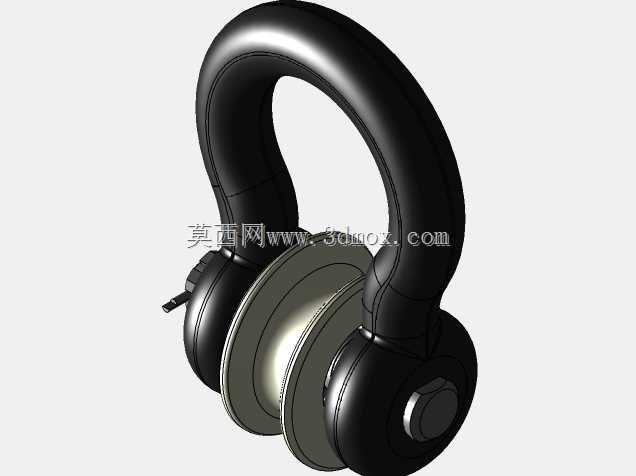

　　在起重吊装、物料转运、高空作业悬吊的现场工况里，这类适配10-15mm直径绳索的悬吊滑轮，是索具系统里承担载荷转向、降低绳索磨损的核心受力构件，区别于定轴式的导向滑轮，这款带集成吊环结构的滑轮，不需要额外搭配卸扣即可直接挂接在吊点上，能减少现场索具拼接的连接节点，降低多节点配合带来的失效风险。从结构设计逻辑来看，整体采用U形锻造吊环与滑轮组集成的布局，吊环部分做了大圆弧过渡处理，避免直角应力集中，在额定载荷下的应力分布更均匀，不会出现局部应力超限的问题；滑轮部分采用双轮缘槽结构，轮槽的曲率半径严格匹配10-15mm绳索的外径范围，既可以容纳单根绳索做转向导向，也能支持双分支绳索的穿绕布置，适配不同的吊装倍率需求。

　　轮槽表面做了光滑圆弧处理，没有尖锐棱角，能避免绳索在反复弯折、滑动过程中出现外层钢丝断丝或者纤维绳磨断的问题，延长索具的整体使用寿命。滑轮的轮体采用中空减重结构，在保证轮缘强度、轮轴压装强度的前提下，尽可能降低自身重量，减少吊点位置的无效载荷占比，让吊装作业的有效载荷占比更高。轮轴部分采用带锁紧销的固定结构，轴端设置开槽螺母配合开口销防松，在长期受振动、交变载荷的工况下，不会出现轴窜动、螺母松脱的问题，日常维护时只需要拆下开口销即可松开螺母，抽出轮轴完成滑轮轴承的润滑或者轮体更换，维护操作不需要复杂的专用工具，适合野外作业现场的快速维保。从安装边界来看，U形吊环的内孔尺寸适配常规的起重吊耳、吊钩挂接尺寸，

　　挂接后吊环可以在吊点上做小角度的自由摆动，补偿吊装过程中绳索的角度偏移，不会因为吊点与载荷位置不对中出现卡滞、别劲的问题。滑轮的整体宽度控制在紧凑范围内，在狭窄的吊装空间里也能顺利布置，不会和周边的结构件、防护栏发生干涉。实际应用场景中，这类滑轮既可以用在小型起重机的臂头导向位置，也可以搭配在临时悬吊的工装架上，作为高空作业人员安全绳的导向构件，还能在工厂内的重型设备移位作业中，配合手拉葫芦做载荷的转向牵引，适用的场景覆盖了建筑施工、设备安装、仓储转运、电力架线等多个需要绳索导向、载荷悬吊的领域。设计过程中，轮轴的剪切强度、吊环的拉伸强度都按照对应绳索破断拉力的1.5倍安全系数做校核，保证在过载冲击的工况下，

　　不会出现结构断裂的失效问题；轮体的转动阻力经过优化，轴承部位采用密封式结构，能阻挡现场的粉尘、雨水进入轴承内部，在户外露天工况下长期使用也不会出现转动卡滞的问题。和传统的分体式滑轮加卸扣的组合相比，集成式的结构减少了两个连接配合面，安装时只需要一次挂接即可完成固定，不需要额外组装卸扣与滑轮，能缩短现场索具布置的准备时间，同时也避免了分体式组件之间因为配合间隙过大出现的晃动、碰撞噪音。轮缘的厚度经过反复验算，在绳索出现偏角的时候，轮缘能承受绳索的侧向挤压力，不会出现轮缘变形、绳索脱槽的问题，即使在吊装过程中载荷出现小幅度的摆动，绳索也能始终保持在轮槽内部，不会出现脱槽卡绳的故障。
