带铝型材安装座的双编码器输送机架

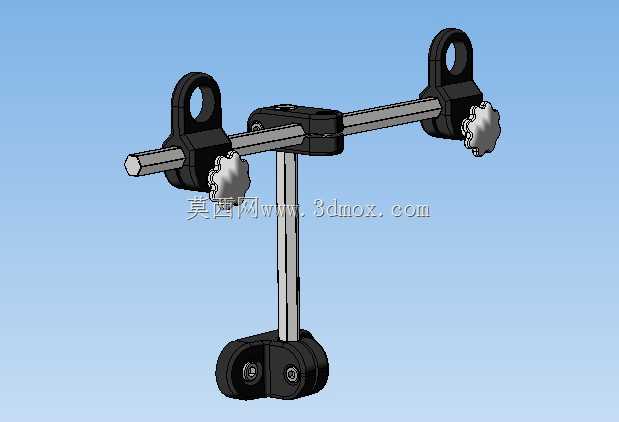

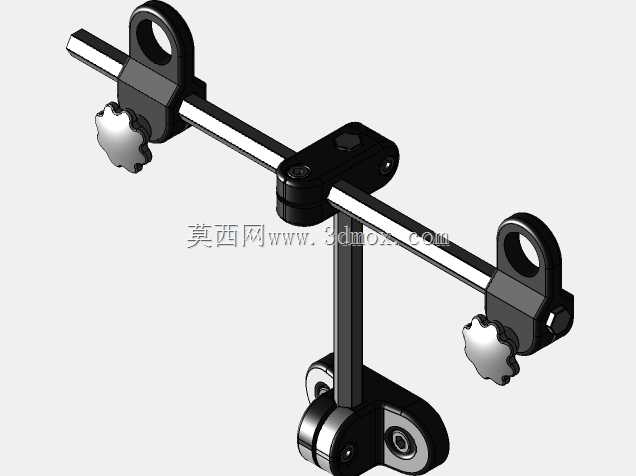

　　这套双编码器安装机架，是专门适配皮带输送机、辊筒输送机运行速度、位移同步检测场景设计的安装构件，主要解决单编码器检测存在的打滑误差、双侧运行不同步无法识别的现场问题，在物流分拣线、包装输送线、板材加工进料线这类对输送位置精度要求较高的工位上，这类双编码器安装结构的实用性非常突出。从结构设计逻辑来看，整个机架采用十字交叉杆系作为支撑主体，横向光杆用来布置两个编码器安装座，竖向光杆则负责和输送机侧部的铝型材机架做固定连接，所有夹紧部位都采用带手拧滚花螺母的对开式夹座结构，不需要额外借助扳手类工具，现场调试的时候就能快速调整两个编码器的横向间距，也能上下调整整个安装架的高度位置，适配不同直径的检测轮、不同高度的输送面安装需求。

　　底部的固定夹座是专门针对工业铝型材的槽型尺寸设计的，夹紧块的咬合面做了防滑齿纹，锁紧之后不会因为输送机运行的长期振动出现位置偏移，能保证编码器检测轮始终和输送面或者被输送工件表面保持稳定的接触压力，避免出现检测丢脉冲、数据跳变的问题。横向布置的两个编码器安装吊耳，内孔尺寸适配常规外径的旋转编码器本体，吊耳侧面的顶丝孔可以用来锁紧编码器外壳，防止编码器随检测轮转动导致接线扭断，每个吊耳配套的滚花调节螺母，还能单独微调对应编码器的前后伸出位置，就算两个编码器的检测轮厚度存在细微差异，也能通过微调保证两个轮都贴合检测面。从安装边界尺寸来看，横向光杆的有效调节行程可以覆盖常规输送机0.3到1.2米范围内的双侧检测点布置需求，

　　竖向光杆的高度调节范围能满足距离输送面50到300毫米的安装空间要求，整个架体所有杆件都采用标准镀铬光轴，夹座采用增强尼龙加玻纤的材质，整体重量轻，不会给铝型材机架带来额外的承重负担，同时耐车间内的油污、粉尘侵蚀，长期使用不会出现锈蚀卡滞的问题。在实际现场使用中，这套机架可以同时安装两个同型号的旋转编码器，分别检测输送机左右两侧的运行线速度，当两侧速度差超过设定阈值的时候，控制系统就能及时识别皮带跑偏、辊筒卡滞、单侧打滑的故障，避免因为输送不同步导致的工件堆料、皮带磨损撕裂问题；也可以一个编码器做速度闭环反馈，另一个做位置计数冗余，就算其中一个编码器出现信号故障，另一个也能临时维持设备运行，减少非计划停机的时间。

　　设计的时候特意规避了焊接式机架的不可调缺陷，所有连接位置都采用可松脱的夹紧结构，不需要现场做钻孔、焊接加工，只要把底部夹座卡在输送机铝型材的T型槽里，锁紧螺母就能完成固定，后期如果要调整检测位置、更换不同型号的编码器，只需要松开对应位置的夹座就能调整，适配性比定制焊接支架强很多。夹座的对开面做了定位止口，锁紧之后不会出现杆件转动、下垂的问题，手拧螺母的夹紧力经过校核，成年人手拧到位之后就能提供足够的锁紧力矩，不需要额外加力锁紧，避免夹座因为受力过大出现开裂。整个架体的外露棱角都做了倒圆角处理，安装调试的时候不会划伤操作人员的手部，所有金属杆件表面都做了防锈处理，在潮湿、多粉尘的车间环境里也能长期保持外观完好，不会因为锈蚀导致调节卡滞。
