可移动安装式带式输送设备结构设计

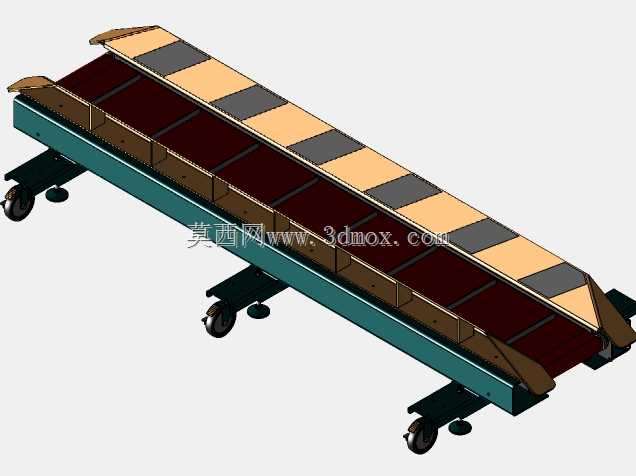

　　这款带式输送设备在结构设计阶段就瞄准了车间内零散工位间的短距离物料转运需求，区别于固定安装的长距离皮带线，它自带可调节支撑脚轮与支腿结构，能在不破坏车间地面、无需预埋地脚螺栓的前提下快速完成布设，适配多品种小批量生产模式下频繁调整工位布局的生产场景，常见于机加工车间工序间工件转运、仓储分拣环节的包裹输送、装配线旁的物料补料输送等场景，也可临时接入已有生产线作为应急补料段使用，解决固定输送线无法覆盖的临时输送需求。设备主体框架采用型钢焊接成型，在保证整体结构刚性的同时控制了整机自重，方便人工推移调整位置；底部的支撑结构分为两部分，带刹车的万向脚轮负责设备移位时的行走，到位后可旋下固定式支撑脚，将整机载荷从脚轮转移到支撑脚上，

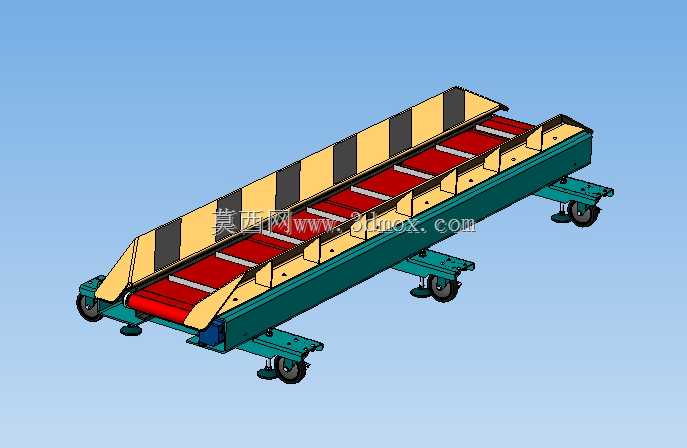

　　避免输送过程中设备移位，同时支撑脚的高度调节范围可以适配不同高度的对接设备，不管是对接机床出料口、工作台台面还是周转箱高度，都能通过调整支脚高度实现输送面的平顺对接，减少物料转接时的磕碰掉落风险。输送面采用分段式托板支撑结构，区别于传统托辊支撑的皮带线，这种平板支撑结构能让皮带运行更平稳，输送小型零件、零散物料时不会出现卡料、物料从托辊间隙掉落的问题，适合输送尺寸较小、外形不规则的加工件；两侧的挡边结构采用分段式黄黑警示配色设计，既可以在视觉上提醒操作人员注意输送区域边界，避免衣物、工具卷入输送机构，也能在物理上阻挡物料从皮带两侧滑落，挡边与皮带之间预留了合理的间隙，既不会摩擦皮带造成额外磨损，也能阻挡大部分常规尺寸的物料外溢。

　　设备的驱动端布置在机身下部，采用集成式安装结构，减少了外露的传动部件，既降低了车间粉尘、切屑对传动部件的侵蚀，也能避免传动部件外露带来的安全隐患；张紧结构设计在机身两端的辊筒安装座上，无需拆解机身护板即可完成皮带张紧度的调整，日常维护时只需松开安装座锁紧螺栓，调整辊筒位置后重新锁紧即可完成张紧作业，大幅降低了一线维护人员的操作难度。整机外形尺寸控制在285x2500mm的规格范围内，2500mm的输送长度刚好覆盖两个相邻工位间的常规间距，285mm的输送宽度适配大部分小型机加工件、包装件的输送需求，安装时无需预留额外的固定安装空间，只要在地面留出对应长宽的平整区域即可完成布设，设备整体的转弯半径控制在合理范围，

　　在车间通道内推移时可以顺利通过常规宽度的车间门与通道转角，不会出现卡滞问题。设计过程中还考虑了不同工况的适配性，支撑脚的调节行程可以覆盖±50mm的高度差，即使地面存在一定的不平整度，也能通过调整各个支脚的高度将输送面调整到水平状态，避免皮带跑偏；皮带选用耐磨防滑的材质，既能输送普通的纸箱、塑料件，也能输送带有少量切削液的金属加工件，不会出现物料打滑停滞的问题；机身表面采用喷塑处理，耐油污、耐锈蚀，适合在机加工、仓储等存在少量油污、粉尘的环境下长期使用，日常清理时只需用抹布擦拭即可去除表面的油污与积尘。在结构细节上，两端的进料与出料位置都设计了倾斜导料结构，进料端的导料板可以引导物料平顺滑落到皮带上，避免物料直接砸向皮带造成皮带损伤，出料端的导料结构可以让物料顺着导板滑落到接料位置，减少物料掉落时的冲击；所有的外露螺栓都采用内六角结构，避免突出的螺栓头勾挂操作人员衣物或者物料包装袋，提升设备使用的安全性。这款设备的设计没有追求过高的输送速度与过大的载荷，而是聚焦在灵活部署、快速调整、低维护成本的核心需求上，对于不需要长距离固定输送、需要频繁调整生产布局的中小规模生产车间来说，这种可移动的带式输送设备比固定安装的输送线有着更强的场景适配性，既可以单独作为短距离输送设备使用，也可以多台拼接组成更长的临时输送线，满足不同场景下的输送需求。
