350mm行程左驱直线运动滑台模组

　　这款直线运动滑台在3C电子装配产线、小型物料移栽工位、检测设备进给轴上的应用十分普遍，日常选型时经常会碰到同规格不同安装接口的需求，做结构设计时首先要卡死的就是安装边界，避免和周边机架、走线槽、末端执行器产生干涉。从结构组成来看，该滑台采用铝型材作为主体基座，型材本身的槽道可以兼容标准T型螺母，不需要额外加工安装孔就能快速固定在设备台面上，对于小批量定制设备的搭建来说能省不少机加工周期。驱动端布置在滑台左侧，配套的伺服电机通过联轴器直接和内部传动组件连接，省去了同步轮传动的间隙问题，重复定位精度能满足大部分0.02mm级别的进给需求，日常用来做点胶工位的Z轴抬升、视觉检测的X向扫描、小型零件的工位转移动作都完全够用。

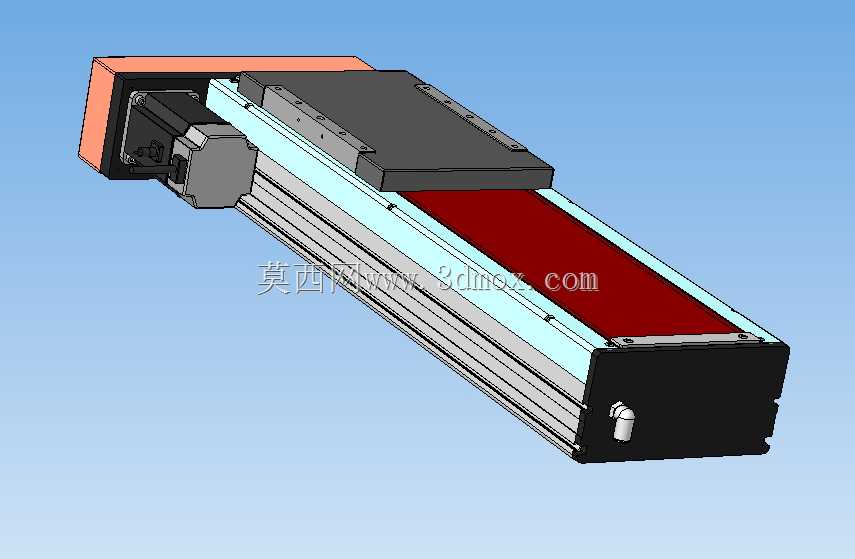

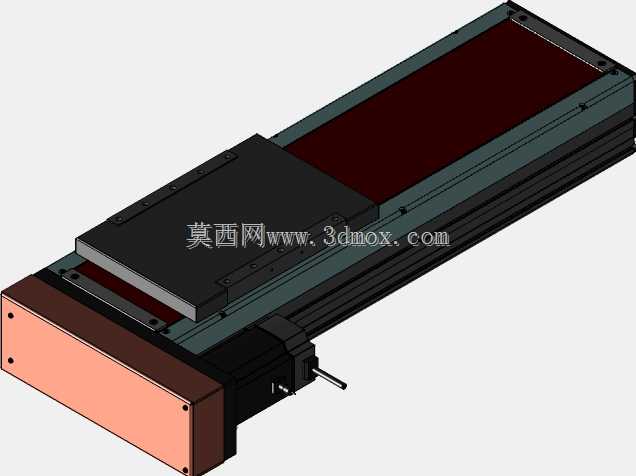

　　滑台的有效行程设定为350mm，这个行程段刚好覆盖桌面级小型自动化设备的常用进给范围，整体总长度比有效行程长出约180mm，其中左端电机安装座占120mm左右，右端端盖及限位缓冲结构占60mm，做布局时要在两端预留至少20mm的走线和维护空间，避免电机接头、端部油嘴被机架挡住。滑台的滑动部分采用密封式钢带防护结构，上盖的黑色防护板能阻挡车间里的铝屑、粉尘进入内部导轨和传动副，红色的密封钢带沿着滑台运动方向全程覆盖，日常维护只需要定期从端部的注油嘴补充润滑脂即可，不需要频繁拆解清理内部，适合在有少量粉尘的机加工周边工位、装配车间环境使用。滑台的动子滑块上预留了标准的螺纹安装孔阵列，孔位间距兼容通用的末端执行器安装标准，

　　不管是装气动夹爪、吸盘支架还是检测探头，都不需要额外做转接板，能直接对接市面上大部分标准工装。设计这款滑台的三维模型时，首先要确认的是型材截面的基准统一，所有安装孔的位置都以型材底部的定位槽为基准标注，避免装配时出现累计误差；电机安装座的止口尺寸要和所选伺服电机的法兰止口严格匹配，同轴度公差控制在0.02mm以内，防止联轴器运转时出现偏磨异响。端部的限位结构除了硬限位块之外，还预留了光电传感器的安装槽位，用户可以根据自己的控制需求加装原点、正负限位传感器，不需要额外在型材上打孔攻丝。滑台侧面的走线槽集成在型材本体上，电机线、传感器线可以顺着侧边的槽道布置，不会和运动的滑块产生剐蹭，整体走线更加整洁。在实际选型计算时，

　　这款滑台的水平负载能满足15kg以内的匀速运动需求，垂直安装时要搭配带刹车的电机，防止断电后滑块下滑。做设备布局时还要注意，滑台的驱动端电机如果是侧装或者倒装，要提前确认电机的出线方向，避免和周边的机架立柱产生干涉，必要时可以调整电机安装座的方向，不过这款滑台的电机座是和基座一体化设计的，电机出线方向默认朝向左侧下方，做三维布局时要提前留好线缆的弯曲半径，一般线缆弯曲半径不小于线缆直径的6倍，防止长期弯折导致线芯断裂。另外滑台底部的安装面平面度要求控制在0.05mm以内，如果安装台面的平面度太差，强行锁紧安装螺丝会导致型材基座变形，内部导轨的平行度超差，运转时会出现卡顿、阻力变大的问题，长期使用还会加速导轨和传动副的磨损，缩短使用寿命。这款滑台的整体结构紧凑，没有多余的外凸结构，在多轴搭建时可以直接通过连接板组成XY十字滑台或者XYZ三轴模组，不需要额外设计复杂的转接结构，对于快速搭建小型自动化工作站来说非常实用。
