双动平台同步带直线传动模组结构

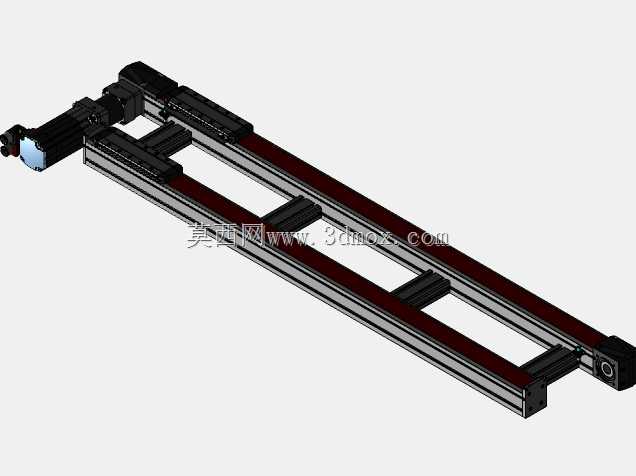

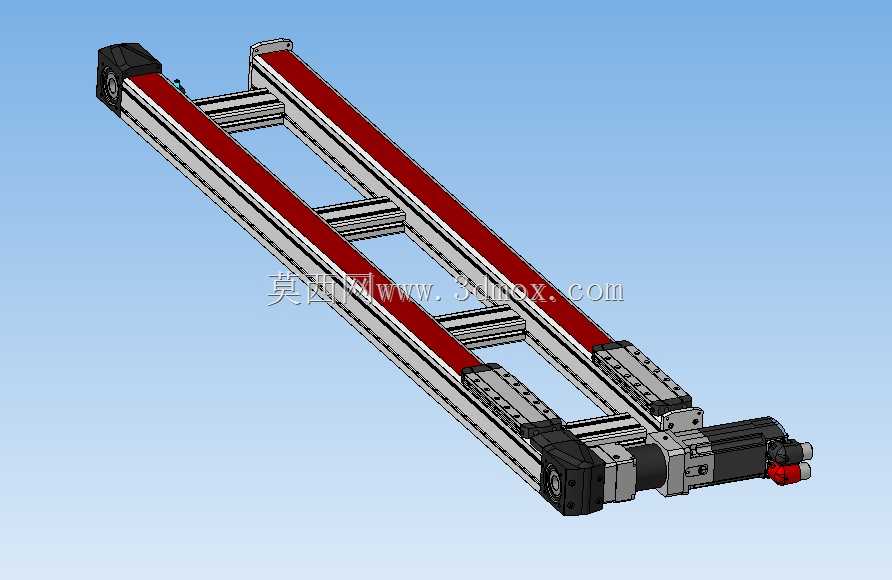

　　这款带双动平台的同步带直线传动结构，在3C电子组装、新能源电芯搬运、包装线物料移载这类需要长行程、中轻载往复输送的场景里适配性极强，相比丝杆传动模组，它的运行噪音更低、长行程下的成本控制更优，同时同步带的弹性缓冲特性还能避免硬碰撞对驱动端的冲击，很适合节拍稳定、负载在几十公斤以内的工位布局。从结构设计逻辑来看，主体承载框架采用60mm边长的标准工业铝型材拼接，两根平行铝型材作为主梁，中间通过横置的同规格铝型材做加强连接，既保证了整体机架的抗弯刚度，又能直接利用铝型材的T型槽完成安装固定，不需要额外做焊接或者定制机加框架，现场安装时可以直接通过T型螺栓把整个模组固定在设备机架上，安装边界的适配性很强，不管是水平卧式安装、

　　侧装还是小角度倾斜安装，只要做好两端支撑的固定，就能保证运行精度。传动部分采用两端同步轮张紧的布局，驱动端的同步轮直接和伺服电机输出端连接，省去了额外的联轴器转接结构，缩短了驱动端的轴向尺寸，另一端的从动轮集成了张紧调节结构，通过调整从动轮的安装位置就能张紧同步带，不需要额外设计张紧轮，减少了传动环节的零件数量，也降低了后期维护的复杂度。和普通单滑块同步带模组不同的是，这款结构配置了两个独立的滑动平台，其中一个和同步带的带夹做刚性连接，作为主动驱动平台，另一个平台不与同步带直接固连，作为第二被动平台，两个平台都通过线性导轨和铝型材主梁上的导轨安装面配合，滑动阻力小，定位精度稳定。

　　这种双平台的设计可以满足工位上需要两个独立移载点位的需求，比如在物料分拣工位，主动平台可以完成取料动作，被动平台可以搭载检测传感器或者辅助压合机构，两个平台可以根据工艺需求调整相对间距，不需要额外增加一套传动模组，能有效压缩设备的整体布局空间。导轨的安装面直接在铝型材主梁上做精加工基准，保证两根平行导轨的平面度和平行度控制在合理公差范围内，避免滑块运行时出现卡滞或者偏磨的问题，同步带的带夹采用嵌入式结构，卡在主动平台的安装槽内，夹紧力均匀，不会出现长时间运行后同步带打滑、窜动的问题。两端的同步轮座采用分体式机加结构，分别固定在两根铝型材主梁的端面，轴承座内配置深沟球轴承支撑同步轮轴，保证高速往复运行时的转动顺畅，

　　驱动端的电机安装座直接和主动端的同步轮座集成，电机输出轴和同步轮轴采用同轴直连设计，传动背隙小，重复定位精度可以满足大部分通用自动化工位的需求。在实际选型应用时，需要注意安装面的平面度误差不能超过0.2mm每米，避免铝型材机架受迫变形导致导轨卡滞，同步带的张紧力要调整到合适范围，张紧力过大会加剧同步轮和轴承的磨损，张紧力过小则会出现传动丢步、定位不准的问题。被动平台可以根据实际工艺需求加装不同的工装夹具，比如真空吸盘、气动夹爪或者检测探头，因为它不直接受同步带的驱动力，运行时的稳定性更好，适合搭载对振动敏感的检测类元件。整个模组的走线可以沿着铝型材的T型槽布置坦克链，坦克链的一端固定在机架上，另一端随主动平台移动，被动平台的线缆可以通过拖链分槽布置，避免线缆在往复运动中出现拉扯磨损。另外，两端的同步轮座位置预留了限位开关和原点开关的安装位，可以直接加装光电式或者机械式限位，防止平台超程运行造成设备碰撞，不需要额外设计限位安装支架，进一步减少了现场安装的加工工作量。这种结构的维护成本也很低，同步带属于易损件，后期更换时只需要松开从动端的张紧结构，就能拆下旧同步带更换新件，不需要拆解整个模组的导轨和平台，日常维护只需要定期给导轨加注润滑脂，检查同步带的张紧状态即可，适合在量产的自动化设备上做标准化模块应用，能大幅缩短设备的设计和装配周期。
