350mm行程下置驱动直线运动滑台模组

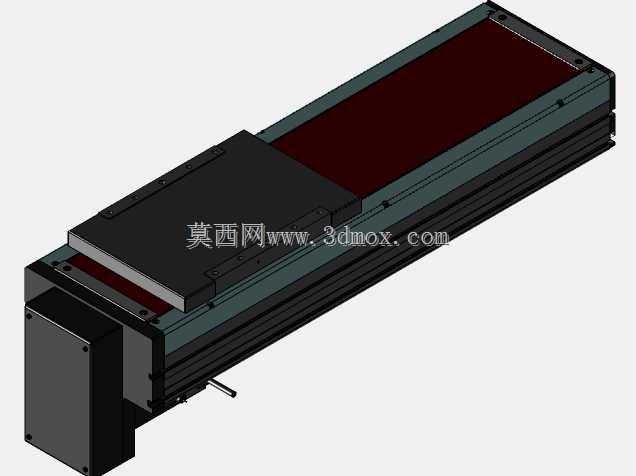

　　在3C电子组装、小型零件精密分拣、实验室自动化采样这类对直线运动精度有稳定要求的工位上，这类短行程下置电机的直线滑台是非常常见的执行部件，区别于侧装或者后装电机的同行程模组，下置电机的布局能大幅压缩模组整体长度方向的安装空间，对于设备内部安装位局促、需要在有限机架尺寸内排布多轴运动机构的场景来说，这种结构的空间利用率优势非常明显。这款模组额定行程设定为350mm，刚好覆盖多数小型自动化工位的往复运动距离需求，既不会因为行程过短无法满足工位动作覆盖要求，也不会因为行程冗余增加不必要的结构成本与安装空间占用。从结构设计逻辑来看，这款模组采用全封闭钢带防护结构，上盖的密封钢带能阻挡车间环境里的切削碎屑、粉尘、

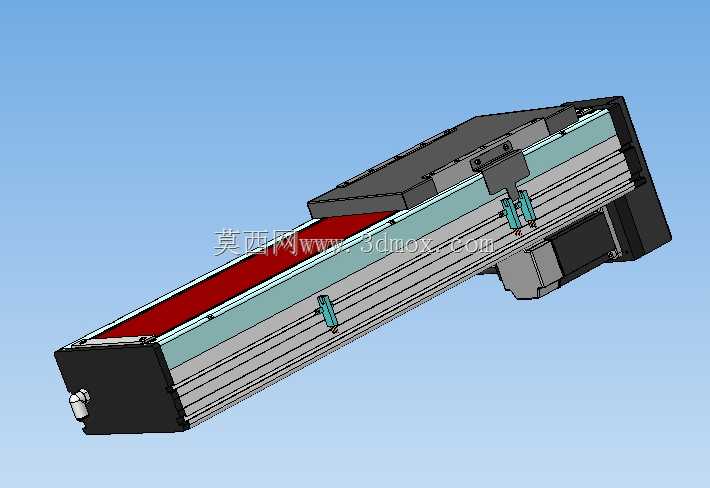

　　装配环节产生的细小杂物进入导轨与丝杆传动腔，在有少量浮尘的普通装配车间、甚至有少量切削液飞溅的轻加工工位上，都能维持内部传动副的清洁度，降低日常维护的频次。驱动电机布置在滑台本体下方，通过同步带轮结构将动力传递到内置的滚珠丝杆副，这种传动布局一方面让滑台的整体重心更靠近安装基准面，高速往复运动时的整机晃动量比侧装电机结构更小，运动稳定性更好；另一方面电机的接线端可以顺着安装面下方走线，不会和滑台上方搭载的执行器、拖链内的其他管线产生运动干涉，设备布线时的空间规划更灵活。滑台的滑动部分采用双直线导轨副搭配滑块的导向结构，相比单导轨支撑的同规格滑台，双导轨结构能承受更大的偏载力矩，当滑台搭载的夹爪、检测探头等执行件存在偏心安装情况时，

　　导轨不会因为单侧受力过大出现过早磨损，运动过程中的直线度保持能力也更强，长时间运行后的定位精度衰减速度更慢。滑台的侧面预留了标准化的传感器安装槽位，用户可以根据实际工位的行程限位需求、原点定位需求，直接在槽位内加装光电式或者机械式限位开关，不需要额外在滑台外部焊接或者打孔安装传感器支架，现场改装和调整的效率很高。安装边界方面，滑台的底部设置了等间距排布的安装定位孔，既可以直接通过螺栓固定在水平安装基准面上，也可以搭配连接板实现垂直安装或者侧装，适配不同设备的安装姿态需求；滑台的动子滑座上预留了成组的螺纹安装孔，能直接适配市面上多数标准规格的气动夹爪、真空吸盘支架、视觉检测相机安装板等末端执行件，不需要额外加工过渡连接板就能完成装配。

　　在实际选型使用时，需要注意这款模组的下置电机结构会增加本体的垂直方向高度，在垂直安装使用场景下，要提前核算安装空间的垂直方向净空尺寸，避免出现电机和设备下层结构干涉的问题；同时因为采用同步带传动连接电机与丝杆，长期高速往复运行后需要定期检查同步带的张紧力，避免因为同步带松弛出现传动间隙增大、定位精度下降的问题。这款模组的结构设计充分考虑了小型自动化设备的集成需求，没有冗余的结构设计，所有安装接口都采用行业通用的标准尺寸，不管是用于新设备的机构设计选型，还是对老旧设备的原有直线运动机构进行替换升级，都能快速完成适配，不需要对设备原有安装结构做大规模改动。
