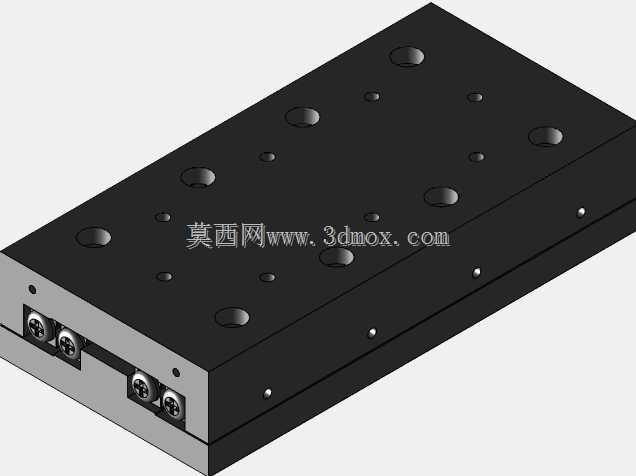

d4规格160mm行程交叉滚轮线性导轨结构

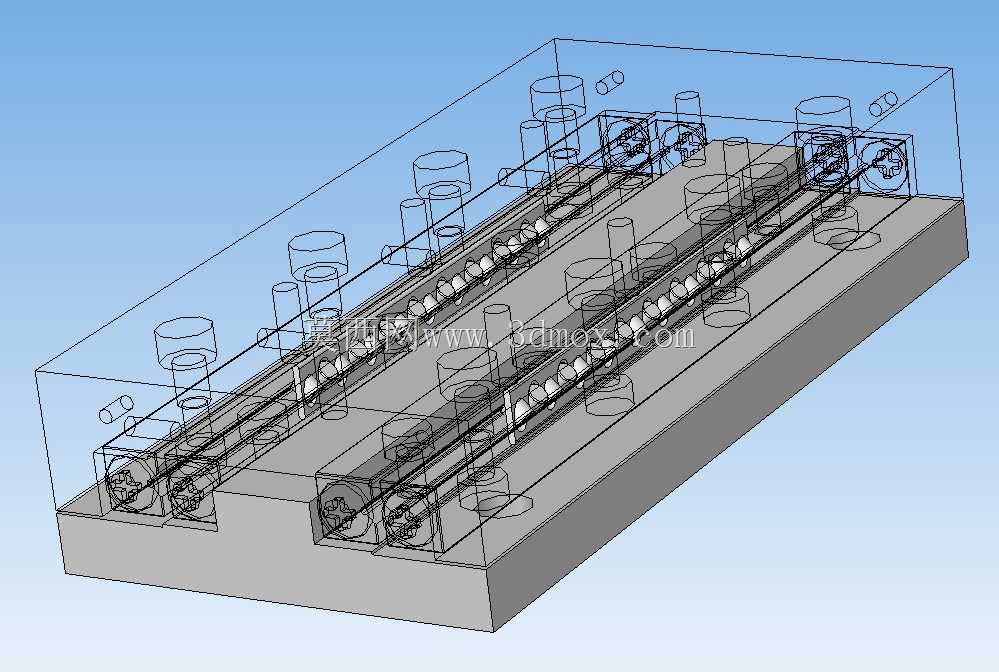

　　这款交叉滚轮线性导轨的核心导向单元采用直径4mm的交叉排布滚柱，额定有效行程覆盖160mm，整体采用双轨平行对称布局，区别于传统滚珠导轨的点接触受力形式，滚柱与轨道滚道之间为线接触状态，在同等安装截面尺寸下能承受更高的径向、反径向及侧向载荷，同时抗倾覆力矩表现更优，适合安装空间紧凑但负载要求较高的精密传动场景。从结构设计逻辑来看，导轨的基座采用一体化铣削成型工艺，两条平行滚道与安装基准面一次装夹加工完成，从工艺端消除了二次装夹带来的平行度误差，滚道表面做了淬硬处理，表层硬度保持在HRC58-62区间，能长期承受往复滚动摩擦而不出现过早磨损。滚柱保持架采用分段式限位结构，避免高速往复运动时保持架出现窜动卡顿，

　　两端的限位端盖集成了简易防尘结构，能阻挡大部分加工场景下的切屑、粉尘进入滚道内部，减少日常维护频次。在实际工业应用中，这类小行程交叉滚轮导轨常被用在精密检测设备的测头进给单元、小型自动化装配工位的短距离滑台、光学调焦机构的直线导向模块，以及半导体封装设备的晶片移送工位，相比普通直线轴承搭配光轴的导向形式，它的行走平行度可以控制在微米级，往复定位精度衰减极慢，长期运行不需要频繁调整预紧。安装边界方面，导轨基座的安装孔采用沉头设计，沿导轨长度方向等距排布，安装时可以直接通过内六角螺栓从上方锁固在设备安装基准面上，不需要额外设计压板结构，滑块部分的安装面同样预留了标准螺纹孔，负载台可以直接贴合锁附，不需要额外做转接板。设计时需要注意，

　　这类交叉滚轮导轨的预紧力是通过滚道与滚柱的尺寸选配实现的，不需要像滚珠导轨那样通过端盖螺栓调整预紧，因此安装时不需要额外施加侧向顶紧力，只要保证安装基准面的平面度在0.02mm以内即可，避免基座受迫变形导致滚道扭曲，出现运行卡滞或磨损加剧的问题。不同于大行程重载导轨的冗余设计，这款小规格导轨的整体结构做了极致的轻量化处理，基座壁厚控制在合理区间，在保证刚性的前提下尽可能降低自身重量，适合集成在对重量敏感的移动滑台部件上，降低驱动单元的负载。滚柱的交叉90度排布设计，让导轨在各个方向的受力能力保持一致，不管是垂直安装、水平安装还是侧装，都能保持稳定的导向精度，不会因为安装方向变化出现负载能力下降的问题。两端的限位块采用硬橡胶缓冲材质，

　　当滑块运动到行程端点时能吸收剩余动能，避免刚性碰撞导致滚柱或滚道出现压痕损伤，日常使用时如果需要搭配外置限位传感器，可以直接在导轨侧面预留的安装槽内固定传感器支架，不需要额外打孔破坏基座结构。从摩擦特性来看，交叉滚柱结构的滚动摩擦系数极低，启动阻力几乎可以忽略，即使是搭配小功率的微型丝杆或者音圈电机驱动，也能实现平滑的低速微动，不会出现爬行现象，这一点对于需要微米级进给的精密检测、调焦场景尤为重要。在维护层面，导轨的滚道预留了润滑脂注入口，定期补充少量锂基润滑脂即可保证长期运行顺畅，不需要复杂的油路设计，适合免维护或少维护的工业设备场景。
