集成制动单元的三菱HG系列交流伺服电机

　　在自动化生产线、数控机床进给轴、工业机器人关节、高精度物料搬运设备这类对停机定位精度、负载保持能力有硬性要求的传动场景中，普通不带制动的伺服电机往往会在驱动器断电、伺服使能断开后，受垂直轴负载重力、传动链反向作用力影响出现轴端滑移，轻则造成工位定位偏移，重则引发设备碰撞、工件报废甚至安全事故，集成制动器的交流伺服电机正是为解决这类工况痛点设计的动力执行元件。

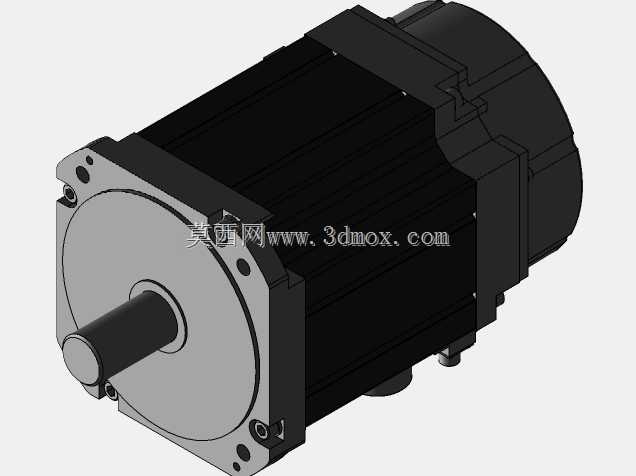

　　这款带制动器的交流伺服电机本体采用方形叠压定子外壳加端盖定位的结构，外壳表面设置轴向散热筋，可在额定转速连续运行时通过空气对流带走定子绕组产生的铜损与铁损热量，避免绕组温升过高导致绝缘老化加速、输出扭矩衰减。电机输出轴采用标准圆柱轴伸搭配平键槽设计，可通过键连接直接与联轴器、同步带轮、行星减速机输入端配合，轴伸端的端盖加工有标准止口与安装孔位，可直接适配常见的法兰安装工况，无需额外加工过渡转接板，能有效缩短设备装配时的传动链调试周期。

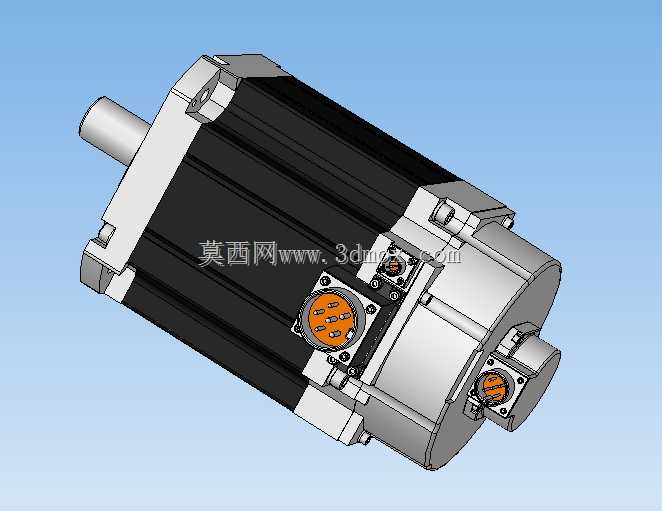

　　尾部集成的失电式制动器是这款电机区别于常规伺服电机的核心功能部件，制动器采用弹簧加压摩擦片式结构，正常伺服使能运行时，制动器线圈得电产生电磁吸力克服弹簧压力吸合衔铁，使摩擦片与转动部分完全脱开，不会给电机轴带来额外摩擦阻力，保证电机运行时的扭矩输出效率与转速平稳性；当驱动器断电、伺服使能断开或者设备触发急停信号时，制动器线圈瞬间失电，电磁吸力消失，弹簧会快速推动摩擦片压紧制动盘，通过摩擦力将电机输出轴锁死，可在数百毫秒内完成轴端制动，能够可靠保持垂直轴、大惯量负载的停机位置，避免负载下滑或轴端转动。电机尾部同时预留了动力线与编码器线的快插接口，采用圆形航空插头结构，插头处设置防松卡扣与密封圈，可在车间多粉尘、少量切削液飞溅的工况下保证接线可靠性，避免接线松动导致的编码器信号丢脉冲、动力缺相等故障。

　　从设计思路来看，这款电机在结构布局上将制动器单元布置在电机非输出端的尾侧，与编码器组件做同轴集成，没有额外增加电机的径向安装尺寸，仅在轴向长度上比同功率不带制动的伺服电机增加了制动器模块的厚度，对于设备安装空间紧凑、径向尺寸受限的设计场景非常友好，结构工程师在做设备布局时，仅需核对轴向安装预留空间即可完成选型适配，不需要重新调整周边传动部件的安装位置。电机的安装法兰采用标准方形法兰设计，止口直径、安装孔中心距、轴伸直径都符合通用伺服电机的安装尺寸规范，可直接替换同功率等级的其他品牌同规格带制动伺服电机，不需要修改设备上的安装板开孔尺寸，能够降低设备改型、备件替换时的设计与加工成本。

　　在实际选型应用时，需要注意制动器的静摩擦扭矩参数要匹配轴端负载的折算扭矩，通常要预留1.5倍以上的安全系数，避免大负载工况下制动时出现摩擦片打滑，无法可靠锁止轴端；同时要注意制动器的供电回路要与伺服使能回路做安全联锁，保证伺服使能断开前制动器可靠抱闸，制动器释放前伺服完成使能建压，避免出现抱闸状态下电机强行出力导致的摩擦片磨损、电机过载报警。另外这款电机的编码器采用高分辨率绝对值编码器，断电后可记忆当前轴位置，设备重新上电后不需要做回零操作即可直接运行，配合尾部的制动器，可在长时间停机后依然保持准确的位置记忆，适合需要频繁启停、高精度定位的装配、检测、加工类设备使用。

　　从安装边界来看，电机本体的方形外壳四个角做了倒角处理，安装时要预留足够的接线空间，保证尾部的航空插头可以顺利插拔，同时要注意电机输出轴与被驱动部件的同轴度误差控制在允许范围内，避免轴端承受额外径向力导致轴承过早磨损、制动器摩擦片偏磨。电机外壳设置有独立的接地端子，安装时需要可靠连接设备保护地，避免高频运行时的电磁干扰影响编码器信号稳定性，也可防止绕组绝缘击穿时外壳带电引发安全隐患。
