集成电动制动功能的直流伺服驱动电机

　　在自动化产线的垂直轴传动、高精度点位定位、需要断电锁止的工位场景中，普通伺服电机往往需要额外加装外置制动组件，不仅增加安装空间占用，还容易出现同轴度偏差、制动响应滞后等问题，这款集成电动制动器的直流伺服电机，正是针对这类工程痛点完成的一体化结构设计。从实际应用场景来看，这类电机广泛覆盖电子制造设备的贴装头驱动、数控机床的进给轴传动、物流分拣设备的精准启停机构、医疗检测设备的位移驱动单元，尤其是在存在垂直负载、断电后需要防止负载滑移下坠的工位，集成式的制动结构无需额外搭配制动抱闸安装座，能大幅缩减设备端的结构设计工作量。

　　从功能特性上看，这款电机将直流伺服驱动单元与失电式电动制动器整合在同一机壳内部，制动器的动作回路与电机动力回路做了协同适配，当电机动力输入切断的瞬间，制动机构会通过弹簧力压紧摩擦副完成输出轴锁止，响应延迟控制在毫秒级，完全能满足高速启停工况下的防溜车、防位移需求；而在电机正常通电运行时，制动器的电磁线圈会同步通电吸合摩擦片，完全释放输出轴的转动自由度，不会额外增加电机的运行阻尼，避免了外置制动器常见的拖滞扭矩损耗问题。电机本体采用高磁能积的永磁体作为励磁元件，搭配高密度的定子绕组，能在较小的机身体积下输出较高的额定扭矩，低速运行时的扭矩波动控制在极低水平，满足高精度传动的平稳性要求。

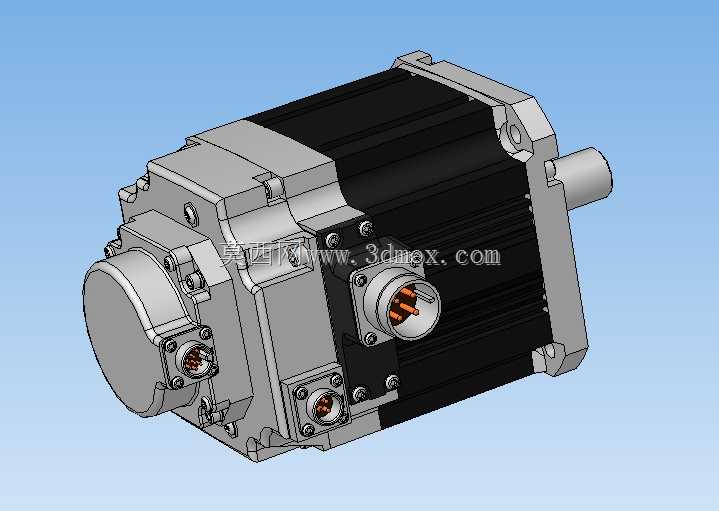

　　设计思路上，这款结构没有采用传统的电机后端盖外接制动模块的拼接方案，而是将制动器的安装腔体直接集成在电机的后端壳体内，输出轴从转子铁芯一直延伸至制动腔体内部，制动摩擦副直接与轴身做花键连接，取消了额外的联轴器转接结构，从根源上消除了连接间隙带来的传动误差。机壳的散热结构采用轴向分布的散热筋设计，既可以通过自然对流完成绕组与制动线圈的热量散发，也能适配强制风冷的安装场景，不会因为集成了制动组件导致整体散热能力下降。电机的接线接口采用侧置的多组航空插头布局，分别对应动力输入、编码器信号反馈、制动器控制回路，不同功能的接口做了防呆设计，现场接线时不会出现错插问题，接口的密封结构能满足车间常见的切削液飞溅、粉尘环境下的防护需求。

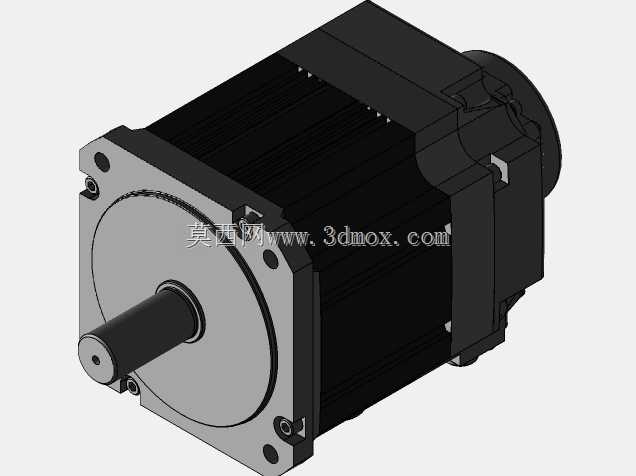

　　从安装边界与尺寸维度来看，这款电机的安装法兰采用标准的方形伺服电机安装尺寸，止口直径、安装孔位间距都符合通用伺服的安装互换标准，设备端做结构设计时，无需重新设计安装座，就能直接替换同功率等级的普通无制动伺服电机，大幅降低旧设备改造的设计成本。电机的输出轴轴径、键槽尺寸也匹配通用伺服的标准规格，搭配常规的联轴器、同步轮就能完成与负载端的传动连接。机身的总长度因为集成了制动结构，比同功率无制动电机略长，但相比电机加外置制动器的拼接方案，总轴向尺寸缩短了近三分之一，对于安装空间局促的设备内部布局非常友好。需要注意的是，安装时要保证电机法兰与负载安装面的贴合度，止口配合间隙控制在公差允许范围内，避免因为安装偏心导致输出轴承受额外的径向载荷，影响轴承与制动组件的使用寿命。制动器的控制回路需要单独匹配对应的直流供电规格，布线时要与电机动力线做适当的屏蔽隔离，避免动力线的电磁干扰影响编码器的信号传输稳定性。在日常的结构选型校核中，需要结合负载的转动惯量、所需的制动保持扭矩、最高运行转速三个核心参数来匹配对应规格的电机，这款集成结构的制动保持扭矩与电机额定输出扭矩做了匹配设计，能覆盖额定负载下的断电锁止需求，无需额外核算外置制动器的扭矩匹配度，减少了选型阶段的计算工作量。
