带交叉滚轮的短行程直线导轨结构

　　在精密滑台、检测工位、小型工装进给这类对安装空间有严格限制的直线运动场景里，常规滚珠导轨的滑块厚度、导轨端盖占用的轴向尺寸往往会挤占有效行程空间，交叉滚轮式直线导轨的结构设计恰好能解决这类痛点。本次呈现的导轨结构采用双轨平行布置方案，单根导轨有效行程覆盖4mm到120mm区间，适配小行程高精度的往复运动需求，常见于半导体检测设备的探针进给工位、光学调焦机构、小型自动化装配线的工件移位单元，这类场景不需要长行程传动，但对运动平顺性、空间占用率、安装刚性有较高要求。从结构设计逻辑来看，交叉滚轮导轨取消了传统滚珠导轨的保持架端盖结构，将圆柱滚轮以90度交叉排列在V型滚道内，相邻滚轮的轴线互相垂直，可同时承受径向、反径向以及横向的倾覆力矩，

　　相比同规格滚珠导轨，额定载荷能提升30%以上，且滚动体与滚道的接触为线接触，运行时的刚性表现远优于点接触的滚珠结构，在频繁启停、小幅往复的运动工况下，不会出现滚珠蠕动带来的爬行问题。设计过程中首先要明确安装边界：导轨本体采用嵌入式安装结构，底面与安装基面的贴合面做了0.01mm平面度要求，两端的安装沉孔位置与导轨滚道的位置度公差控制在0.02mm以内，避免安装时产生过定位导致滚轮卡滞。滚轮组件的预紧力通过导轨侧面的微调顶丝实现，不需要额外增加预紧垫片，装配时可根据实际负载情况调整预紧量，预紧后导轨的运行阻力控制在0.5N到2N区间，既保证无间隙传动，又不会因为预紧过大导致滚轮磨损加快。从外形尺寸来看，

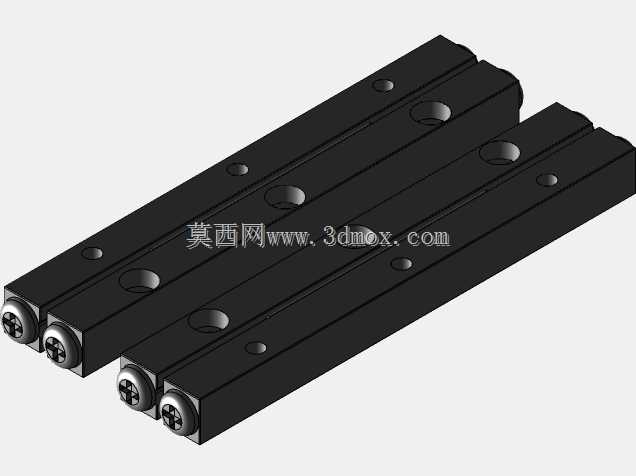

　　单根导轨的截面宽度控制在12mm，高度8mm，相比同载荷等级的滚珠导轨，截面尺寸缩小近40%，非常适合在狭小的设备内腔中布置。导轨两端设计了集成式限位块，不需要额外在设备基面上安装行程限位撞块，限位块内置聚氨酯缓冲垫，能吸收滑台运动到行程端点时的冲击，避免硬碰撞导致滚轮滚道产生压痕。滚轮采用轴承钢材质，滚道表面做了淬硬处理，硬度达到HRC58-62，淬硬层深度不小于1mm，保证长期运行的耐磨性能。在实际选型应用时，需要注意该类导轨的安装基面不能有明显的台阶差，若两个平行导轨的安装面高度差超过0.03mm，会导致单侧滚轮受力过载，缩短使用寿命；另外该结构的导轨适合水平安装使用，若要垂直安装使用，需要额外配置平衡机构抵消滑台自重，

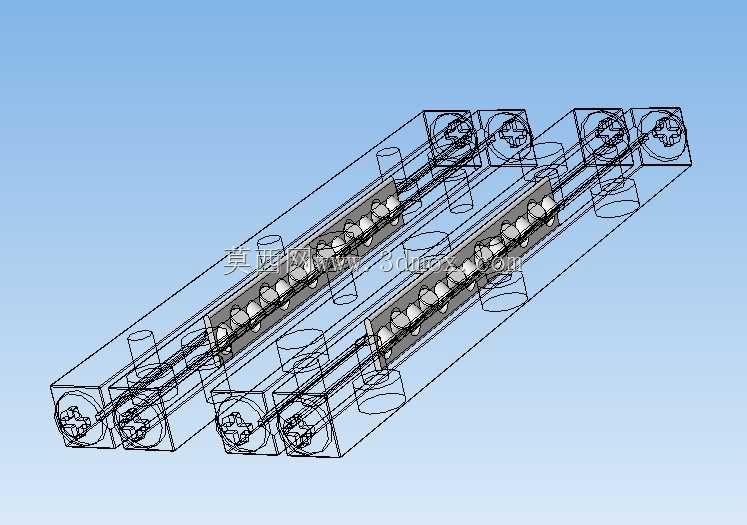

　　避免断电时滑台下坠。不同于传统导轨需要搭配独立滑块的结构，这款交叉滚轮导轨的滑台与滚轮组件集成在一起，安装时只需要将两根导轨固定在基面上，再将滑台组件对准滚道推入即可，装配效率比常规导轨提升近一倍，且后期维护时不需要整体拆卸导轨，只需要更换磨损的滚轮组件就能恢复精度，维护成本更低。滚道的V型角度设计为90度，这个角度是经过多轮仿真验证的最优值，既能保证各个方向的载荷承载能力均衡，又能让滚轮在滚动时的自旋损耗降到最低，运行过程中滚轮的滑动摩擦占比不足5%，长期运行的温升控制在5K以内，不会因为热胀冷缩导致运行卡滞。在三维建模过程中，所有滚轮的装配位置都做了干涉检查，相邻交叉滚轮之间预留了0.1mm的间隙，避免滚轮之间产生摩擦剐蹭，同时对导轨的安装孔位、沉孔深度、限位块尺寸都做了参数化设计，后续如果需要拓展其他行程规格，只需要修改导轨长度参数、调整滚轮数量就能快速生成新的型号，不需要重新绘制整体结构。
