带交叉滚轮的精密直线导轨结构

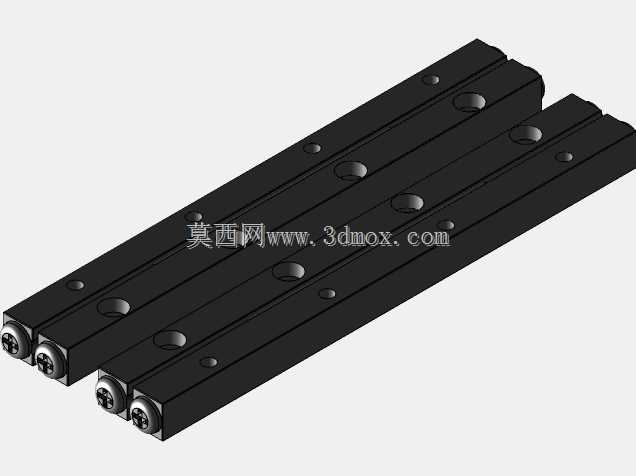

　　在精密检测设备、小型自动化装配工位、光学调整平台这类对直线运动精度有较高要求的场景里，常规滚珠导轨的预紧调节难度、安装空间占比往往难以适配紧凑布局的需求，交叉滚轮式线性导轨的结构方案，正是针对这类窄安装空间、高运动平顺性需求开发的传动导向部件。这类导轨的核心运动副采用交叉排布的滚轮承载结构，滚轮轴线在导轨长度方向上呈90度交叉布置，可同时承受垂直方向、水平侧向以及倾覆方向的复合载荷，相比同规格的滚珠直线导轨，其滚动体与滚道的接触线更长，单位载荷下的接触应力更小，在短行程高频往复运动的工况下，能长期保持稳定的运动精度，不会出现滚珠导轨常见的预紧力快速衰减、反向间隙增大的问题。从结构设计逻辑来看，这款导轨采用双轨平行配套的滑块组布局，

　　单根导轨的滚道型面经过精密磨削加工，滚轮的外圆轮廓与滚道型面完全匹配，装配时通过调整偏心滚轮的偏心量，即可实现滑块与导轨之间的预紧力调节，无需额外增加垫片或者调整安装基面的加工精度，就能实现零间隙的运动配合，大幅降低了设备组装阶段的调试工作量。导轨的主体型材采用高强度合金钢材质，滚道表面经过淬硬处理，硬度达到HRC58-62，具备足够的耐磨性能，可承受长期往复运动的磨损，滚轮内部采用密封式微型轴承结构，出厂时已填充长效润滑脂，日常使用过程中无需频繁补充润滑，维护成本远低于开放式滚柱导轨。针对4mm轨宽、160mm行程的规格参数，其安装边界尺寸经过优化，导轨底面为平直安装基准面，沿长度方向预留了等间距的沉头安装孔，

　　可直接通过内六角螺丝固定在设备的安装基座上，滑块的安装面同样预留了对应规格的螺纹孔，负载部件可直接锁附在滑块上，不需要额外设计转接安装板，进一步压缩了整个传动模组的占用空间。在实际应用中，这类导轨常被用在半导体晶圆搬运的微型滑台、实验室精密取样机构、医疗检测设备的试剂推送工位上，这类场景的共同特点是安装空间狭窄、运动行程较短、对运动的直线度和平顺性要求高，不允许出现爬行、卡顿的现象，交叉滚轮的结构特性刚好匹配这类需求：滚轮滚动时的摩擦阻力波动极小，低速运动时不会出现粘滑现象，可实现微米级的进给精度，同时交叉排布的承载结构可抵消多方向的安装误差，即使安装基面存在少量的平面度误差，也能通过滚轮的自适应接触保证运动的顺畅性，不会出现卡滞、

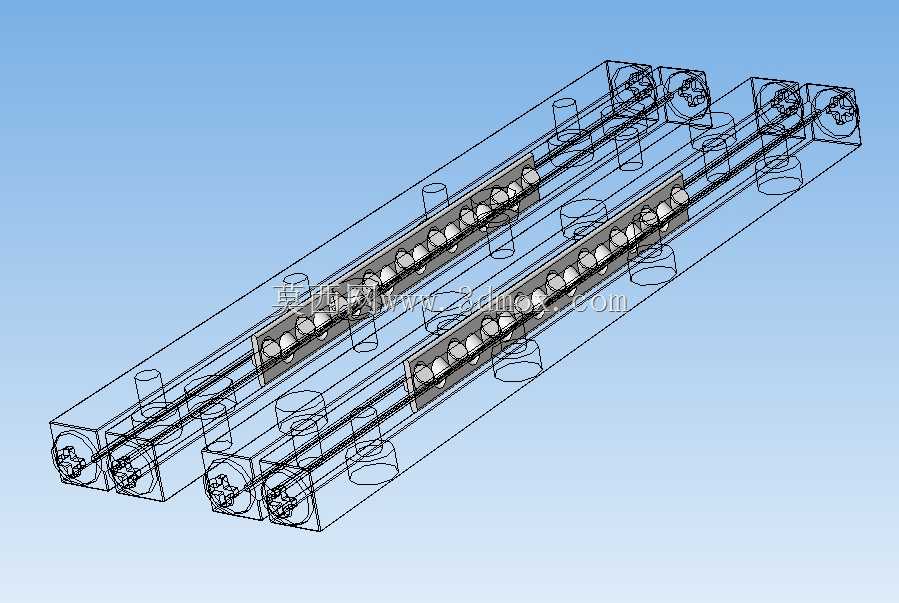

　　磨损加剧的问题。设计这类导轨的三维模型时，需要重点关注滚轮与滚道的配合间隙、偏心滚轮的调节行程、安装孔的位置度公差，尤其是交叉排布的滚轮轴线角度公差，必须保证相邻滚轮的轴线严格垂直，否则会导致运动过程中滚轮与滚道出现点接触，加剧局部磨损，缩短导轨的使用寿命。另外，导轨两端的限位结构需要与滑块的行程匹配，避免滑块超程脱出，同时预留润滑脂的加注通道，方便长期使用后的维护保养。相比传统的燕尾槽滑台，这类交叉滚轮导轨的摩擦系数仅为燕尾槽滑台的1/50，驱动功率损耗极低，即使采用小型步进电机或者微型气缸作为驱动元件，也能驱动负载实现平稳运动，非常适合轻量化、紧凑化的精密设备设计需求。在三维建模过程中，需要还原滚轮的内部轴承结构、滚道的型面曲率、安装孔的沉头尺寸，确保模型可直接用于虚拟装配验证，检查安装过程中是否存在干涉，模拟滑块全行程运动时的空间占用情况，为设备整体布局设计提供准确的参考依据。
