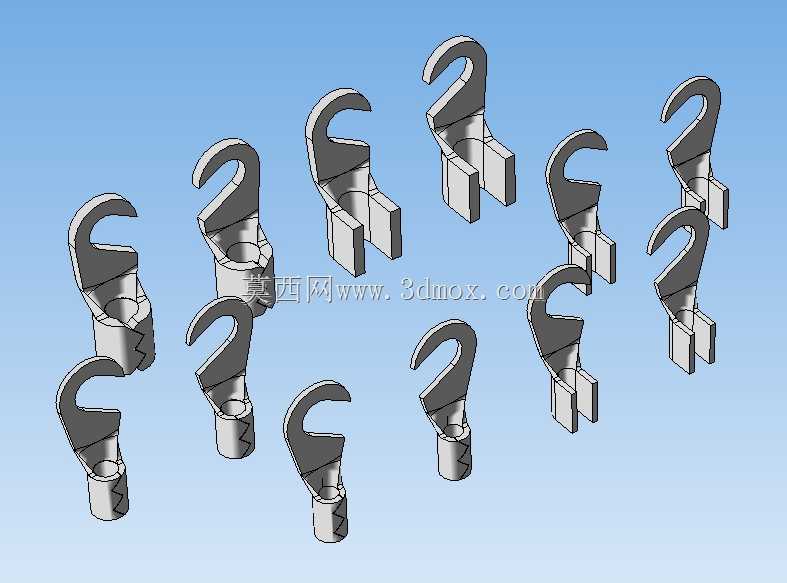

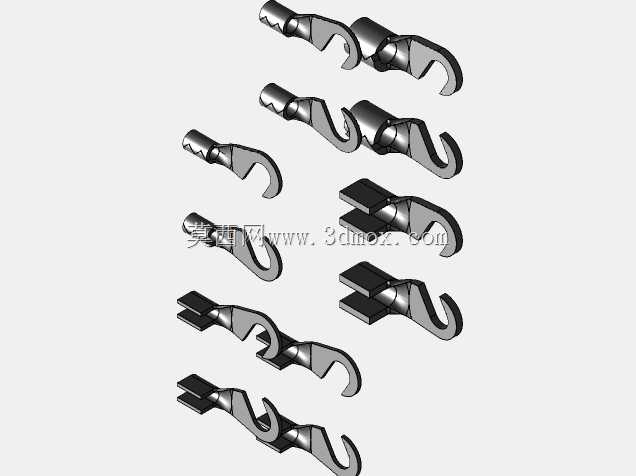

符合GOST标准的钩形电缆接线端子结构

　　在低压配电、电气控制柜内部布线、户外架空线路临时接电、机电设备内部线缆接驳场景中，这类钩形电缆接线片是十分常用的导电连接构件，区别于常规环形、叉形冷压端子，其钩状挂接结构能在无需完全拆卸紧固件的前提下完成线缆挂装，大幅提升狭小布线空间内的接线作业效率，尤其适合需要频繁拆装改线的检修场景、临时供电接驳点位，能减少接线作业的紧固件拆装工作量，降低小空间内零件掉落遗失的风险。从结构设计逻辑来看，该系列接线片遵循GOST 22002.10-76标准的尺寸规范，整套模型覆盖了不同线径适配的规格族，上部的弯钩结构做了内圆弧过渡处理，圆弧曲率与适配的接线螺栓外径完全匹配，挂接后能保证接触面完全贴合，避免点接触导致的接触电阻过大、

　　长期通电发热的问题；弯钩开口处做了微小的内收倒角，既方便挂装时顺利卡入螺栓杆部，又能在螺栓未完全拧紧时提供一定的防脱落限位，减少接线作业过程中端子从螺栓上滑脱的概率。下部的线缆压接段分为两个功能区域，靠近弯钩的筒状段是线芯压接区，内壁设计有细密的环形防滑齿，压接后能嵌入多股铜芯线的缝隙中，既保证足够的拉脱强度，又能破除铜芯表面的氧化层提升导电接触性能；筒状段下方的分叉结构是线缆绝缘层压接区，压接后能固定线缆的绝缘外皮，避免线缆受拉时拉力直接作用在导电连接点，防止线芯被拉断导致接触失效。不同规格的接线片在尺寸上做了梯度匹配，适配的接线螺栓直径从M4到M12覆盖常规电气接线的常用规格，对应的压接筒内径从2.5mm到11mm不等，

　　可适配1.5平方到50平方的多股铜芯线缆，安装时的操作空间边界也做了对应优化，最小规格的接线片弯钩外侧到压接筒末端的总长度控制在18mm以内，相邻两个接线点位的中心距只要大于12mm即可完成操作，无需额外扩大接线排的安装间距，能适配现有标准接线排的安装尺寸，无需对原有柜体、接线点位做结构改造。从实际使用的可靠性角度出发，该结构的弯钩与压接段采用一体化成型结构，没有拼接焊缝，避免了拼接位置的电阻过大问题，同时弯钩的受力截面做了等强度优化，在挂接拧紧时的受力方向上，截面厚度从弯钩顶端到压接段逐渐过渡，既不会因为截面过薄导致拧紧时弯钩变形张开，也不会因为截面过厚造成材料浪费、整体尺寸过大。压接段的筒壁厚度根据适配线径做了匹配设计，

　　小规格的筒壁厚度控制在0.8mm，适配手动冷压钳的压接行程，大规格的筒壁厚度提升到1.8mm，能适配液压压接工具的压接力，保证压接后筒壁能均匀变形包裹线芯，不会出现压裂、压接不实的问题。在户外场景使用时，该结构的钩形设计还能在一定程度上引导雨水顺着弯钩弧度流下，减少雨水在接线接触面积存导致的锈蚀风险，配合绝缘护套使用时，弯钩的外形弧度也能保证护套完全包裹导电部分，不会出现护套被尖锐棱角划破的问题。建模过程中对每个规格的压接尺寸、弯钩曲率、安装避让空间都做了参数化关联，调整适配线径参数时，对应的弯钩尺寸、压接筒长度、壁厚都会自动匹配对应标准的数值，能直接导出不同规格的工程图用于冲压模具开发，也可以直接用于电气布线的装配仿真，验证布线过程中接线片与周边元器件的间隙是否满足电气安全距离要求，避免实际装配时出现接线端子与周边构件干涉、绝缘距离不足的问题。
