片材式控制切换单元结构设计

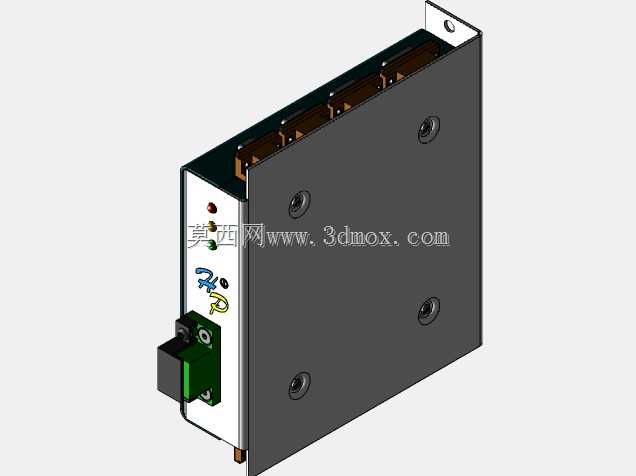

　　在工业电气控制回路、小型设备操作工位的现场应用场景里，这类片材成型的控制切换单元承担着回路通断、工况切换的核心执行作用，不同于传统注塑壳体的开关组件，该单元全部采用标准化片材经裁切、折弯、铆接工序成型，生产环节无需开制注塑模具，适配小批量定制化设备的快速交付需求，在非标自动化设备改造、老旧机床电控升级、小型生产线工位控制改造场景中，这类结构的开关单元能大幅缩短配件采购与适配周期。从实际功能层面看，该单元整合了多组触点的通断控制逻辑，可实现设备不同运行工况的信号切换、动力回路的分合操作，片材成型的壳体结构既为内部触点组件提供稳定的安装支撑，也能在车间多尘、有少量切削液飞溅的环境下为内部导电构件提供基础防护，

　　避免外界杂物侵入导致的触点接触不良问题。设计过程中优先考虑了片材加工的工艺可行性，所有折弯边均预留了标准折弯半径，避免片材弯折处出现应力开裂，壳体的拼接位置采用自铆接结构，无需额外增加焊接或紧固件工序，既控制了整体构件重量，也减少了装配环节的工作量。安装边界设计上，该单元预留了标准化的面板安装开孔位，可直接适配常规电控箱的面板开孔尺寸，无需对现有安装位进行二次扩孔或裁切，单元的操作按键突出面板的高度经过反复校核，既保证操作人员按压时有清晰的行程反馈，也避免突出高度过大导致现场磕碰误触发，壳体背部的接线端子排布预留了足够的接线操作空间，常规多股铜芯线接入时无需额外弯折导线就能完成端子压接，能有效减少现场接线的工时消耗。

　　从结构强度角度看，片材构件的折弯边形成了类似加强筋的结构效应，日常操作按压时壳体不会出现明显形变，长期反复操作也不会出现壳体拼接处松脱的问题，相比薄塑料壳体的开关组件，该结构的抗冲击性能更优，在车间现场偶尔出现工具磕碰的情况下也不会出现壳体碎裂的情况。内部触点的安装基座与片材壳体之间设置了绝缘隔离衬层，即使片材壳体采用金属材质加工，也能保证带电部件与外壳之间的绝缘性能符合电气安全要求，避免出现外壳漏电的安全隐患。操作面的标识区域采用片材表面蚀刻或丝印的预留位，可根据实际应用场景标注不同的功能标识，无需额外粘贴标识牌，长期使用也不会出现标识磨损脱落的问题。在设备维护层面，该单元的片材壳体采用可拆卸的拼接结构，

　　检修内部触点时无需整体拆卸单元的安装底座，仅需拆开侧部的固定卡扣就能完成内部触点的检查与更换，大幅降低了后期维护的操作难度。这类片材成型的控制切换单元，尤其适配那些对交付周期要求短、应用场景有一定防护需求、不需要大批量开模生产的非标设备场景，在实际选型应用中，可根据回路的电流等级匹配对应载流量的触点组件，片材壳体的结构尺寸可根据触点数量的增减进行灵活调整，不需要重新设计整套模具结构，设计迭代的成本远低于传统注塑壳体的开关产品。建模过程中对所有片材的折弯系数、下料尺寸都做了精准匹配，实际生产时可直接提取模型中的片材展开图进行激光裁切，不需要二次调整尺寸参数，装配环节的干涉检查也全部完成，所有构件的装配间隙都控制在合理范围内，不会出现装配卡滞或间隙过大松动的问题。
