带交叉滚轮的双行程直线导轨结构

　　在精密滑台、检测工位、小型自动化移栽机构的设计选型过程中，直线导向部件的刚性、行程适配性、安装空间占用一直是结构工程师需要反复权衡的核心指标，常规滚珠直线导轨在窄空间、高刚性轻载往复运动场景下，往往存在滑块尺寸偏大、预压调整繁琐、侧向抗载能力不足的问题，而这款交叉滚轮式直线导轨，正是针对这类窄安装空间、短行程高精度往复运动场景开发的导向结构。

　　从实际应用场景来看，这类导轨常被用在3C产品组装工位的微型滑台、光学检测设备的镜头微调机构、小型点胶设备的Z轴导向、半导体封装设备的料片推送工位，这些场景普遍要求导向部件在有限的安装宽度内，提供足够的抗倾覆力矩能力，同时保证往复运动的顺畅度，避免低速爬行现象影响工位精度。区别于传统钢球循环式直线导轨，这款结构采用交叉排布的滚轮作为滚动体，滚轮沿导轨本体的滚道面做纯滚动，摩擦阻力远小于滑动导向结构，同时交叉布置的滚轮可以同时承受垂直方向、水平侧向以及倾覆方向的复合载荷，不需要额外增加辅助导向轨就能满足单轨多方向承载的需求，能大幅压缩机构的整体安装宽度。

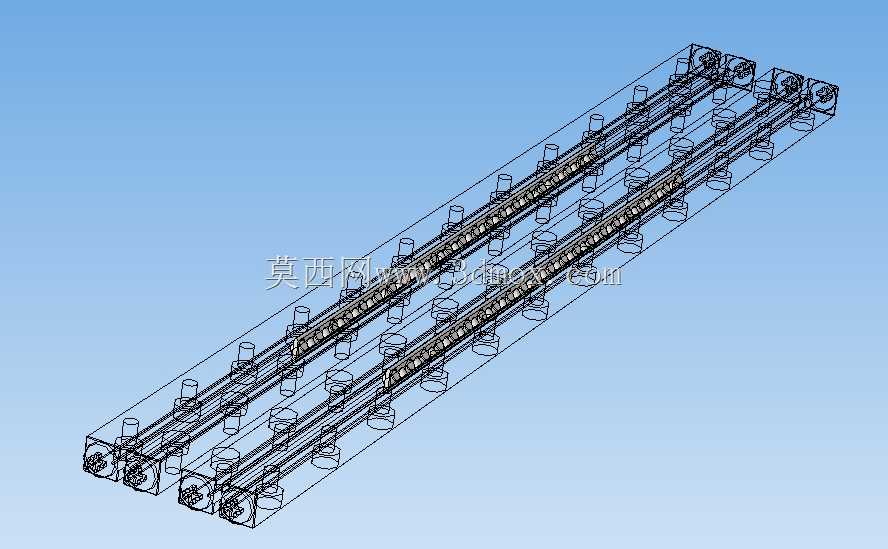

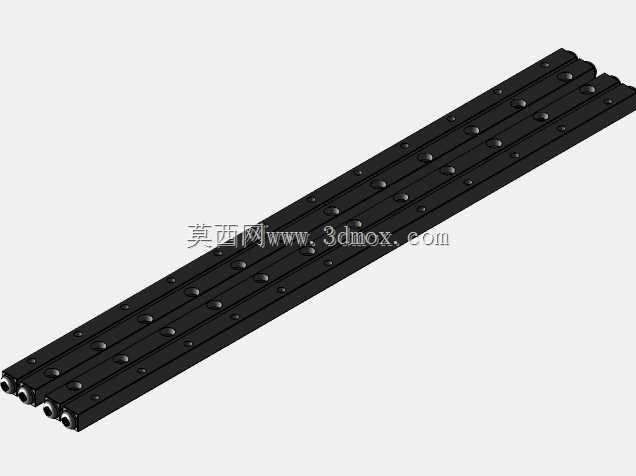

　　从设计思路层面拆解，这款导轨采用双轨并行的排布结构，单根导轨的滚道面经过精密磨削加工，滚轮的安装座采用一体化铣削成型，每个滚轮的销轴都预留了微小的偏心调整量，装配时可以通过转动偏心销轴调整滚轮与滚道之间的预压量，既可以消除滚动副的间隙，提升导向的整体刚性，也能避免预压过大导致滚轮转动卡滞、磨损加快的问题。滚轮本身采用轴承钢材质加工，外圈做了淬硬处理，表面粗糙度控制在Ra0.8以下，既保证滚动接触时的耐磨性能，也能降低往复运动过程中的振动和噪音。导轨本体的安装基面设计了标准的沉头安装孔位，孔位间距按照通用工业安装规范排布，安装时不需要额外加工定制连接孔，可以直接通过内六角螺丝固定在设备的安装基板上，降低现场装配的调整工作量。

　　从尺寸与安装边界来看，这款导轨适配3mm规格的滚轮直径，提供300mm的有效行程，导轨整体的截面高度远低于同负载等级的滚珠直线导轨，安装基面的平面度要求控制在0.02mm/100mm以内即可满足精度需求，不需要对安装面做超精密磨削处理，能降低设备基体的加工成本。导轨的两端设计了集成式限位挡块，挡块内置缓冲阻尼垫，当运动滑台运行到行程端点时，阻尼垫可以吸收硬接触的冲击能量，避免刚性碰撞导致滚轮或滚道出现压痕损伤，延长导轨的整体使用寿命。在实际建模装配过程中，需要注意导轨与驱动部件的平行度校准，驱动源（比如小型丝杆、微型气缸、直线电机）的出力轴线需要尽可能与导轨的运动中心重合，避免偏载导致滚轮局部受力过大，出现早期磨损。另外这类交叉滚轮导轨的润滑维护也比较简便，只需要定期在滚道面涂抹少量锂基润滑脂，就能保证滚轮长期顺畅运行，不需要复杂的油路润滑系统，非常适合紧凑型自动化设备的设计需求。在做三维结构布局时，工程师可以直接调用该模型完成干涉检查，提前验证滑台全行程范围内与周边工位部件的安全距离，避免实际装配时出现运动干涉问题，缩短设备开发的迭代周期。
