多行程规格交叉滚轮直线导轨结构

　　在精密传动与直线导向的工程应用场景里，这类带交叉滚轮的线性导轨，是小空间高精度位移场景的核心导向部件，常见于半导体检测滑台、光学调焦机构、精密工装夹具位移台、小型自动化装配工位的直线运动单元，相比传统滚珠直线导轨，它的结构更紧凑，能在有限安装空间内提供稳定的低摩擦直线导向，同时可以承受多方向的复合载荷，包括垂直方向的正压力、横向的倾覆力矩，适合行程跨度从几十毫米到两百毫米级的短行程精密位移需求。从结构设计逻辑来看，这款导轨采用交叉排布的滚轮作为滚动体，滚轮在导轨的淬硬滚道面上做纯滚动，相比钢球滚动体，滚轮的接触形式是线接触，额定载荷能力更高，同时滚动过程中的摩擦阻力波动更小，低速运动时不会出现明显的爬行现象，

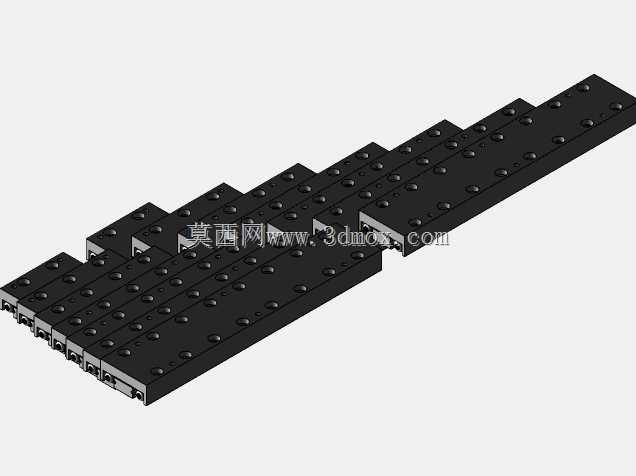

　　能满足微米级进给的运动平稳性要求。设计时将滚轮保持架与导轨本体做集成化处理，没有额外的外置保持架结构，避免了高速往复运动时保持架窜动的问题，同时导轨的安装基准面做了精密磨削处理，安装时可以直接靠紧设备的安装基面，不需要额外做复杂的基面修配，降低现场安装调试的难度。从安装边界与尺寸适配来看，这款导轨覆盖了3mm到200mm的多档行程规格，对应不同的JVT3-55到205的系列型号，导轨的截面尺寸做了统一化设计，同系列不同行程的产品安装孔位完全一致，设备做行程拓展或者改型时，不需要重新加工安装基面，只需要更换对应长度的导轨即可，大幅缩短设备改型的设计周期。导轨的滚道面采用高频淬硬处理，表面硬度达到HRC58-62，淬硬层深度控制在1.

　　2-1.8mm之间，既保证了滚道面的耐磨性能，又避免了整体淬硬导致的导轨本体变形，导轨的安装孔采用沉头孔设计，安装螺钉锁紧后螺钉头不会高出导轨表面，不会对滑块的运动行程造成干涉，滑块部分的端面做了密封处理，能阻挡车间环境里的粉尘、切削碎屑进入滚道区域，延长导轨的维护周期，在常规工业车间环境下，定期补充润滑脂的维护间隔可以达到1000工作小时以上。在实际选型应用时，这类交叉滚轮导轨不需要搭配额外的阻尼块，自身的滚动阻尼就可以满足轻载高速往复运动的要求，往复运动的最高线速度可以达到3m/s，加速度可以达到15g，适合短行程高频往复的运动工况，比如3C产品的检测工位上下料、点胶设备的Z轴导向、精密测量仪器的测头位移导向，相比滑动导轨，

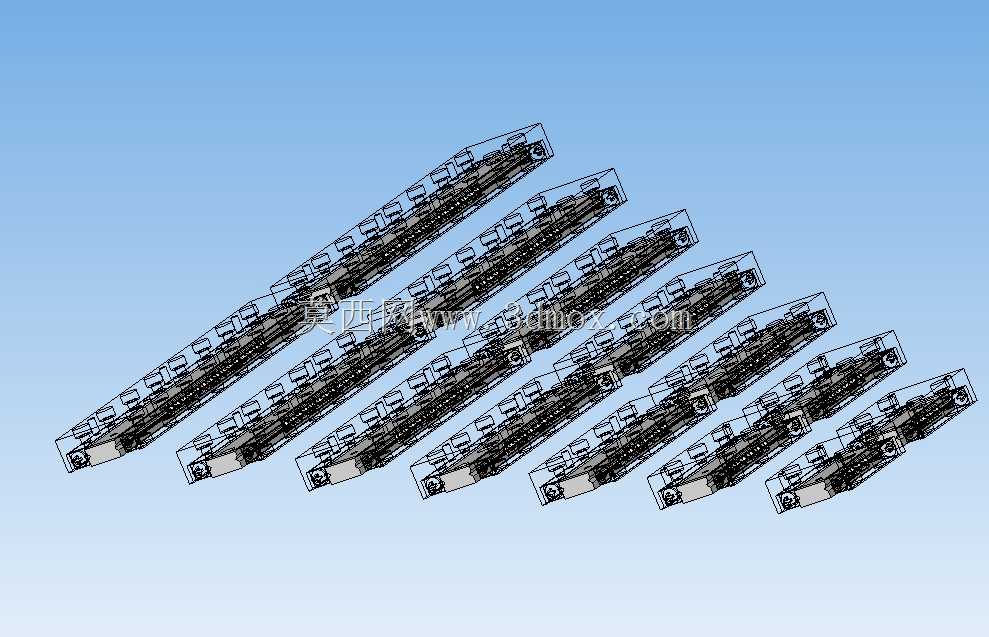

　　它的摩擦系数可以控制在0.002-0.005之间，驱动电机的负载可以降低40%以上，有效降低设备的驱动功率损耗。设计建模过程中，对滚轮的装配间隙做了参数化处理，可以根据不同的应用场景调整预紧力等级，零预紧状态适合低摩擦高速运动场景，轻预紧状态适合有一定倾覆力矩的切削加工场景，中预紧状态适合高刚性的重载定位场景，不同预紧等级的导轨互换性可以达到95%以上，不需要对安装基面做额外调整就可以直接替换。导轨的两端设计了软质限位缓冲垫，滑块运动到行程端点时不会产生刚性碰撞，降低往复运动的端点冲击噪音，同时避免硬碰撞导致的滚轮滚道损伤，缓冲垫的材质采用耐油聚氨酯，长期接触润滑脂不会出现溶胀变形，使用寿命可以达到百万次往复循环以上。在三维建模的细节处理上，所有的安装孔位、倒角、退刀槽都按照实际加工工艺做了还原，比如导轨安装孔的沉头深度、螺纹底孔深度都符合机械加工的工艺要求，不会出现无法加工的工艺死角，滚轮的装配关系也按照实际的公差配合做了模拟，转动副的间隙控制在合理范围内，做运动仿真时不会出现干涉或者卡顿的情况，能直接用于设备的整体装配干涉检查、运动仿真验证，也可以直接导出工程图用于生产加工。
