带内螺纹M6x0.5连接器用2型盖板结构

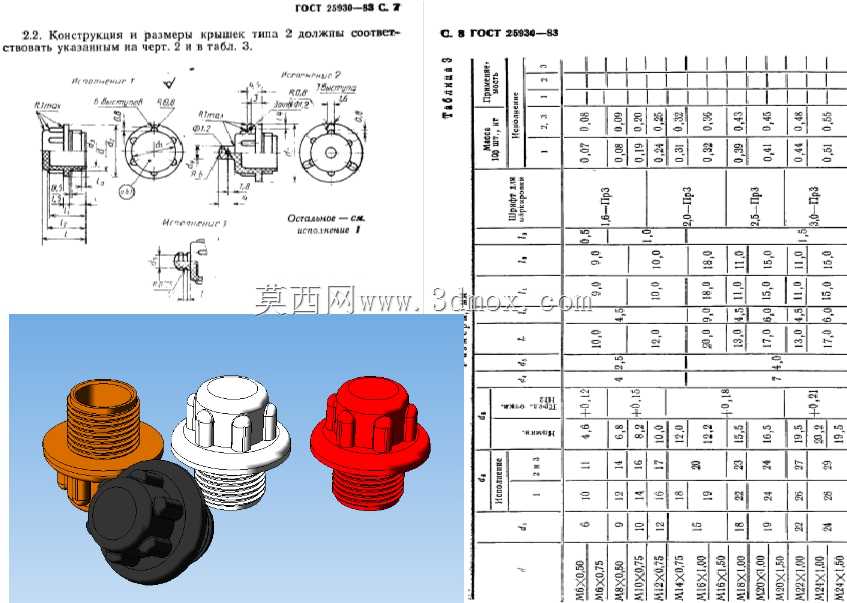

　　这款带内螺纹的2型盖板，核心适配GOST 25930-83标准下的M6x0.5规格连接器，在低压流体管路、小型气动控制回路、仪器仪表外接端口的场景中应用十分广泛。日常做小型设备气路改造时，常会遇到预留的连接器端口需要临时封堵、或是分路端口需要做末端密封的情况，这类带内螺纹的盖板不需要额外搭配转接接头，直接通过螺纹旋合就能完成端口封闭，相比传统的外螺纹堵头，它的受力面更贴合连接器端面，密封时的压紧力分布更均匀，不会出现单侧受力导致的螺纹偏磨问题。

　　从结构设计逻辑来看，这款盖板没有采用常规的外六角拧动结构，而是在盖板顶面做了带防滑齿的凸缘结构，不管是用手直接拧动预紧，还是用卡簧钳、小型勾扳手做最终锁紧，都能找到合适的受力点，不会因为拧动位置打滑刮伤零件表面。盖板的密封端面做了0.2毫米的微凸环设计，和连接器端面贴合时，这个凸环会首先接触密封面，在相同的拧紧力矩下，凸环位置的压强大幅提升，就算端面存在轻微的加工刀痕，也能通过局部形变填补微小缝隙，不需要额外加装紫铜密封垫或者聚四氟乙烯生料带，就能满足0.6兆帕以下的气压、液压管路密封要求。

　　尺寸边界上，这款盖板的最大外圆直径控制在12毫米以内，整体旋合后的突出高度不超过8毫米，在空间紧凑的仪器仪表舱内部，多个连接器并排布置时，相邻盖板之间不会出现安装干涉，就算是间距只有15毫米的并排端口，也能顺利完成拧动操作，不需要预留额外的扳手活动空间。内螺纹部分采用了6H级精度加工，和标准M6x0.5外螺纹连接器的配合间隙控制在0.1毫米以内，螺纹旋合长度达到5毫米，足够承受管路内的压力冲击，不会因为管路振动出现螺纹松脱的问题。盖板的法兰边缘做了R0.5的圆角过渡，没有尖锐的加工毛刺，安装时不会划伤操作人员的手套，也不会刮蹭相邻的线束或者软管外层。

　　实际选型使用时需要注意，这款盖板的内螺纹是细牙规格，和普通粗牙M6螺纹不能通用，安装前要确认连接器的外螺纹螺距为0.5毫米，避免错牙导致螺纹损坏。如果应用在有持续振动的设备上，可以在螺纹表面涂覆少量的螺纹锁固胶，进一步提升防松性能，不需要额外加装防松垫圈，因为盖板端面和连接器端面的摩擦力已经足够抵消常规振动带来的回转力矩。做三维装配校核时，要注意给盖板的拧动预留至少3毫米的径向操作空间，虽然整体结构紧凑，但如果周围完全被其他零件包裹，后续维护拆卸时会找不到受力点，增加维护难度。

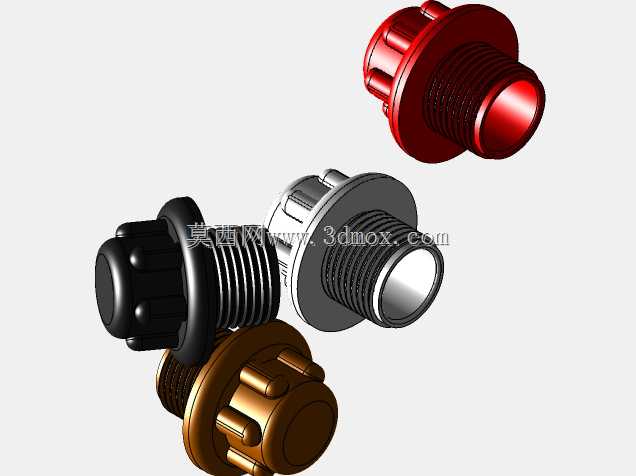

　　不同颜色的盖板本体可以用来区分不同功能的管路端口，比如红色常用来封堵压力回路端口，黑色用来封堵回油回路端口，白色用来封堵气路端口，橙色用来封堵取样端口，在复杂的多管路设备中，通过盖板颜色就能快速识别端口属性，不需要额外粘贴标识标签，减少后期运维的识别成本。盖板的材质可以根据使用场景选择，普通气动回路用增强尼龙材质就能满足强度要求，有弱腐蚀介质的场景可以选用聚丙烯材质，高温油路场景则可以选用铝合金或者不锈钢材质，不同材质的外形尺寸完全一致，互换性很强，不需要针对不同材质重新做安装孔位的适配调整。
