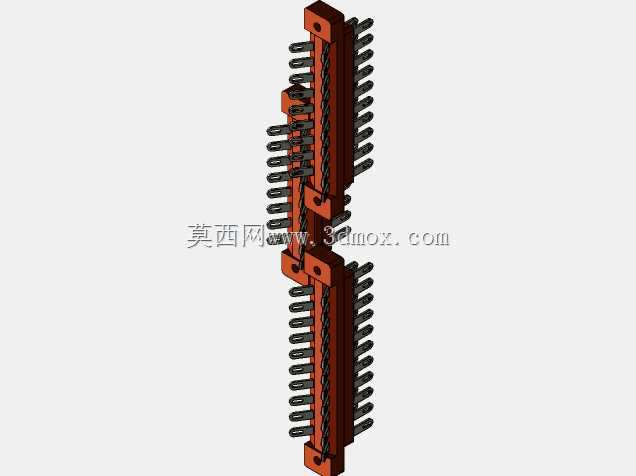

设备表面安装用连接固定板材结构

　　在工业设备的装配环节中，表面安装连接板是承担部件对接、载荷传递的基础结构件，广泛应用于各类机电设备、自动化产线、工装夹具的表面挂载安装场景，比如工业传感器的表面固定、气动元件的侧壁挂载、小型动力单元的机架贴合安装等工况，都需要这类连接板作为中间衔接载体，避免被安装部件直接与设备基体硬接触，同时通过标准化的孔位设计降低现场配钻、配做的加工工作量。这类连接板的设计核心首先要匹配安装边界，设计阶段需要先明确待安装部件的安装孔距、设备基体的可安装平面范围，确保连接板的整体外形不超出基体的可用安装区域，同时板件边缘要预留足够的安装操作空间，方便紧固件的拧紧作业，不会出现扳手、螺丝刀等工具与周边结构干涉的问题。从功能特性来看，

　　这类表面安装连接板需要兼顾刚性与安装适配性，板厚的选择要匹配挂载部件的重量，常规轻载工况下选用冷轧钢板冲压成型即可，中载工况则需要根据载荷计算抗弯截面模量，避免长期挂载后板件出现弯曲变形，导致被安装部件的位置精度偏移。板件上的孔位设计通常分为两类，一类是与设备基体连接的固定孔，一类是与待安装部件对接的安装孔，两类孔位的位置度公差需要控制在合理范围，通常固定孔可设计为稍大的通孔或者长圆孔，抵消基体加工的位置误差，降低安装对位难度，而对接安装孔则需要根据待安装部件的安装基准做精度控制，保证部件安装后的位置精度符合设计要求。设计过程中还要考虑实际装配的工艺性，板件的所有锐边都需要做倒角或者去毛刺处理，

　　避免安装过程中划伤操作人员或者破坏线缆、密封件等周边附件；如果是用于有防腐要求的工况，板件表面还需要做对应的表面处理，比如镀锌、喷塑或者阳极氧化，根据使用环境的腐蚀等级选择对应的处理工艺，延长构件的使用寿命。在实际选型应用时，首先要确认安装面的平面度，如果设备基体的安装平面存在局部凸起或者凹陷，连接板的对应位置需要设计避让槽或者调整板件的贴合面形态，保证安装后板件与基体完全贴合，不会出现局部悬空导致的应力集中，长期受载后出现板件变形或者紧固件松动的问题。另外还要考虑安装后的维护便利性，连接板上的孔位布局不能遮挡待安装部件的调试接口、接线端口或者润滑点，避免后续维护时需要拆除整个连接板才能操作，增加维护工作量。

　　对于有定位要求的安装场景，连接板上可以额外设计定位销孔，安装时先通过定位销完成板件与基体的位置定位，再拧紧紧固件，进一步提升安装位置的重复精度，适合需要频繁拆装更换部件的工位。这类连接板虽然属于基础结构件，但设计时的细节考量直接影响整个设备的装配效率与长期运行稳定性，很多现场出现的部件松动、位置偏移问题，往往都是因为连接板的孔位公差、板厚选型或者边界设计不合理导致的，在三维建模阶段就需要把安装场景的所有边界条件纳入考量，比如周边管线的走向、相邻部件的运动范围、紧固件的安装空间等，不能只单纯按照待安装部件的安装尺寸绘制板件轮廓，要结合整个安装区域的三维空间做干涉检查，确保板件安装后不会与周边运动部件发生碰撞，也不会阻碍管线的正常布设。建模过程中，板件的折弯、冲压特征要符合实际加工工艺要求，避免出现无法加工的锐角或者过小的折弯半径，所有孔位的中心距标注要清晰，公差设置要匹配对应的加工工艺，比如激光切割的孔位精度可以满足大部分安装要求，不需要额外做铰孔加工，只有定位销孔才需要标注铰孔精度要求，减少不必要的加工成本。
