24毫米直径赛车制动活塞结构设计

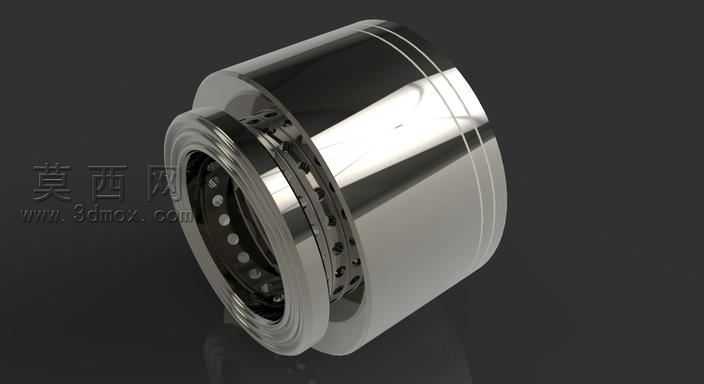

本作品为直径24毫米的赛车制动活塞三维设计，建模阶段围绕赛车制动系统的高压工作工况展开，首先基于制动卡钳的装配匹配要求确定活塞的核心尺寸参数，以24毫米的外径为基准，依次构建活塞的主体筒体结构、端部密封配合面、外侧散热环槽以及内侧的定位限位结构。建模过程中严格遵循赛车制动部件的精度要求，对活塞与制动液接触的内腔壁面、与刹车片抵接的端面、与卡钳缸体配合的外圆柱面均做了同轴度、平面度的参数约束，保证各配合面的尺寸公差符合赛车制动系统的装配标准。材质渲染阶段，针对制动活塞常用的高碳钢镀铬材质特性，调整材质的金属反射参数，还原镀铬层的高光亮面质感，同时对环槽、散热孔等凹陷结构做了光影层次处理，清晰呈现活塞表面的加工纹理与结构细节，渲染出的效果能够直观展现零件的金属质感与精密加工特征。结构设计上，在活塞外侧设置多道环形槽用于安装密封胶圈与防尘套，避免制动液渗漏与外界粉尘进入卡钳缸体，在活塞靠近制动片的一端设计了均匀分布的小孔结构，用于制动过程中的散热与应力释放，降低活塞在高频制动下的热变形风险，筒体内部做了等壁厚设计，在保证结构强度的前提下尽可能降低零件重量，适配赛车轻量化的设计需求。设计思路围绕赛车制动场景的高负荷、高频次制动需求展开，在保证活塞结构强度、密封性能的基础上，兼顾散热性能与轻量化要求，所有结构特征均经过装配干涉校验，能够直接适配对应规格的赛车制动卡钳，可用于制动系统的装配模拟、性能仿真以及加工生产的参考依据，完整还原了赛车制动活塞的精密结构与工业设计细节。
