工业设备用表面安装式连接固定板材

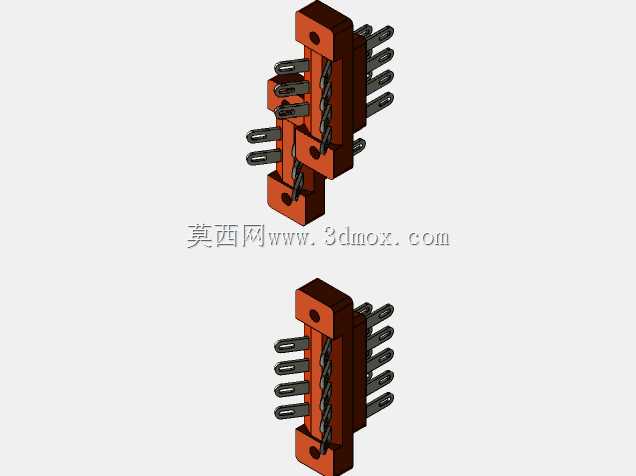

　　在各类工业装配场景里，表面安装连接板是最容易被忽略但又直接决定装配稳定性的基础构件，这类构件常出现在生产线机架拼接、设备外覆件固定、气动元件安装基面、电气组件挂载点位等位置，很多现场装配出现的松动、对位偏差、受力形变问题，追根溯源往往是连接板的安装边界设计不合理、受力结构考虑不足导致的。做这类板件的三维设计时，首先要跳出“只是一块带孔平板”的认知误区，不能只画个矩形拉伸后随便打几个安装孔就交付，要先对应实际安装面的工况做边界校核。首先要明确安装基面的属性，如果是安装在铝型材机架的T型槽面上，板件的安装孔位要严格匹配型材的槽距标准，孔边到板件边缘的距离要预留足够的紧固件操作空间，比如用内六角圆柱头螺栓连接时，孔边距要保证套筒能垂直伸入操作，不会和板边发生干涉，这个尺寸如果留小了，现场装配时只能斜着拧螺栓，预紧力达不到设计要求，设备运行受振动影响很容易出现连接松脱。如果是安装在涂装后的钣金箱体表面，板件的贴合面要做平面度公差约束，不能出现翘曲，不然贴合面存在缝隙，一方面会导致连接应力集中在几个接触点上，长期受载容易出现板件变形，另一方面如果是户外使用的设备，缝隙内容易积存水汽造成接触面锈蚀，后期维护拆卸难度会大幅提升。从功能特性来看，这类表面安装连接板的核心作用是实现两个异质构件的过渡连接，比如把圆柱形的传感器支架固定到平整的设备立面，或者把导轨的安装基面垫高到指定高度，这就要求板件的厚度选型要匹配实际负载：

　　如果是挂载小型光电传感器这类轻载场景，板厚选2-3mm的冷轧钢板即可满足刚度要求；如果是用来安装气动滑台、小型伺服模组这类有动态冲击负载的构件，板厚要提升到5-8mm，必要时还要在板件背面增加加强筋结构，避免滑台高速往复运动时板件出现共振，影响设备运行精度。设计思路上要优先考虑安装的容错性，不能把孔位设计成完全没有调整余量的硬配合，比如对应设备侧的安装孔可以做成长圆孔，预留1-2mm的位置调整量，现场装配时可以小幅调整连接板的位置，补偿前面加工工序带来的累计误差，不然一旦前面的机架焊接或者钣金加工出现小范围的尺寸偏差，整块板件就无法对位安装，只能现场重新打孔，既破坏了构件的表面防腐层，也会降低连接强度。还要考虑安装后的干涉问题，

　　板件的外形轮廓不能超出安装基面的边界，突出的边角不仅容易在设备维护时刮伤操作人员，还可能和相邻的运动部件发生碰撞，比如设备旁的拖链在运动过程中如果剐蹭到连接板的突出边角，长期磨损会导致拖链破损，内部的线缆和气路管路外露，带来安全隐患。另外板件的边角要做倒钝处理，所有安装孔的孔口要做倒角，去除钻孔产生的毛刺，避免装配时毛刺掉落到设备内部造成卡滞，也能防止螺栓装配时毛刺刮伤螺纹表面，影响预紧力的均匀性。在实际选型应用中，这类连接板不需要做复杂的异形结构，在满足安装强度和操作空间的前提下尽量简化外形，一方面可以减少板材下料时的废料率，降低加工成本，另一方面规则的外形也方便做表面处理，不管是喷塑、镀锌还是阳极氧化，

　　规则板件的表面处理层均匀性更好，防腐能力更稳定。还要注意不同材质的适配性，如果是应用在食品加工、医药生产这类有卫生要求的场景，板件要选用304不锈钢材质，表面做拉丝处理，不容易积存污物，方便日常清洁消毒；如果是普通工业设备的内部安装场景，选用普通冷轧钢板做镀锌处理即可，成本更低同时能满足常规的防锈要求；如果是应用在有轻量化要求的自动化设备上，可以选用6061铝合金材质，在保证足够刚度的前提下降低整体重量，减少设备运动部位的负载惯量。很多刚入行的结构设计人员做这类板件时，容易犯的错误是只看静态下的装配关系，忽略设备运行时的动态受力，比如把连接板设计得过于单薄，设备运行一段时间后板件出现弯曲变形，导致上面安装的元件位置偏移，检测类元件出现误信号，导向类元件出现卡滞，这些问题在三维建模阶段其实可以通过受力仿真提前规避，给板件施加对应方向的额定负载，查看形变位移量是否在允许范围内，再针对性调整板厚或者增加加强结构，就能避免后期现场调试时出现不必要的整改。
