外螺纹连接密封防护端盖结构设计

　　在工业流体输送、气动控制、小型液压回路以及精密仪器外接端口的防护场景中，带外螺纹的连接器盖是极易被忽略但直接影响系统运行可靠性的基础零件。这类端盖主要应用在运输、仓储环节中对带M6x0.5规格外螺纹的连接器端口进行封闭防护，避免端口在流转过程中进入粉尘、水汽、金属碎屑等杂质，同时防止外露螺纹在磕碰、堆叠过程中产生牙型损伤，导致后续对接时出现密封失效、螺纹滑牙等问题。

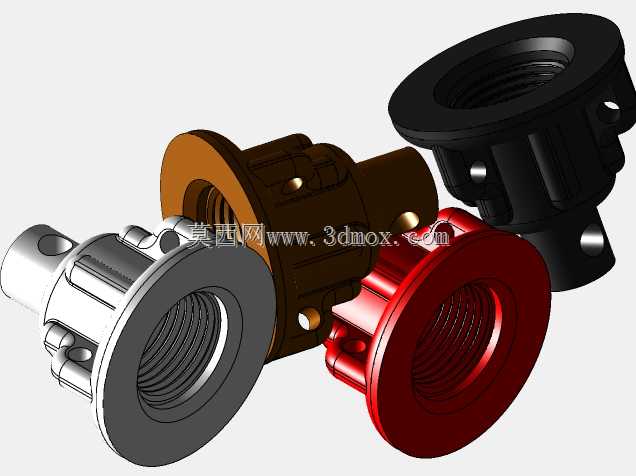

　　从功能特性来看，该端盖采用内螺纹与连接器外螺纹旋合的连接方式，螺纹规格匹配GOST 25930-83标准中1型、2型连接器的接口尺寸，旋合后端面可与连接器端面贴合形成轴向密封，部分工况下可配合薄型密封垫片进一步提升防护等级，满足常规仓储、短途运输过程中的防护需求，无需额外的锁紧结构即可依靠螺纹副的自锁特性保持固定状态，不会因运输过程中的振动出现松脱。端盖外侧设计有防滑的施力结构，无需专用工具即可徒手完成拆装，在现场装配时可快速拆卸，不会占用过多的装配准备时间，适配流水线快速作业的节奏。

　　设计过程中首先需要明确适配连接器的螺纹边界参数，M6x0.5属于细牙螺纹，牙型高度较低，因此端盖的内螺纹公差带需要选用中等配合精度，既保证旋合顺畅无卡滞，又避免配合间隙过大导致防护失效。端盖的整体外形采用矮圆柱型结构，外径控制在合理范围内，不会超出连接器本体的最大轮廓，在多个连接器密集排布的安装面板上，相邻端盖之间不会出现干涉，可满足紧凑布局的使用需求。端盖的壁厚经过受力校核，在满足徒手旋紧施力的强度要求下尽可能做薄，减少材料占用，同时降低零件自身重量，不会对连接器接口产生额外的载荷。端盖内部预留有足够的容腔，可容纳连接器端部凸出的定位销、触头等结构，避免旋合过程中对连接器端部的精密结构造成挤压损伤。

　　从安装边界来看，该端盖旋合后轴向突出连接器端面的尺寸经过严格控制，在堆叠存放带连接器的组件时，端盖可作为支撑点承受一定的轴向压力，不会将压力直接传递到连接器内部的脆弱结构上。端盖的边角位置全部做了倒圆角处理，没有尖锐的毛刺棱角，避免操作人员徒手拆装时被划伤，同时也不会刮蹭相邻的线缆、密封件等周边零件。针对不同的使用场景，该端盖可选用不同的材质制作，常规仓储防护场景可选用通用工程塑料材质，具备成本低、重量轻的特点；若应用在有防腐蚀要求的场景，可更换为金属材质，满足更严苛的环境使用需求。

　　在实际工程应用中，这类小规格螺纹端盖的设计往往需要兼顾通用性与专用性，既要匹配对应标准的连接器接口尺寸，也要考虑现场操作的便利性，过于复杂的结构反而会提升成本、降低可靠性。该端盖的结构没有多余的冗余设计，所有特征都服务于端口防护、螺纹保护、便捷拆装这几个核心功能，没有为了造型增加不必要的结构，完全符合工业基础零件的设计逻辑。在三维建模过程中，需要重点保证螺纹牙型的参数准确性，以及内螺纹与端盖内部容腔的同轴度，若同轴度偏差过大，旋合时会出现偏载，导致螺纹局部受力过大出现滑牙，同时也会影响端面的贴合密封效果。端盖外表面的防滑结构深度需要控制在合理范围，过深会增加模具脱模的难度，过浅则会导致徒手旋紧时摩擦力不足，无法达到要求的旋紧力矩，容易出现松脱问题。
