多行程规格交叉滚轮线性导轨组件

　　在精密传动领域，线性导轨是决定设备运动精度与负载稳定性的核心基础部件，带交叉滚轮的线性导轨相比传统滚珠导轨，在小行程高精度工况下有着不可替代的应用优势。这类导轨常被用在半导体检测设备的滑台模组、光学检测仪器的位移调节机构、精密点胶设备的运动轴、小型自动化装配工位的进给单元中，尤其适合安装空间紧凑、运动行程跨度大、需要兼顾刚性与运动顺滑度的场景。

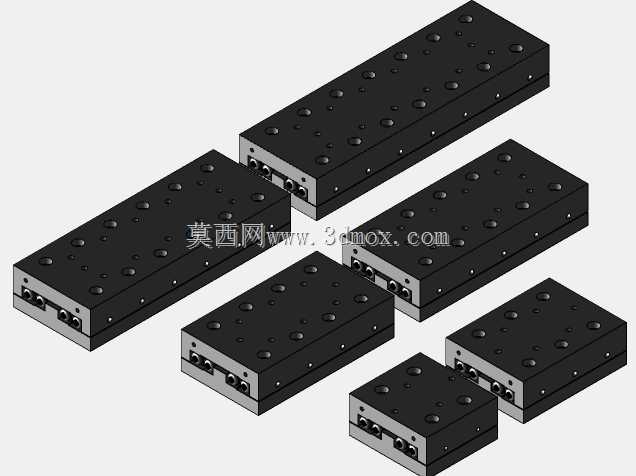

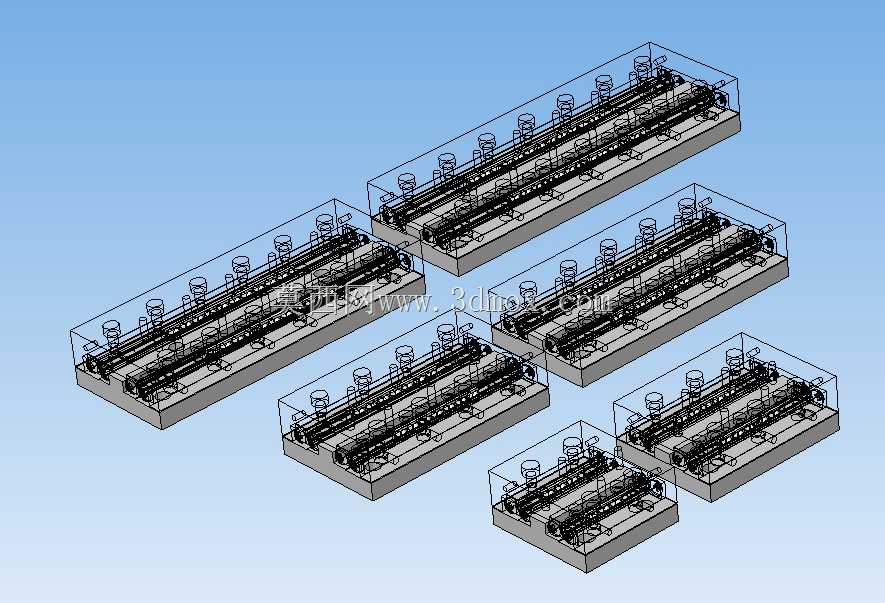

　　从结构设计逻辑来看，这套导轨组件采用交叉排布的滚轮作为滚动体，相邻滚轮的轴线呈90度垂直交错布置，相比同规格滚珠导轨，滚轮与导轨滚道的接触形式为线接触，而非点接触，因此能承受更大的径向、反径向以及侧向载荷，在承受偏载力矩时的变形量更小，运动过程中的振动抑制表现更优。设计时针对不同行程的使用需求做了系列化规格划分，覆盖从短行程微型调节工位到长行程重载进给工位的使用需求，单根导轨的滑块数量可根据实际负载情况灵活配置，无需额外定制非标安装接口。

　　安装边界方面，导轨底座采用标准化的矩形安装基面，安装孔位按照等间距排布，适配主流自动化设备的安装板孔距标准，安装时无需对基面做复杂的二次加工，只需保证安装平面的平面度在常规机械加工精度范围内即可完成装配。导轨的侧向基准面做了精磨处理，装配时可直接靠紧设备安装基准，省去反复打表调整的工序，能有效缩短设备组装的调试周期。滚轮组件采用预压可调结构，可根据实际使用的负载大小、运动速度要求调整预紧力，既可以在轻载高速工况下调低预压减小运动阻力，也能在重载低速工况下调高预压提升整体刚性，避免运动过程中出现间隙窜动。

　　实际使用过程中，这类交叉滚轮导轨的运动阻尼均匀，低速运行时不会出现滚珠导轨常见的爬行现象，在微米级进给的工况下能保持稳定的运动精度，长期运行后的精度保持性优于同规格的滚珠线性导轨。滚道部分采用硬化处理工艺，表面硬度满足长期往复运动的耐磨要求，配合常规的润滑脂润滑即可达到较长的维护周期，无需频繁加注润滑剂，适合在洁净度要求较高的生产车间内使用，不会因为润滑剂泄漏造成生产环境的污染。

　　从系列化设计的角度，这套导轨组件的不同行程规格之间保持了安装接口的通用性，同一安装基面可适配不同长度的导轨型号，设备改型时无需重新设计安装结构，仅需更换对应行程的导轨即可完成工位的行程调整，大幅降低设备迭代的设计成本。滑块部分的安装接口也采用通用标准，可直接适配市面上主流的感应开关、限位块、拖链安装支架等周边附件，无需单独设计转接件。在多轴叠加搭建十字滑台时，这类导轨的低高度设计能有效降低滑台的整体重心，提升多轴运动时的整体稳定性，避免因为重心过高导致的运动抖动问题。

　　针对不同的使用环境，导轨的表面可做不同的防锈处理，在常规工业环境下采用发黑处理即可满足防锈要求，在有腐蚀性介质的环境下可更换不锈钢材质的导轨与滚轮组件，拓展了产品的适用场景。滚轮的密封结构采用双层接触式密封，能有效阻挡生产环境中的粉尘、切削碎屑进入滚道内部，避免滚轮卡滞造成的运动不畅，延长导轨的整体使用寿命。
