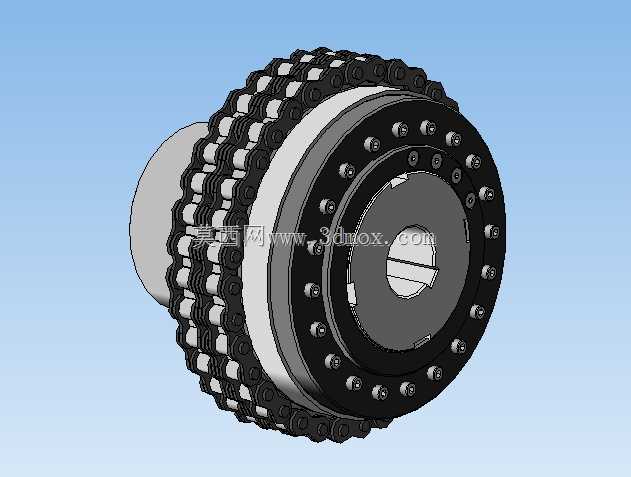

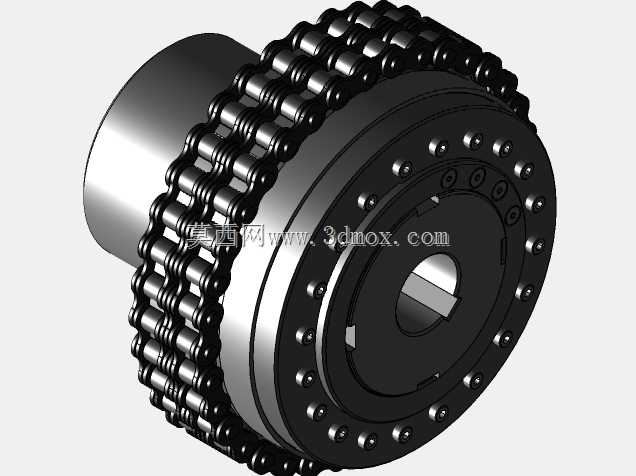

带高扭矩变速器配套的安全链联轴器结构

　　在重载传动系统的布局里，这类带高扭矩适配结构的安全链联轴器，常被布置在动力输出端与执行机构的衔接位置，比如矿山输送线的驱动段、重型辊道设备的传动衔接处、大型农机的动力传递节点，这些场景普遍存在启动扭矩峰值高、运行中易出现载荷突变的问题，普通刚性联轴器遇到过载时会直接打齿或者扭断轴，后续维修更换的停机成本极高，而这类链结构的安全联轴器，刚好能适配这类大扭矩传递同时兼顾过载卸荷的需求。从实际功能来看，它首先要完成的是两根轴之间的扭矩传递，外层的双排滚子链结构啮合两侧的链轮齿面，相比单排链结构，它的接触齿面更多，单位面积承受的压应力更低，能传递的扭矩上限比同外径的弹性柱销联轴器高出40%左右，同时链条本身具备一定的挠性，

　　能补偿两轴安装时出现的少量径向、角向偏差，不用像刚性联轴器那样要求安装时的对中精度达到丝级，现场安装调试的容错率更高。中间的摩擦式安全机构是整个部件的核心，多组碟簧压紧摩擦片组，通过调整锁紧螺栓的预紧力，就能设定打滑的扭矩阈值，当传动端的负载超过设定值时，摩擦片之间会产生相对滑动，切断动力的硬连接，避免后端的变速器、执行机构因为过载出现齿轮打齿、轴类扭断的故障，等过载工况解除后，它能自动恢复啮合传递扭矩，不需要人工拆检复位，适合无人值守的连续生产场景。设计这类结构的时候，首先要核算的是链条的破断载荷与链轮的齿面接触强度，链轮的齿形采用的是标准滚子链齿形，加工时要保证齿距的累积误差控制在0.05mm以内，避免链条啮合时出现卡滞、

　　跳齿的问题；中间的摩擦片组要选用耐磨的铜基粉末冶金材质，保证打滑时的摩擦系数稳定，不会因为温度升高出现扭矩阈值漂移的问题；两侧的连接法兰要做动平衡校正，因为这类联轴器常被用在转速1000rpm左右的传动场景，动平衡等级达到G6.3就能避免运行时出现异常振动。从安装边界来看，这类联轴器的轴孔采用键连接结构，键槽的尺寸符合GB/T 1095的标准要求，安装时要保证两轴的径向偏差不超过0.5mm，角向偏差不超过1度，轴向预留2-3mm的窜动间隙，避免设备运行时轴的热伸长对联轴器产生额外的轴向力；外层的链条要定期涂抹润滑脂，减少链节与齿面的磨损，延长整体的使用寿命。和传统的剪切销式安全联轴器相比，

　　这种链结构的安全联轴器不用在过载后更换剪切销，恢复运行的速度更快，同时传递的扭矩更大，结构也更紧凑，相同扭矩规格下，它的轴向尺寸比弹性套柱销安全联轴器短三分之一左右，更适合安装空间局促的设备改造场景。在实际选型匹配的时候，要根据后端变速器的额定输出扭矩、设备的最大启动扭矩来设定摩擦片的预紧力，一般打滑扭矩设定为额定工作扭矩的1.2-1.5倍，既可以保证正常运行时不会出现误打滑，也能在真的出现卡滞过载时及时卸荷，保护整条传动链上的核心零部件。
