工程管线配套对夹式橡胶阻尼减振构件

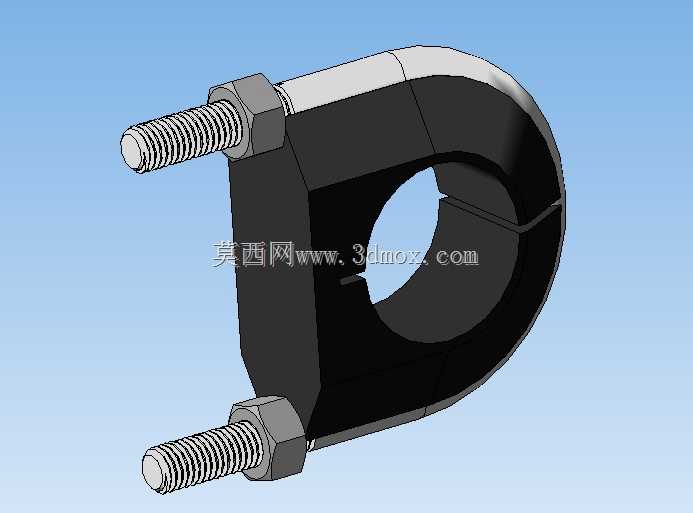

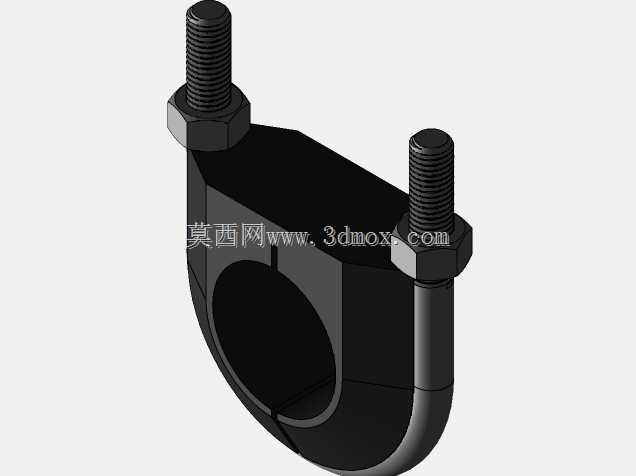

　　在工业管线布设场景中，尤其是长距离架空敷设、伴随设备振动传导的工程网络管线系统，振动带来的接口疲劳、密封失效、管线位移偏移是长期运维中极易出现的问题，这类对夹式橡胶阻尼构件正是针对这类场景开发的配套减振元件。不同于常规的硬管夹直接刚性固定管线的方式，该构件通过橡胶基体的内摩擦阻尼特性，将管线传导的振动能量转化为热能耗散，避免振动沿管线支架向建筑结构或相邻设备传递，同时也能缓冲管线因介质压力波动、温度形变产生的微幅位移，降低管线接口处的应力集中风险。从结构设计来看，构件采用上下对开的半环式结构，环抱式的内圆弧面与被固定管线的外壁完全贴合，接触面积远大于点接触或线接触的固定件，不会因夹紧力过大造成管线外壁的局部压痕损伤，

　　同时橡胶材质的表面摩擦系数较高，即使在长期交变载荷作用下也不会出现管线滑移松脱的问题。两侧的紧固螺栓采用外伸式设计，螺栓轴线与半环结构的对称面完全重合，拧紧过程中两侧夹紧力均匀作用在橡胶基体上，不会出现单侧偏载导致的橡胶局部过度压缩、夹持力不均的问题，螺栓配套的六角螺母与橡胶基体之间设置有金属承压垫片，避免拧紧螺母时螺母端面切入橡胶基体造成结构损坏，同时也能长期维持夹紧力的稳定，避免橡胶应力松弛带来的夹紧力衰减。该构件适配的管线外径为45mm，半环结构的内圆弧直径严格匹配对应管线的外径公差，安装时无需对管线做额外加工，直接将两个半环扣合在管线预设的固定位置，穿入两侧螺栓后逐步均匀拧紧螺母即可完成安装，安装边界要求较低，

　　既可以固定在预制的型钢支架上，也可以配套安装座固定在墙面或设备壳体上，不需要预留过大的操作空间，适合管线排布密集、操作空间受限的布设场景。橡胶基体的材质选用耐老化的工业阻尼橡胶，邵氏硬度控制在合理区间，既保证足够的夹持刚度避免管线出现过大的径向位移，又具备足够的阻尼损耗因子，能够覆盖工业场景中常见的10-2000Hz振动频率范围的减振需求，对于水泵、风机类设备连接的管线，能够有效隔断设备运行振动沿管线的传递路径，降低管线共振引发的噪声辐射。在结构建模过程中，需要重点关注橡胶与金属嵌件的结合面处理，半环结构内部的金属加强嵌件完全被橡胶包裹，避免金属嵌件直接接触管线外壁造成硬接触，同时金属嵌件的存在提升了构件整体的结构强度，

　　避免长期夹紧力作用下橡胶出现蠕变变形导致的夹持失效。两侧螺栓的伸出长度根据安装场景做了适配，既满足不同厚度安装支架的固定需求，又不会因螺栓过长造成安装干涉，螺栓与橡胶基体的接触位置设置有金属衬套，避免螺栓拧紧过程中反复摩擦橡胶基体造成橡胶孔壁磨损，延长构件的整体使用寿命。在实际选型应用中，需要根据管线的振动幅值、固定点的载荷大小匹配对应规格的构件，对于振动量级较大的管线点位，可以适当增加固定点的布设密度，配合该阻尼构件实现全路径的振动隔断，相比传统的刚性管夹加橡胶垫的固定方式，该一体化构件的安装效率更高，阻尼性能更稳定，不会出现橡胶垫移位、脱落的问题，长期运维的更换成本更低。建模时对橡胶的分型面做了平滑处理，避免合模缝位置的飞边影响与管线的贴合效果，半环结构的两端对接面做了平面度公差控制，扣合后两个半环的对接面完全贴合，不会出现局部缝隙导致的夹持力分布不均，内圆弧面的粗糙度控制在合理范围，既保证足够的摩擦阻力，又不会因表面过于粗糙损伤管线的防腐涂层。
