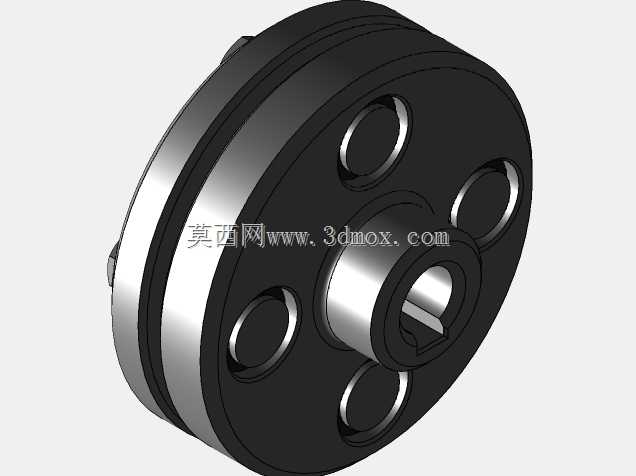

d12mm轴用16Nm扭矩弹性套筒销联轴器

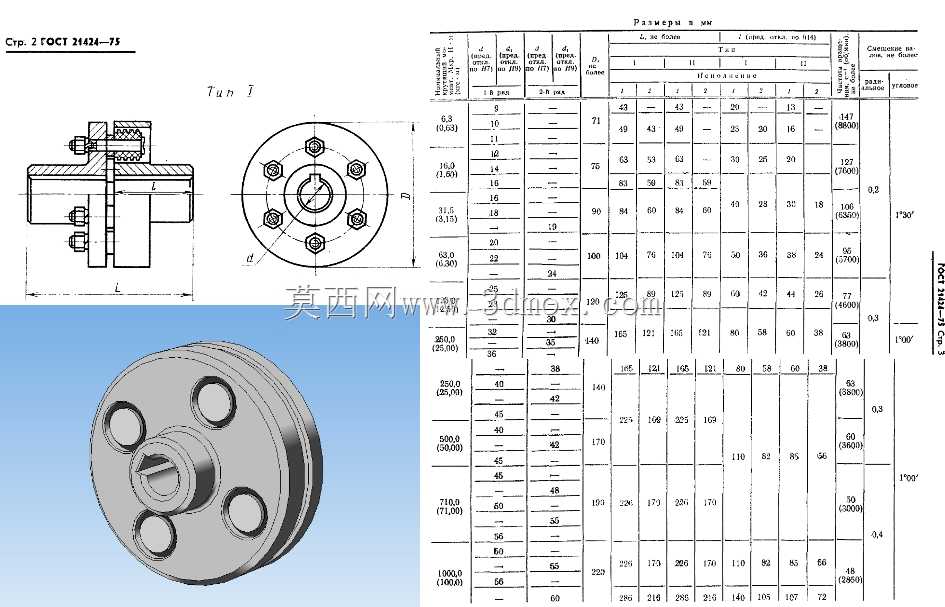

　　在轻工输送、小型机床进给、包装设备辅传这类对传动缓冲有要求的中小扭矩工况里，弹性套筒销联轴器一直是轴系连接的常用选型，这次建模的这款适配轴径12mm、额定扭矩16Nm的结构，完全遵循GOST 21424-93的尺寸规范做全参数化还原，从工程选型到装配校核都能直接复用。

　　做这类联轴器的三维建模，最先要捋清的是安装边界的硬约束：两个半联轴节的轴孔公差要匹配12mm光轴的过渡配合要求，键槽尺寸严格对应标准轴的键宽，避免现场装配出现键侧间隙过大或者装不进去的问题；法兰端的销孔分布圆直径、螺栓通孔位置完全和标准尺寸表对齐，六个弹性销沿圆周均布，既保证扭矩传递时的受力均匀，也给安装时的角度调整留足容错空间。

　　从功能逻辑上看，这款联轴器的核心作用有两个：一是补偿两轴安装时的少量径向、角向偏移，毕竟现场安装时很难做到两根轴完全对中，弹性套筒销的橡胶衬套能在偏移量允许范围内产生微量形变，抵消不对中带来的附加载荷，避免轴承受额外的径向力提前失效；二是缓冲传动过程中的冲击振动，比如小型输送机启停时的载荷波动、包装工位的间歇冲击，弹性元件能吸收一部分瞬时冲击能量，让整个传动链运行更平稳。

　　建模的时候特意把弹性销的结构做了拆分还原：金属销外层的弹性套筒是独立实体，和半联轴节的销孔做了间隙配合的装配约束，不是简单把整个联轴器做成一个整实体，这样做结构仿真的时候，可以单独给弹性套筒赋予橡胶类材料的属性，直接模拟不同偏移量下的销套受力、形变情况，给选型时的寿命校核提供参考。半联轴节的法兰端面做了轻微的卸荷槽设计，不是完全的平面贴合，能减少加工时的平面度误差对装配精度的影响，也能避免端面异物夹在中间导致的安装偏斜。

　　实际选型用的时候要注意几个边界：这款结构的最高适用转速不能超过标准里的限值，毕竟弹性元件的形变滞后会在高转速下产生额外发热；安装时两轴的径向偏移量要控制在允许范围内，过大的偏移会让弹性销的单侧受力急剧增大，加速衬套磨损甚至出现销子剪断的情况；轴端的固定要靠轴端螺钉或者紧定螺钉顶紧，避免运行过程中轴和半联轴节出现轴向窜动。

　　从外形尺寸来看，整个联轴器的轴向总长度、法兰外径都严格对应标准里16Nm扭矩档的尺寸，不会出现和周边设备干涉的问题——比如安装在小型减速电机输出端和输送辊输入端的时候，法兰外径不会碰到设备的安装护板，轴向长度也适配常规的轴伸长度，不需要额外截轴或者加轴套调整。半联轴节的轮毂部分做了合理的壁厚设计，既保证扭矩传递时的轮毂强度，不会出现轮毂开裂的问题，也不会过度增重，降低整个轴系的转动惯量，对小功率驱动的设备来说更友好。

　　很多新手做这类联轴器建模的时候容易忽略弹性套筒的细节，直接把销子和半联轴节做成布尔合并的整体，这样的模型拿到工程里根本没法做装配模拟和受力分析，这次建模特意把每个装配层级都做了区分：两个半联轴节、六个带弹性套的销、锁紧螺母都是独立零件，装配约束完全按照实际装配顺序来，从轴孔对齐到销子穿入再到螺母锁紧的步骤都能在软件里模拟，方便做装配工艺的验证。另外半联轴节的轴孔倒角、销孔入口倒角都做了还原，这些细节虽然小，但实际装配时能引导轴和销子顺利装入，避免毛刺刮伤配合面，也是工程建模不能省略的部分。

　　在传动链的匹配上，这款联轴器适合和小功率伺服电机、微型减速箱配套用，用在扭矩不大但对传动平稳性有要求的工位，比如小型贴标机的标签输送辊、包装机的薄膜牵引轴、小型输送机的从动辊连接，既能保证扭矩的可靠传递，又能通过弹性元件缓冲振动，降低传动噪音，比刚性联轴器的适配场景更灵活，也比膜片联轴器的成本更低，是中小扭矩传动场景里性价比很高的连接部件。建模时所有的圆角、倒角、退刀槽都按照机械加工的工艺要求做了处理，没有出现无法加工的尖锐内角，也没有多余的工艺冗余结构，拿到模型直接转工程图就能用来指导加工，不需要再做工艺性修正。
