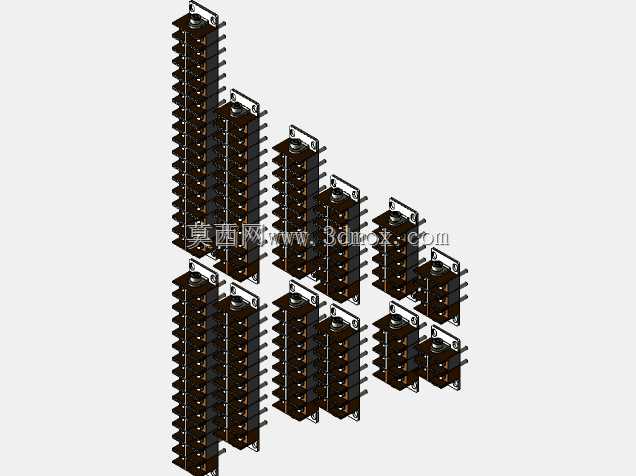

工业设备表面安装连接固定连接板

　　在工业装配场景里，这类表面安装连接板是设备机架拼接、功能模块挂载环节里极易被忽略但又直接影响装配精度与长期运行稳定性的基础零件，不少刚入行的结构设计人员在做方案时，往往只关注核心功能部件的参数，对这类连接辅件的设计草草了事，最后现场装配时才发现安装孔位错位、贴合面间隙过大、承载后形变超差等问题，反而拖慢了整个项目的交付进度。做这类连接板的三维设计时，首先要明确它的实际安装边界：它是直接贴装在基准安装面之上的，所以板件的基准面平面度公差必须控制在合理范围内，要是板件冲压或机加工后出现翘曲，哪怕只有零点几毫米的形变，安装后都会导致上方挂载的部件出现位置偏移，对于有同轴度要求的传动组件挂载场景，这种偏移甚至会引发后续的轴系磨损、异响等连锁故障。从功能特性来看，这类连接板不需要承担整台设备的主载荷，更多是起到中间转接、定位固定的作用，所以设计时不需要盲目加大板厚来提升刚性，而是要结合实际挂载的部件重量、安装点位的受力方向来做针对性的加强：比如如果挂载的是带有振动源的小型动力部件，就在安装孔位周边做局部的压筋或者加厚凸台，既可以提升局部的抗形变能力，也能避免整板加厚带来的材料浪费与整机重量增加。设计思路上，首先要匹配两端的安装接口：一侧是贴合在设备基准表面的安装孔，孔位必须和基准面的预埋螺纹孔或者预留安装孔完全对应，孔位公差建议按照IT7级来控制，避免现场装配时出现孔位对不上需要重新扩孔的情况；另一侧是用来固定待挂载部件的接口，

　　这部分的孔位设计要提前和待挂载部件的安装尺寸做联动校核，不能只按照二维图纸上的标称尺寸来画三维模型，要考虑到部件实际生产的尺寸公差，预留合理的安装调节余量，比如把部分固定孔设计成长圆孔，给现场装配留出毫米级的调节空间，大幅降低现场装配的调试难度。外形尺寸方面，这类连接板的外轮廓不需要做多余的异形设计，在满足安装孔位布置、边缘留有足够安装操作空间的前提下，尽量采用规则的矩形轮廓，一方面可以减少下料时的材料损耗，另一方面规则的轮廓也更方便做表面处理，比如镀锌、喷塑等工序的装夹操作。安装边界的考量还要覆盖操作空间：每个安装孔的周边，要留出足够的扳手或者电动工具的操作空间，不少新手设计时只想着把孔位均匀布置，

　　结果孔位离板边或者相邻的结构件太近，装配时套筒伸不进去，最后只能被迫打磨相邻结构或者改用特殊紧固件，反而增加了装配成本。另外，板件的边角要做合理的倒角处理，不仅是为了避免安装时划伤操作人员，也能减少应力集中的问题，尤其是在设备长期运行带有振动的场景下，直角边角处很容易因为应力集中产生裂纹，最终导致板件断裂失效。在实际的行业应用中，这类连接板的适用场景非常广泛，小到自动化生产线的传感器安装支架转接，大到大型设备的外围护板、辅助走线槽的固定，都能用到这类结构的零件，它的设计没有太复杂的曲面或者特殊结构，但恰恰是这类基础零件的设计细节，最能体现结构设计人员的工程经验积累——比如在做三维建模时，不能只画出板的实体和孔位，

　　还要把安装所用的螺栓、垫片、螺母的装配空间都做干涉检查，模拟实际装配时的工具运动路径，确保所有紧固件都能顺利安装到位，不会出现和周边结构的干涉。还有一个容易被忽略的设计点是板件的表面处理选择，如果是安装在潮湿或者有腐蚀性介质的车间环境里，板件表面要做对应的防腐处理，建模时就要考虑表面处理层的厚度对安装尺寸的影响，比如镀锌层的厚度一般在几微米到十几微米，对于有精密配合要求的安装面，要提前在尺寸链计算里把这部分厚度公差考虑进去，避免表面处理后安装面的实际尺寸超出公差范围，导致装配后贴合不严。不少设计人员在做这类零件的三维模型时，习惯直接调用标准件库里面的通用安装板，但通用件往往很难完全匹配具体项目的安装需求，要么尺寸过大浪费材料，要么孔位不对需要现场二次加工，反而不如根据实际的安装边界、挂载需求重新建模来得高效，而且自主建模的过程中，可以同步完成强度校核、干涉检查等工作，确保零件加工回来之后可以直接装配使用，减少现场的整改工作量。
