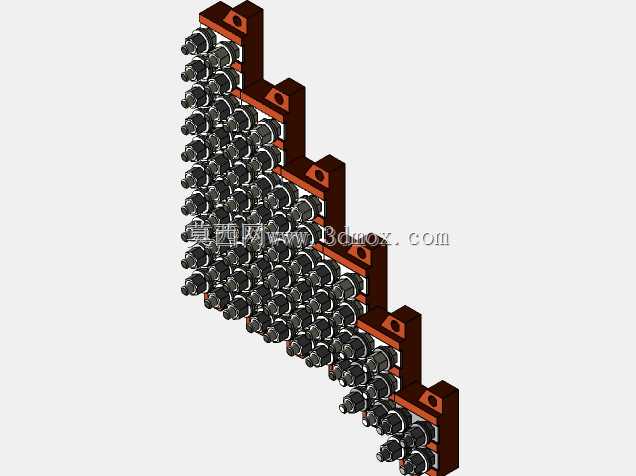

表面安装式设备连接固定连接板结构

　　在工业设备的表面安装场景中，这类连接板是承担构件间载荷传递、安装定位功能的核心基础零件，常见于自动化产线机架拼接、工业柜体附件加装、小型功能模块在设备外壁的固定场景，也会用于电气元件安装支架与主设备基体的连接过渡，替代传统的现场打孔焊接作业，降低现场施工的改装难度，保证安装位置的一致性与可拆卸性。从结构设计逻辑来看，这类板件的设计首先要匹配安装面的平面度要求，板体本身的平面度公差需要控制在合理区间，避免安装后出现贴合间隙导致连接松动，板体上的安装孔位采用对称式排布思路，既可以适配不同规格的紧固件安装，也能保证受力时的载荷均匀分布，避免单侧受力导致的板件翘曲变形。板件的厚度选择需要结合实际承载的载荷大小确定，

　　常规用于小型功能模块安装的板件厚度多在2-5mm区间，若承载较重的阀组、传感器模组则会适当增加板厚，同时在孔位周边设计局部沉台结构，避免紧固件头部突出板件表面影响后续部件的安装贴合。安装边界方面，这类板件的外轮廓尺寸会比待安装部件的安装底座轮廓大出10-15mm的余量，既给紧固件的安装操作留出扳手活动空间，也能避免安装时板件边缘与设备基体上的其他凸起构件产生干涉，板件边缘做了倒钝处理，去除冲压或切割产生的毛刺锐边，避免安装作业时划伤操作人员，也防止长期使用中边缘割破相邻的线缆或管线护套。从功能特性上看，这类表面安装连接板不需要复杂的成型工艺，采用常规的板材切割、冲孔工艺即可完成加工，加工成本低且互换性强，

　　当设备上需要加装同规格的功能模块时，可以直接替换同型号的连接板，不需要重新测绘基体的安装孔位。在实际使用中，板件与设备基体的贴合面不需要额外做复杂的表面处理，仅需做基础的防锈氧化处理即可，若应用在有腐蚀介质的工况环境中，会选用不锈钢材质或者增加镀锌、喷塑层来提升耐蚀性能，延长零件的使用寿命。设计这类板件时，需要提前核算每个安装孔位的受力情况，对于承受交变载荷的安装场景，会在孔位周边增加压筋结构提升局部刚度，避免长期受载后孔位出现变形拉长，导致连接失效。不同于设备内部的嵌入式连接件，表面安装的连接板需要兼顾安装后的外观平整性，所有紧固件都采用内六角或者沉头螺丝设计，保证板件外表面没有突出的结构，不会积灰也不会对周边的人员操作造成阻碍。

　　在非标设备的改装场景中，这类连接板还可以作为过渡转接件使用，当新采购的功能模块安装孔位与原有设备基体的孔位不匹配时，通过这类连接板做孔位转接，不需要对原有设备的基体进行二次打孔破坏，保留原有设备的结构完整性，后续拆除加装模块后设备可以恢复原有状态。板件上的孔位除了用于紧固件穿装的圆孔外，部分场景下会设计长条形的调节孔，方便安装时调整部件的前后左右位置，降低安装时的对位精度要求，提升现场安装的效率，调节孔的长度一般控制在10-20mm区间，既满足位置调整的余量需求，也不会因为孔过长导致板件的整体刚度下降过多。
