集成制动功能的HF-JP7034B交流伺服电机结构

　　这款集成制动单元的交流伺服电机，在自动化产线的垂直轴驱动、机床进给轴定位、龙门设备的重载位移场景中应用十分广泛，区别于普通无制动伺服，它自带的失电制动结构可以在设备断电、伺服使能断开的瞬间锁死输出轴，避免垂直负载下坠、滑移引发的设备碰撞或者工件报废问题，是很多需要断电保持位置的驱动场景里不可替代的核心部件。从结构设计来看，电机本体采用了方形叠片定子外壳，外壳表面的轴向散热筋直接和机壳一体成型，没有额外拼接的散热结构，既提升了壳体的结构刚性，也能让定子绕组产生的热量直接通过散热筋和空气对流换热，在额定转速持续运行的工况下，能把绕组温升控制在绝缘等级允许的范围内，不需要额外加装外置散热风扇，减少了整机的轴向安装长度。

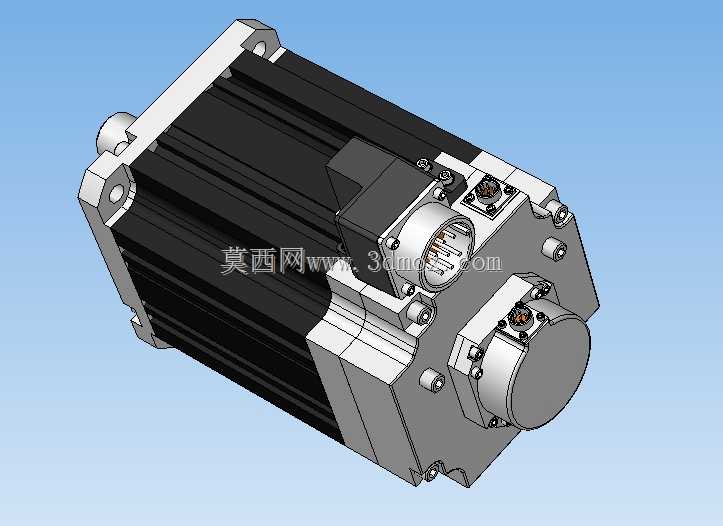

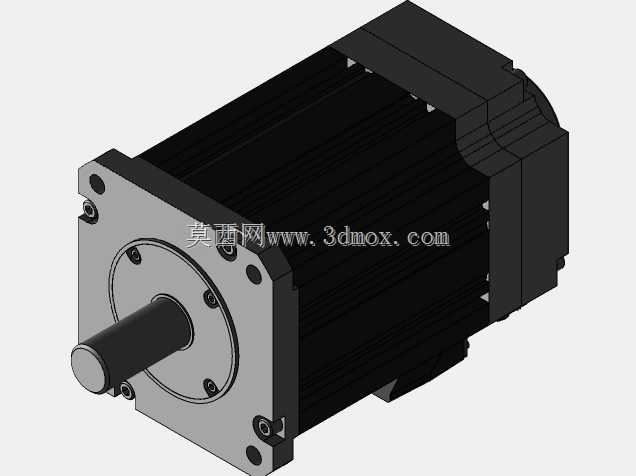

　　输出端采用法兰式安装结构，安装止口和输出轴的同轴度公差控制在0.02mm以内，法兰面上的四个安装孔采用沉孔设计，既可以用内六角螺栓从前端穿入固定，也能适配后端锁紧的安装方式，适配不同设备的安装空间需求。尾部集成的制动单元和电机后端盖采用一体化装配结构，制动器的摩擦片直接套在电机转子的尾轴上，制动线圈得电时摩擦片脱开，转子可以自由转动，线圈失电时内置的弹簧会压紧摩擦片，通过摩擦力锁死转子，制动响应时间控制在50ms以内，完全满足高速运动状态下的紧急锁止需求。电机侧面的接线盒采用了航空插头式的快接结构，动力线、编码器线、制动器控制线都集成在同一个接插件上，接插件和壳体之间采用密封圈密封，防护等级可以达到IP65，适配车间里有切削液飞溅、

　　粉尘较多的加工场景，不需要额外做接线部位的防护处理。在安装边界设计上，这款电机的轴向总长度比同功率无制动伺服仅长了15%左右，不会因为加装制动单元就大幅增加轴向占用空间，对于安装空间紧凑的设备来说，不需要重新调整传动结构的布局就能直接替换同功率的普通伺服。输出轴采用带键槽的圆柱轴设计，轴端预留了螺纹孔，可以直接安装同步轮、联轴器或者行星减速机，轴伸长度经过优化，既保证和连接件的配合长度足够传递额定扭矩，也不会因为轴伸过长导致悬臂负载过大引发轴承早期磨损。从功能特性来看，这款伺服的转子采用高磁能积的永磁材料，转动惯量经过匹配设计，既可以满足高速响应的定位需求，也能输出足够的过载扭矩，在3倍过载的工况下可以持续运行3秒以上，

　　适配设备快速启停、短时重载的加工需求。内置的编码器采用高分辨率的磁电式结构，抗振动、抗油污能力比光电编码器更强，在机床、冲压设备这类振动较大的工况下也能稳定反馈位置信号，不会出现丢脉冲、位置反馈偏差的问题。制动器的摩擦片采用耐磨的复合材料，正常工况下的使用寿命可以达到10万次以上的制动循环，不需要频繁更换制动部件，减少了设备的后期维护成本。在实际选型应用中，这款电机可以搭配对应的伺服驱动器构成完整的驱动系统，支持位置控制、速度控制、扭矩控制三种控制模式，既可以用在数控设备的精准进给定位场景，也可以用在张力控制的收放卷场景，还能通过总线通讯接入整厂的自动化控制系统，实现运行参数的实时监控和调整。设计这款三维结构的时候，所有的安装尺寸、配合公差都严格按照实物的测绘参数还原，包括接线插头的针脚定义位置、制动器的出线方向、散热筋的尺寸间距都和实物保持一致，结构工程师在做设备布局的时候，可以直接把这个模型导入装配体，做干涉检查、安装空间校核，不需要再反复核对二维样本的尺寸参数，能大幅缩短设备设计阶段的选型和布局时间，避免因为尺寸偏差导致的后期装配干涉问题。
