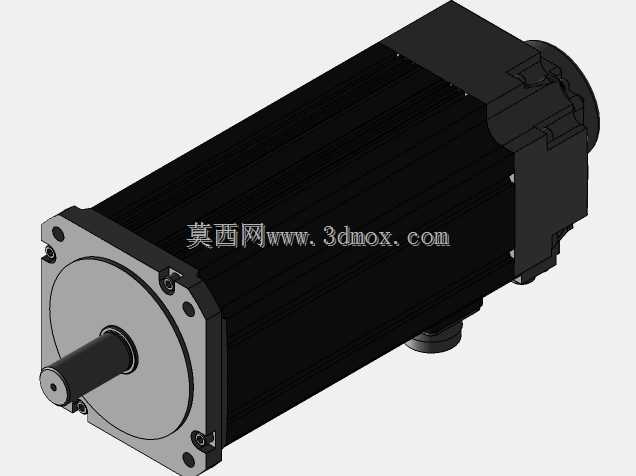

带断电制动功能的直流伺服驱动电机

　　这款带制动器的直流伺服电机，是自动化传动系统里的核心执行元件，日常在数控机床进给轴、工业机器人关节、高精度输送定位台、仓储堆垛设备的行走与提升机构里都有广泛应用，尤其适配需要断电锁止、防止负载位移的工况场景，比如垂直布置的升降轴、断电后需要保持位置精度的精密装配工位，避免负载下坠或者位置偏移带来的设备损坏、加工精度超差问题。

　　从功能特性来看，这款电机集成的电动制动器属于失电制动结构，正常供电运行时制动器线圈得电吸合摩擦副，完全解除制动状态，不会给电机输出轴增加额外转动阻力，保证电机的动态响应速度与输出扭矩效率；一旦设备断电或者触发安全急停信号，制动器立刻失电，内置的弹簧结构会推动摩擦片压紧制动盘，在极短时间内锁止输出轴，锁止扭矩匹配电机额定输出扭矩的1.2倍以上，可满足常规垂直负载的静止锁止需求，不会出现溜车、滑移问题。电机本体采用直流伺服的经典设计，定子采用高磁能积永磁体，转子做了轻量化动平衡校正，最高转速下的振动幅值控制在0.02mm以内，适配高速高精度的位置控制场景，后端集成的高分辨率编码器可实时反馈转子位置、转速信号，配合伺服驱动器可实现微米级的进给定位精度。

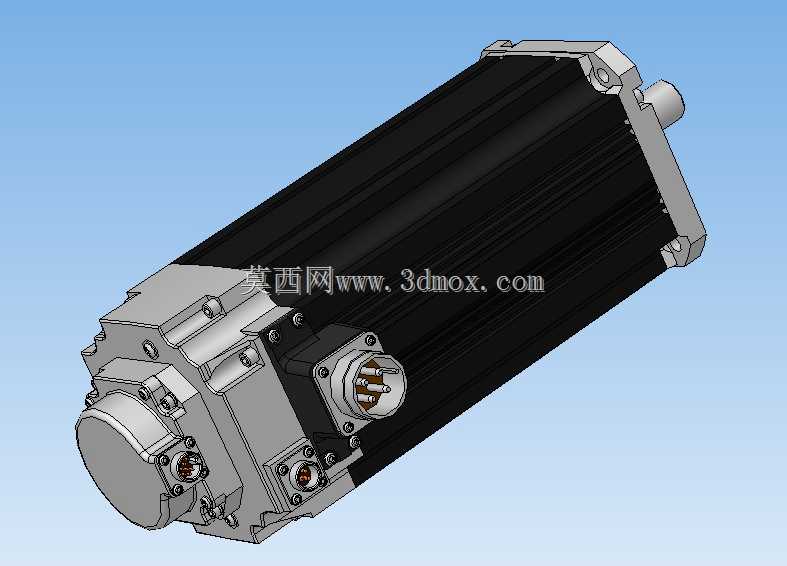

　　设计思路上，这款电机采用了集成化的结构布局，将制动器模块布置在电机后端盖与编码器之间，没有额外增加电机的径向安装尺寸，仅在轴向长度上做了小幅延伸，方便用户在原有安装空间内替换不带制动的同规格伺服电机，不需要重新设计安装机架。接线接口采用侧置的快插式航空接头，动力线、制动线、编码器线集成在同一个接插区域，接线时不需要拆分多个独立接头，现场布线效率更高，接头的防护等级达到IP65，可适配有少量切削液、粉尘的车间加工环境，避免接头进灰进水导致的接触不良问题。电机外壳采用带轴向散热筋的一体式铝合金挤压壳体，表面做了黑色硬质阳极氧化处理，既提升了壳体的散热效率，连续额定负载运行时壳体温度可控制在70摄氏度以内，又增强了外壳的耐磨、抗腐蚀性能，日常安装调试时轻微磕碰不会轻易掉漆或者出现壳体变形。

　　从安装边界与尺寸适配来看，这款电机的输出轴采用标准的平键连接结构，轴径、轴伸长度、安装法兰止口尺寸都符合通用伺服电机的安装尺寸规范，法兰端面的安装孔采用通孔设计，可从前端直接穿螺栓固定到设备安装面上，安装公差控制在H7级，和设备安装止口配合时可保证电机轴与传动部件的同轴度，避免偏心带来的轴承磨损、输出轴断裂问题。电机的径向最大尺寸控制在130mm以内，轴向总长度根据制动模块的集成设计控制在280mm左右，安装时需要预留至少30mm的后侧接线空间，方便航空插头的插拔与线缆弯折固定，输出轴端允许的径向负载不超过200N，轴向负载不超过100N，搭配同步轮、联轴器、行星减速机等传动部件时，需要核算负载力是否在允许范围内，避免超出轴承承载能力导致寿命缩短。

　　在实际选型应用时，需要注意制动器的供电电压要和设备控制回路电压匹配，常规为直流24V供电，制动回路建议单独设置安全继电器控制，不要和电机动力回路共用供电线路，避免电机启动时的电压波动导致制动器误动作。电机的散热方式为自然冷却，安装时不要遮挡壳体表面的散热筋，周围环境温度需要控制在0-40摄氏度范围内，如果在高温环境下使用需要额外增加散热风冷装置，避免电机过热触发过载保护。这款电机的整体结构设计紧凑，集成度高，不需要用户额外加装独立的制动模块，可大幅简化设备的传动结构设计，减少整体安装空间占用，同时制动模块和电机本体做了统一的动平衡校正，高速运行时不会因为额外加装制动装置产生额外振动，保证整体运行的平稳性与定位精度。
