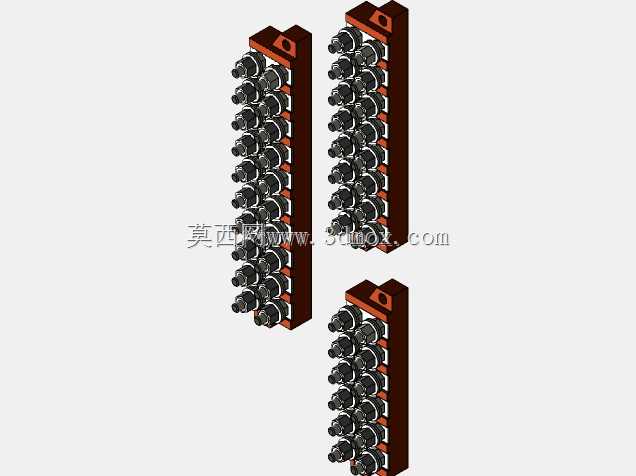

在工业设备的装配体系中,表面安装连接板是承担部件衔接、载荷传递、安装定位的核心基础构件,这类构件的设计合理性直接决定了整套设备装配后的结构稳定性、长期运行可靠性以及后期维护的便捷性。不同于外露的功能执行部件,这类连接板往往处于设备结构的衔接节点位置,日常运维中很少被直接关注,但一旦其结构设计存在缺陷,轻则导致装配对位偏差、部件运行异响,重则引发连接部位应力集中、长期受载后出现结构形变甚至断裂,造成整套设备的非计划停机。
从实际应用场景来看,这类表面安装连接板的适配范围极广,小到小型自动化设备的传感器安装支架、气动元件固定基座,大到生产线机架的层板衔接、重型设备的外部附件挂载,都需要这类板材作为安装过渡载体。它的核心作用是在两个不具备直接安装匹配条件的部件之间,构建一个标准化的安装衔接界面:一侧贴合设备主体的安装基准面,通过预设的安装点位完成与主体结构的刚性固定,另一侧则预留待装部件的匹配安装孔位,让原本安装接口不匹配的部件能够实现稳定装配,无需对设备主体或者待装部件进行二次打孔、焊接改造,大幅降低现场装配的改造成本与结构破坏风险。
在功能特性的设计考量上,这类连接板首先要满足的是安装面的平面度要求,与设备主体贴合的一侧表面平面度公差需要控制在合理区间内,避免装配后出现局部间隙,导致连接螺栓受载不均,长期运行中出现螺栓松动的问题。板材上的所有安装孔位都需要经过位置度公差校核,既要保证与设备主体原有安装点位的对位精度,也要保证待装部件安装后不会出现位置偏移,对于需要保证同轴度、平行度的部件安装场景,孔位的位置度偏差需要控制在0.1mm以内,避免因为安装偏差导致部件运行时出现附加载荷。同时,板材的边缘需要做倒角去毛刺处理,既避免装配过程中划伤操作人员,也防止尖锐边缘在设备运行过程中剐蹭相邻的线缆、气管等附属构件。
设计这类连接板时,首先要明确安装边界条件:第一步需要确认设备主体安装面的可用空间范围,测量清楚安装面的长宽尺寸、原有安装孔的孔距、孔径以及孔位分布,确保连接板的整体外形尺寸不会超出安装面的可用范围,不会和设备主体上的其他凸起结构、运动部件产生干涉。其次要核算待安装部件的总重量以及运行过程中产生的动载荷大小,根据载荷量级选择合适的板材厚度与材质,常规轻载场景下选用普通冷轧钢板做表面防锈处理即可,中载场景可以选用强度更高的热轧钢板或者铝合金板材,有防腐要求的场景则需要选用不锈钢材质,避免长期在潮湿、腐蚀环境下出现锈蚀导致结构强度下降。
孔位设计环节需要兼顾通用性与专用性,主体侧的安装孔位优先匹配设备原有标准孔距,尽量采用长圆孔设计来吸收小范围的安装误差,降低装配时的对位难度;待装部件侧的孔位则严格匹配部件的安装接口标准,对于需要经常拆装维护的部件,对应的安装孔位可以预设压铆螺母,避免反复拆装后螺纹滑牙,提升后期维护效率。另外在板材的结构设计上,不需要做多余的造型设计,在满足结构强度的前提下,可以在非安装区域做适当的减重孔设计,既降低板材自身重量,也方便装配时的手持操作与线缆穿设。
在实际装配过程中,这类连接板的安装流程也有明确的工程要求:装配前需要先清理设备主体安装面的油污、焊渣、凸起毛刺,保证安装面的平整清洁;放置连接板时先通过定位销做临时固定,确认所有孔位对位准确后,再按照对角线顺序逐步拧紧连接螺栓,按照对应螺栓规格的扭矩要求施加预紧力,避免单侧受力导致板材翘曲。安装完成后需要检测连接板安装面的水平度或者垂直度,确认符合待装部件的安装基准要求后,再进行后续部件的装配作业。
很多刚入行的结构设计人员容易忽视这类基础连接板的设计,往往随意画个方块打几个孔就投入生产,实际装配时才会发现孔位偏差、板材厚度不足、和周边结构干涉等各种问题,反而耗费更多的现场整改时间。成熟的结构工程师在设计这类构件时,会提前到装配现场测量实际安装空间,核对所有相邻部件的位置关系,把安装过程中可能出现的误差、运维时的拆装需求都提前纳入设计考量,让一个看似简单的连接板,能够在全生命周期内稳定承担衔接固定的作用,不会因为基础构件的设计缺陷影响整套设备的运行稳定性。
