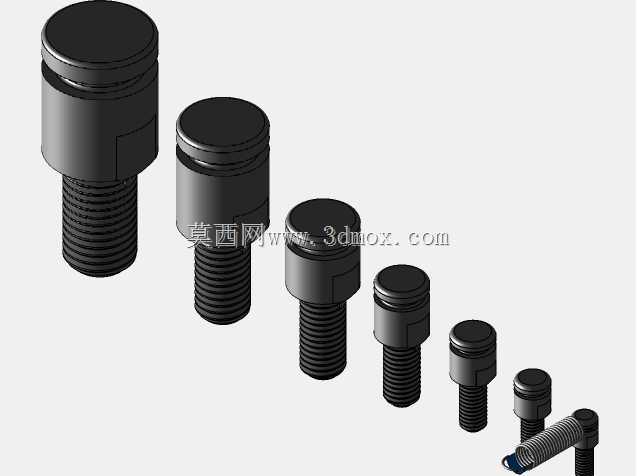

机床用带槽弹簧螺钉M4至M16规格系列

　　在机床的往复运动机构、弹性复位组件以及需要预紧缓冲的连接点位中，这类带槽弹簧螺钉是应用频次极高的一类专用紧固件，和普通外六角、内六角螺钉不同，它的头部侧面加工有贯通的卡槽结构，杆部末端可以配套挂装圆柱螺旋拉伸弹簧，不需要额外加装弹簧挂座或者连接销轴，就能直接完成弹簧端部的固定，大幅减少了装配环节的零件数量，也让机构的整体布局更加紧凑。从实际使用场景来看，普通车床的操作杆复位结构、铣床的进给限位触发组件、磨床的砂轮防护罩快拆结构里都能见到这类零件的身影，它既承担了常规螺钉的螺纹紧固作用，又集成了弹簧挂接的功能，在需要频繁往复动作、存在冲击振动的工位上，这种一体式结构比分体式的螺钉加挂销组合可靠性更高，不会因为长期振动出现挂销脱落、弹簧弹出的故障。

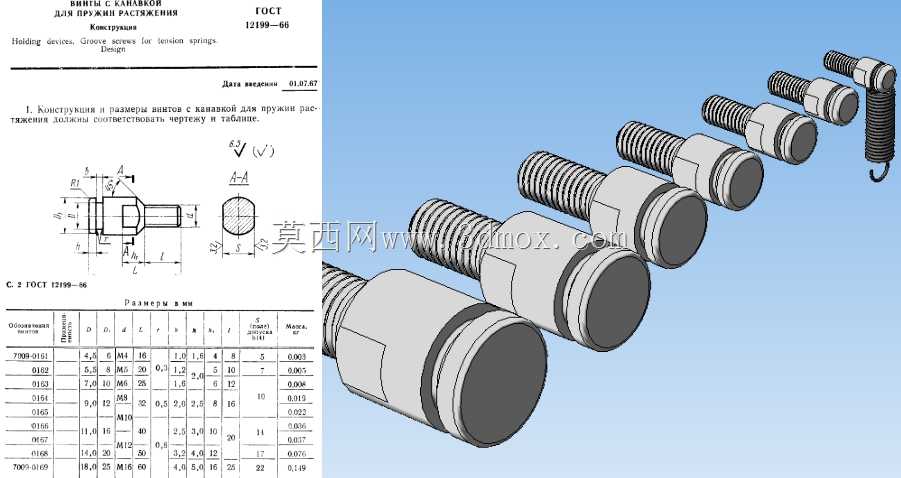

　　设计这类零件的时候，首先要匹配不同吨位、不同结构机床的弹簧拉力需求，所以螺纹规格覆盖了M4到M16的常用公制粗牙螺纹区间，每个规格对应的杆部长度、头部直径、卡槽宽度都和对应线径的拉伸弹簧做了适配：M4规格的螺钉头部直径控制在7mm左右，卡槽宽度1.2mm，适配线径0.6mm到1mm的小型拉伸弹簧，多用于仪表机床、小型台钻的微动复位结构；M16规格的螺钉头部直径达到24mm，卡槽宽度3.2mm，适配线径2mm到3mm的重型拉伸弹簧，多用于大型龙门铣床、立式车床的重载复位机构。头部的卡槽采用贯通式铣削加工，槽底做了R0.5的圆角过渡，避免弹簧挂钩卡入后出现应力集中，长期往复拉动时不会割伤弹簧钢丝的端部，延长弹簧的实际使用寿命。螺纹部分的精度按照6g级公差加工，和机床构件上的标准内螺纹孔可以直接适配，不需要额外做配作加工，杆部靠近头部的位置做了长度5mm左右的光杆段，安装时这个光杆段可以穿过被连接件的光孔，避免螺纹牙型和孔壁刮擦，也能让螺钉的安装垂直度更好，不会因为螺纹歪斜导致弹簧挂接后出现偏载。

　　从安装边界来看，这类螺钉安装时不需要预留太大的操作空间，头部采用外圆柱面加侧槽的结构，不需要用套筒或者开口扳手夹持头部，只需要用一字螺丝刀卡在头部端面的一字槽里就能完成拧紧，侧面的卡槽完全留给弹簧挂钩使用，两个功能的操作空间互不干涉。在布局机构的时候，只要保证螺钉轴线和弹簧的拉伸方向重合，预留出弹簧被拉长时的伸缩空间即可，不需要额外设计弹簧挂座的安装位置，对于结构紧凑、安装空间局促的机床内部机构来说，这种设计能节省至少三分之一的布局空间。和普通的弹簧挂销相比，它通过螺纹直接固定在构件上，不需要在构件上加工挂销的安装孔、也不需要做防松的顶丝结构，装配工序可以减少两道，日常维护更换的时候也更方便，只需要拧下螺钉就能更换失效的弹簧，不需要拆解周边的其他构件。

　　实际选型的时候，需要根据弹簧的最大拉力来对应选择螺钉的规格，M4规格的螺钉允许的最大静态拉力在2kN左右，适合受力较小的复位机构；M16规格的螺钉最大静态拉力可以达到25kN，能够满足重载限位、重型夹紧机构的使用需求。所有规格的螺钉头部端面都加工有标准的一字驱动槽，拧紧力矩和同规格的普通一字槽螺钉一致，不需要使用特殊的安装工具，车间常规的一字螺丝刀就能完成装配和拆卸。卡槽的位置设计在头部圆柱面的中心高度位置，弹簧挂钩卡入后，拉力的作用线和螺钉的轴线重合，不会对螺钉产生附加的弯矩，长期承受交变拉力的时候，螺钉的螺纹根部不会出现因为偏载导致的疲劳断裂问题，这也是这类零件在机床行业长期沿用的核心设计优势。
