集成制动功能的交流伺服驱动电机结构

　　在自动化产线的垂直轴传动、精密定位工位、需要断电保持位置的设备场景中，普通伺服电机往往无法满足负载防坠落、位置锁定的需求，带制动器的交流伺服电机正是针对这类工况开发的核心驱动部件。这类电机常应用在数控机床的Z轴进给、桁架机械手的升降轴、包装设备的封切工位、电子制造设备的精密拾取模组中，当设备触发急停、外部供电中断时，内置的制动器会快速锁止输出轴，避免负载位移造成工件报废、设备碰撞甚至人员安全事故。

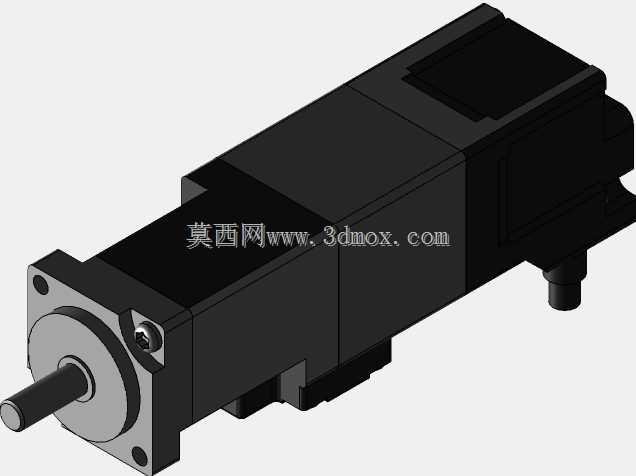

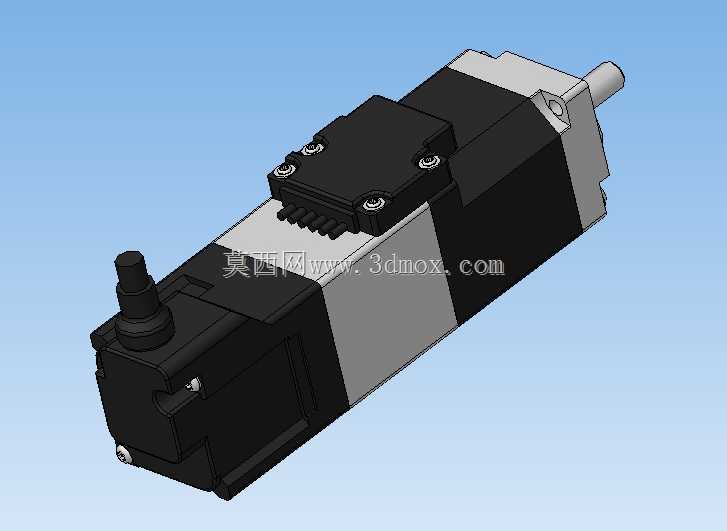

　　从结构设计来看，这款电机采用集成化布局，将制动模块与电机本体、编码器反馈单元整合在同一壳体内，没有额外外置的制动组件，大幅缩减了安装所需的轴向空间。输出端采用标准圆柱轴伸，带键槽结构，可通过联轴器直接连接滚珠丝杠、同步带轮或者行星减速机，适配绝大多数常规传动连接方案，不需要额外定制转接零件。尾部的制动模块接线与电机动力线、编码器线采用分仓出线设计，现场布线时可以分别对接动力回路、制动控制回路与反馈回路，减少线缆之间的信号干扰，同时接线端做了防呆结构，避免现场接错线导致制动功能失效。

　　设计过程中，制动模块的摩擦副布局经过多轮迭代，将失电制动的弹簧压紧结构布置在电机非输出端的腔体内，不会干扰电机转子的动平衡，制动时的制动力矩通过轴套直接传递到输出轴，响应延迟控制在毫秒级，完全满足高速运动工位的急停锁止需求。电机壳体采用分段式拼接结构，中段为定子装配的主腔体，表面做了轴向散热筋设计，即使在额定转速下长时间连续运行，壳体温度也能控制在绝缘等级允许的范围内，不需要额外加装外置散热风扇，进一步缩小了整体外形尺寸。

　　安装边界方面，这款电机的安装法兰采用标准方形止口设计，止口直径、安装孔位间距都符合通用伺服电机的安装尺寸规范，设备升级改造时可以直接替换同功率段的普通伺服电机，不需要重新加工设备的安装面板。轴向总长度相比同功率不带制动的伺服电机仅增加了制动模块的厚度，对于安装空间局促的小型自动化设备来说，不需要额外预留过多的轴向避让空间，出线方向可以根据现场安装需求调整侧出或者后出，适配不同的布线走向。

　　实际选型应用时，需要注意制动器的供电回路要独立于电机主动力回路，在驱动器使能解除前提前释放制动器，避免电机带制动启动造成过载报警，同时制动器的摩擦副属于损耗件，在长期频繁制动的工况下，要预留定期检查维护的操作空间，这款电机的尾部制动端盖采用可拆卸设计，不需要拆解电机主体就可以检查摩擦片的磨损情况，大幅降低了后期维护的工作量。电机转子采用高磁能积的永磁体设计，低速运行时扭矩波动小，搭配高分辨率编码器可以实现微米级的定位精度，满足精密加工、精密装配类设备的驱动需求，内置的制动机构在断电状态下可以保持额定扭矩的锁止力，即使垂直轴挂载额定负载，也不会出现轴向下滑的情况，完全符合工业设备的安全设计规范。
